GF54.15-P-0800FGA
保险丝和继电器盒, 实际生产配置
20.09.2018
型号

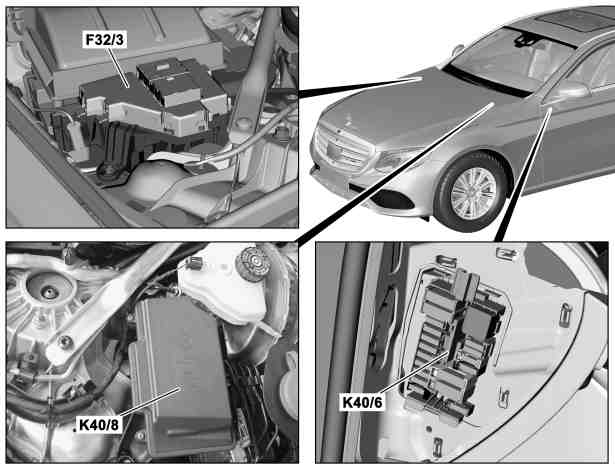

213
F32/3
发动机舱预熔保险丝盒
K40/6
驾驶员侧保险丝和继电器模块
K40/8
发动机保险丝和继电器模块
P54.15-3781-06
P54.15-3782-09
F1/3

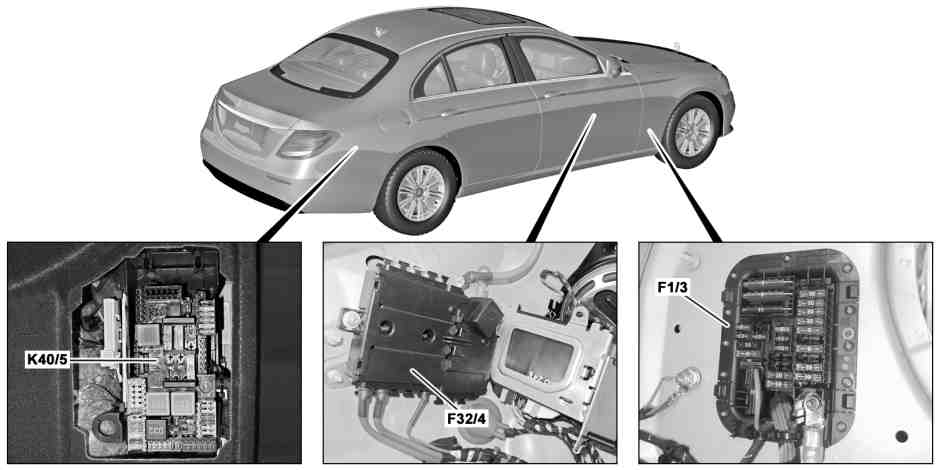

前排乘客侧 A 柱保险丝盒
K40/5
后部保险丝和继电器模块
F32/4
车内预熔保险丝盒
车型 213, 采用 48V 技术/代码 (B01)

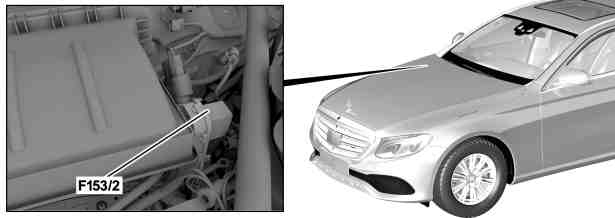

F153/2
发动机舱 48 V 车载电气系统保险丝盒
P54.15-3956-04
车型 213, 装配 60 KW 型号混合动力驱动 (包括插电式)/代码 (ME06)

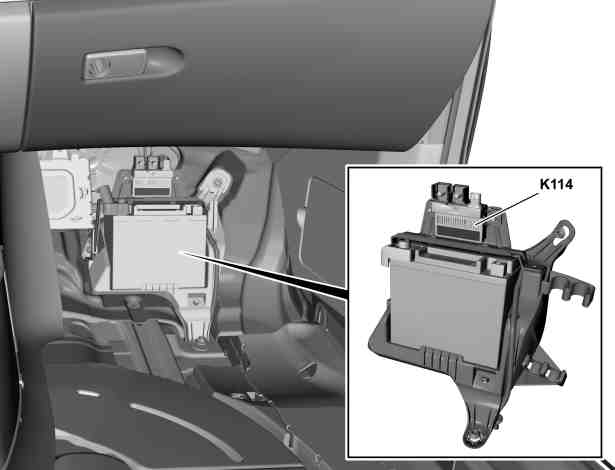

K114
ECO 启动/停止功能附加蓄电池继电器
P54.15-3784-06
车型 213, AMG 车辆/代码 (990), 始自 2018 年 12 月 1 日

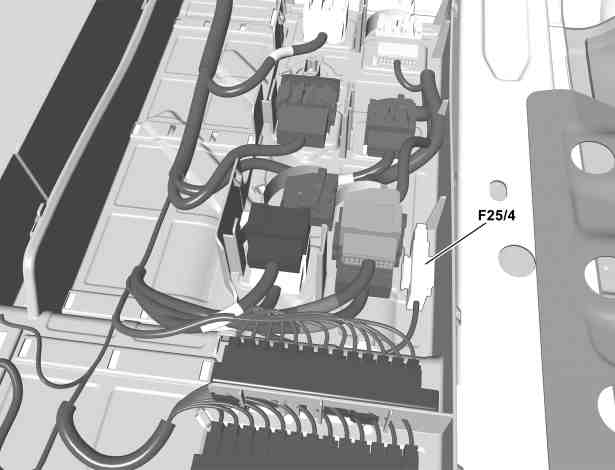

F25/4
压缩机反馈线路电路 30 附加保险丝
P54.15-3989-06
i
型号 213
始自2019年款
带代码990 (AMG 车型)
压缩机反馈线路电路 30 附加保险丝位于驾驶员侧地板的电缆管道中.
i
型号 213
带代码ME06 (60 KW 型混合动力驱动（包括插电式）)
位于车载电网蓄电池 (G1) 正极处的是 ECO 启动/停止功能二极管 (V19).
前排乘客侧 A 柱保险丝盒布置
F1/3
GF54.15-P-1256-48FG
发动机舱中预熔保险丝盒的保险丝分配
F32/3, K57/4
GF54.15-P-1256-25FG
车厢内部预熔保险丝盒的保险丝分配
F32/4
GF54.15-P-1256-26FG
发动机舱中的 48 V 车载电气系统保险丝盒的保险丝布置
型号 213
带代码B01 (48 V 技术)
F153/2
GF54.15-P-1256-46FG
后排保险丝和继电器模块布置
K40/5
GF54.15-P-1256-30FG
驾驶员侧保险丝和继电器模块布置
K40/6
GF54.15-P-1256-49FG
发动机保险丝和继电器模块布置
K40/8
GF54.15-P-1256-32FG
