GF32.50-P-1008A
电动液压悬挂基本功能
22.06.2020
带代码489 (AIR BODY CONTROL)

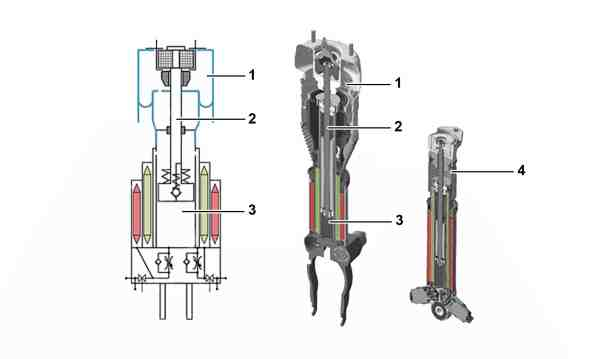

P32.50-2426-75

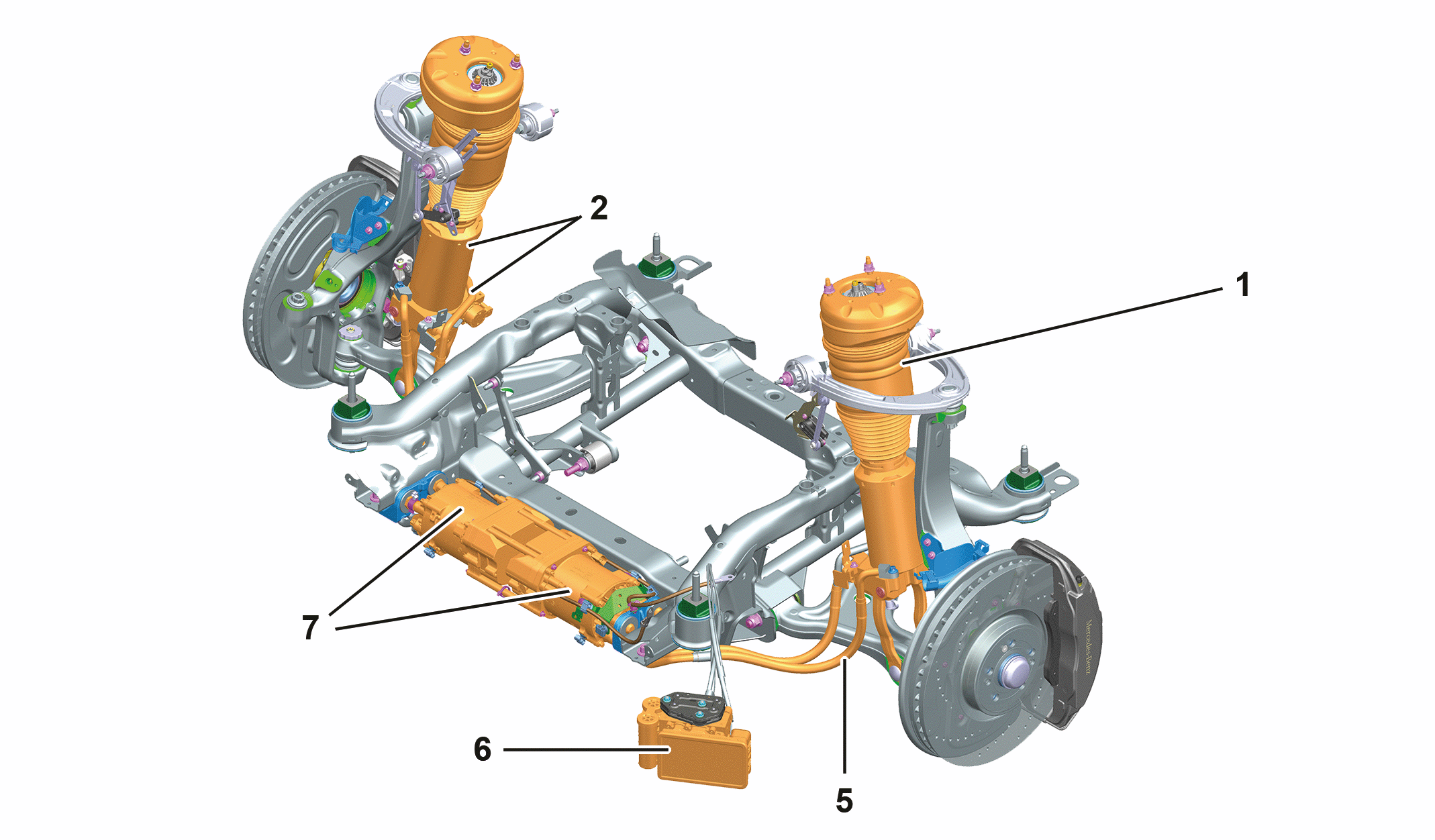

P32.50-A028-75

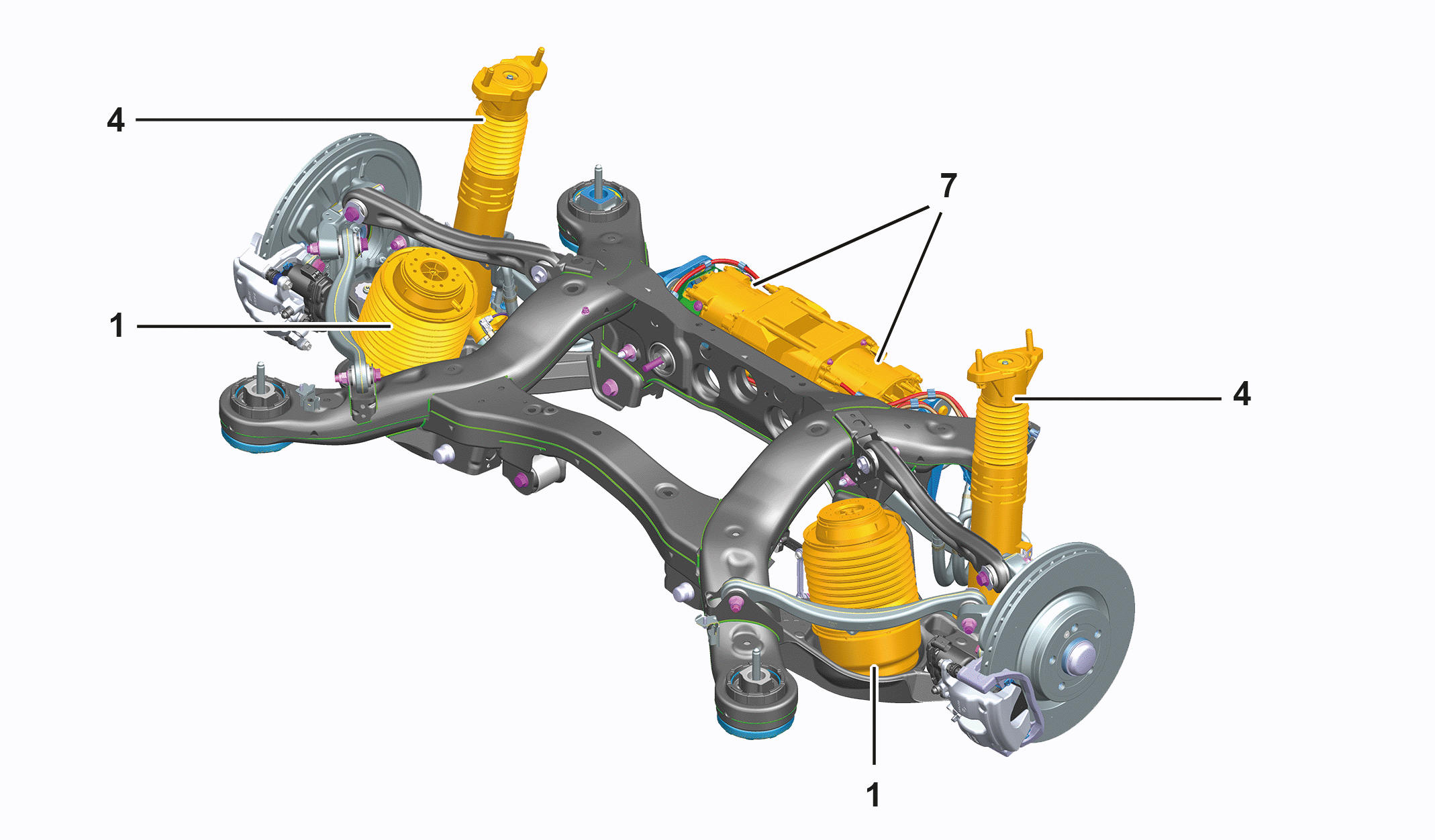

P32.50-A027-75
概述
本文档包含以下信息:
•
概述
•
功能要求
•
功能
概述
电动液压悬挂是一款基于 48 V 车载电气系统技术的完全主动式空气悬挂系统. 其将空气悬挂系统与电动液压减震器相结合. 电动液压悬挂调节各车轮处的弹簧状况和减震情况, 以适应外部条件.
功能要求
•
点火开启 (电路 15)
功能
电动液压悬挂通过半辅助液压气动系统为空气悬挂提供补充. 空气悬挂承受车身的基本负载并调节水平高度. 液压气动系统产生动态作用力, 叠加到空气悬挂的作用力上. 从而使车身被主动支撑和减震, 例如纵向和横向加速度期间或行驶于不平路面时.
在每个车轮处, 车轴内部都安装了一个液压减震器, 包括两个工作室处的可调节节气门和液压蓄压器. 液压减震器通过液压管路连接至电动液压控制单元. 空气悬挂控制单元促动四个车轮处的电动液压控制单元. 该控制单元还会促动空气悬挂系统的阀门和压缩机.
电动液压控制单元促动时, 集成式液压泵会调节所连接的液压减震器中环隙和活塞隙区域的液压油. 压力差可在液压减震器中设置. 该压力差在液压减震器的活塞处产生力, 这可确保车身获得所需减震效果.
系统主要使用来自以下传感器的信息:
•
压力传感器
•
车身加速度传感器
•
横向加速度传感器
•
各车轮处的水平高度传感器
通过该传感器信息, 空气悬挂控制单元主要促动以下促动器:
•
各车轮处的减震阀单元
•
各车轮处的电动液压控制单元
影响变化
电动液压悬挂检测驾驶状况和车辆负载并相应调节控制情况. 调节取决于以下因素:
•
驾驶方式, 例如动态驾驶
•
路面情况, 例如路面起伏
•
车辆载荷
•
驾驶模式, 例如舒适型
主动式弯道内倾功能
主动式弯道内倾功能还有以下功能要求:
•
车速介于 30 公里/小时和 160 公里/小时
弯道驾驶模式启用时, 车辆会主动向弯道内部倾斜. 这会改善转弯时的驾乘舒适性. 主动式弯道内倾功能仅在特定车速范围内可用. 超过该车速范围, 弯道变速箱模式与舒适型驾驶模式相同.
车辆驶入弯道时, 空气悬挂控制单元主要促动以下部件:
•
左前电动液压控制单元
•
右前电动液压控制单元
•
左后电动液压控制单元
•
右后电动液压控制单元
脱困模式
脱困模式还有以下功能要求:
•
越野模式启用
•
车速低于 15 公里/小时
脱困模式是电动液压悬挂的一项功能, 可帮助驾驶员使陷入松动路面 (例如沙地或雪地) 的车辆脱困.
脱困模式启用时, 车身的上下震动减缓. 通过这种方式, 车轮会间歇地负载加重, 使抓地力增大, 从而使车辆脱困.
在以下情况下, 脱困模式会自动停用:
•
检测到车辆底板受到严重撞击.
•
经过 30 秒后.
•
车速超过 15 公里/小时.
•
车门打开.
独立式车轮控制
独立式车轮控制还有以下功能要求:
•
车速低于 15 公里/小时
独立式车轮控制是电动液压悬挂的一项功能, 由此可单独调节各车轮处的车辆水平高度. 该功能可改善越野驾驶时车身的校准情况.
在以下情况下, 独立式车轮控制会自动停用:
•
检测到车辆底板受到严重撞击.
•
车速超过 15 公里/小时.
•
车门打开.

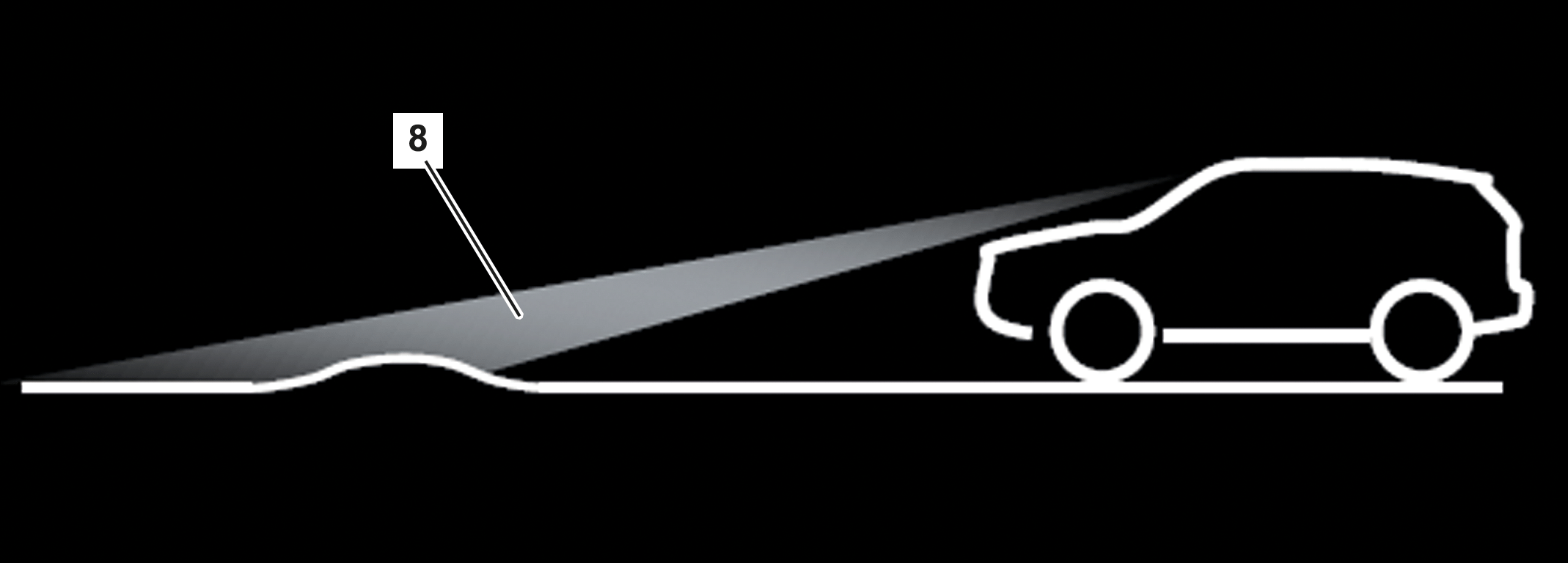

P32.50-2422-74
可视化路面制图
可视化路面制图还有以下功能要求:
•
发动机运转
•
车速介于 7 公里/小时和 130 公里/小时
如果安装了多功能摄像头, 则电动液压悬挂可使用可视化路面制图. 在此情况下, 摄像头会捕捉车辆前方的路面情况. 通过有关路面的信息可在路面起伏颠簸前促动悬挂减震柱, 从而在驶过颠簸路面时有效减小车身移动量.
在以下情况下, 可视化路面制图可能会受影响或不可用:
•
道路照明不足, 例如光线昏暗.
•
存在积雪, 下雨, 起雾, 路面泥泞, 眩目, 阳光直射或光线交替时.
•
多功能摄像头区域的风挡玻璃脏污, 起雾, 损坏或被遮挡时.
•
路面无可见结构或反光时.
•
与前车距离过近时.
•
道路转弯半径很小时.
主动式侧倾稳定系统
通过主动式侧倾稳定装置, 可根据车速等行驶条件动态调节前部稳定杆与后部稳定杆之间的侧倾扭矩分配.
前轴和后轴上的被动式扭杆替换为两个提供主动干预的扭杆. 主动干预通过使用液压稳定杆实现.
相关输入变量是车辆的横向加速度. 该变量一方面由主动式侧倾稳定装置的横向加速度传感器测得, 另一方面由主动式侧倾稳定装置控制单元根据以下输入因素计算得到:
•
方向盘转角, 通过方向盘转角传感器
•
方向盘转速, 通过转向柱管模块控制单元
•
车速, 通过四个车轮的转速传感器
主动式侧倾稳定系统控制单元调节:
•
液压泵的液压油量
•
主动式侧倾稳定系统液压系统中的油压
•
前轴和后轴上液压稳定杆促动器的转动方向
目标是确保车辆操纵性稳定, 并且方便驾驶员控制.
自适应减震系统 (ADS) 的原理图
型号 257, 290 带代码489 (AIR BODY CONTROL)
PE32.32-P-2500-97A
型号 167 带代码490 (电动液压悬挂)
PE32.32-P-2500-97B
型号 213, 238 带代码489 (AIR BODY CONTROL)
PE32.32-P-2500-97C
水平高度控制系统基本功能
型号 所有 (小轿车)
带代码430 (公路和越野套件)
型号 所有 (小轿车)
带代码489 (AIR BODY CONTROL)
型号 所有 (小轿车)
带代码490 (电动液压悬挂)
GF32.33-P-1002A
空气悬挂控制单元基本功能
型号 所有 (小轿车)
带代码489 (AIR BODY CONTROL)
GF32.22-P-9890A
加速传感器基本功能
型号 所有 (小轿车)
带代码490 (电动液压悬挂)
GF32.32-P-2001A
主动式侧倾稳定系统横向加速度传感器基本功能
型号 所有 (小轿车)
带代码490 (电动液压悬挂)
GF32.34-P-2000A
电动液压控制单元基本功能
型号 167
带代码490 (电动液压悬挂)
GF32.50-P-2002A
