GF27.10-P-3036ANL
倒车功能中的动力传输
21.12.2018
变速箱
725.0 （725.007/017/092/096除外） 属于型号213
P27.00-2387-78

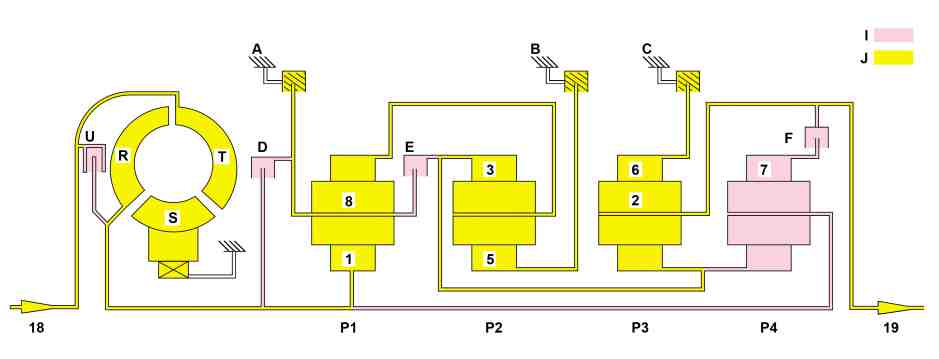

图示为倒档动力传输
1
太阳齿轮
A
多片式制动器 B08
P2
行星齿轮组 P2
2
行星齿轮托架
B
多片式制动器 B05
P3
行星齿轮组 P3
3
齿圈
C
多片式制动器 B06
P4
行星齿轮组 P4
5
太阳齿轮
D
多盘式离合器 K81
R
涡轮
6
齿圈
E
多盘式离合器 K38
S
定子
7
齿圈
F
多盘式离合器 K27
T
叶轮
8
行星齿轮托架
I
未啮合元件
U
变矩器锁止离合器电磁阀
18
驱动轴
J
啮合元件
19
输出轴
P1
行星齿轮组 P1
倒档动力传输的功能要求, 概述
•
电路 15 接通
•
内燃机运转
倒档动力传输, 功能顺序
i
所有行星齿轮组由以下元件组成: 太阳齿轮, 行星齿轮组, 行星齿轮托架和齿圈.
以下多片式制动器接合:
•
多片式制动器 B08
•
多片式制动器 B05
•
多片式制动器 B06
通过以下齿轮组进行倒档动力传输:
•
行星齿轮组 P1
•
行星齿轮组 P2
•
行星齿轮组 P3
行星齿轮组 P1 的太阳齿轮是驱动轴的一部分, 并由其驱动. 行星齿轮 P1组的行星齿轮托架由多片式制动器 B08 (A) 进行制动. 动力传输通过行星齿轮组 P1 的齿圈传送至行星齿轮组 P2. 的行星齿轮托架. 行星齿轮组 P2 的行星齿轮托架 (由多片式制动器 B05 (B) 制动) 在行星齿轮组 P2. 的行星齿轮托架的太阳齿轮上滚动. 行星齿轮组 P2 的齿圈驱动行星齿轮组 P3. 的太阳齿轮. 多片式制动器 B06 (C) 对行星齿轮组 P3 的齿圈进行制动. 行星齿轮组 P3 的行星齿轮托架将随后增大的扭矩和降低的速度传送至输出轴. 输出轴随后以降低的输入速度沿发动机转动的反方向转动.
系统部件概览，自动变速箱 (AG)
GF27.10-P-9992ANL
