型号

156, 169, 172, 176, 177, 204, 205, 207, 212, 213, 218, 221, 222, 223, 238, 245, 246, 247, 253, 257

带代码45P (残疾专用改装 - 销售控制代码)

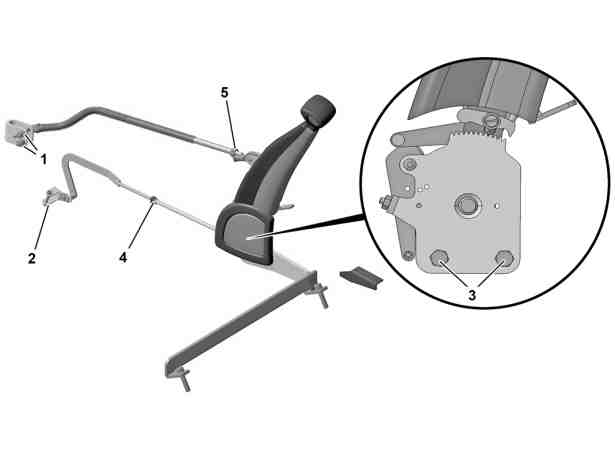

经典型操纵杆

1

制动踏板支座

2

油门踏板支座

3

操纵杆支座

4

油门踏板杆系

5

制动杆系

紧凑型操纵杆

1

制动踏板支座

2

油门踏板支座

3

操纵杆支座

4

油门踏板杆系

5

制动杆系

Multima2 操纵杆

1a

踏板机构支座

3

操纵杆支座

4

油门踏板杆系

5

制动杆系

g

检验

1

检查并确认制动踏板支座 (1) 牢固落座.

装配经典型操纵杆或紧凑型操纵杆的车辆.

如果制动踏板支座 (1)未牢固落座.

↓

重新拧紧制动踏板支座 (1).

2

检查并确认油门踏板支座 (2) 牢固落座.

装配经典型操纵杆或紧凑型操纵杆的车辆.

如果油门踏板支座 (2) 未牢固落座.

↓

重新拧紧油门踏板支座 (2).

3

检查并确认踏板机构支座 (1a) 牢固落座.

装配 Multima2 操纵杆的车辆.

如果踏板机构支座 (1a) 未牢固落座.

↓

重新紧固踏板机构支座 (1a).

4

检查控制杆支座 (3) 是否牢固落座.

如果控制杆支座 (3) 未牢固落座.

↓

重新拧紧控制杆支座 (3).

5

检查油门踏板连杆 (4) 的游隙.

i
最大游隙 2 mm.

如果油门踏板连杆 (4) 的游隙不正确.

↓

调节油门踏板杆系 (4) 中的游隙

6

检查制动连杆 (5) 的游隙.

i
最大游隙 2 mm.

如果制动连杆 (5) 的游隙不正确.

↓

调节制动杆系 (5) 中的游隙

润滑

7

润滑油门踏板和制动踏板连接处的可移动支座.

8

润滑控制杆处油门踏板连杆的可移动支座.
