车型

所有

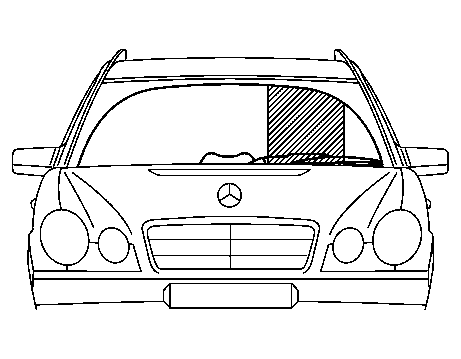

单臂雨刮器的视野范围, 举例图示为车型 210

Schraffierter Bereich

远距离视线范围

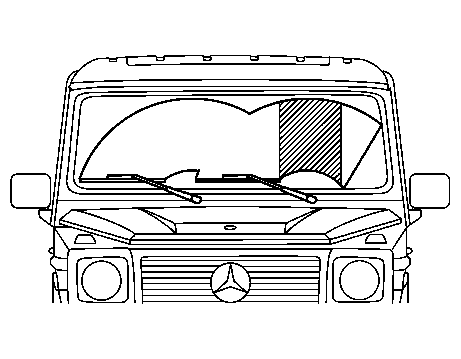

双臂雨刮器的视野范围, 举例图示为车型 463

Schraffierter Bereich

远距离视线范围

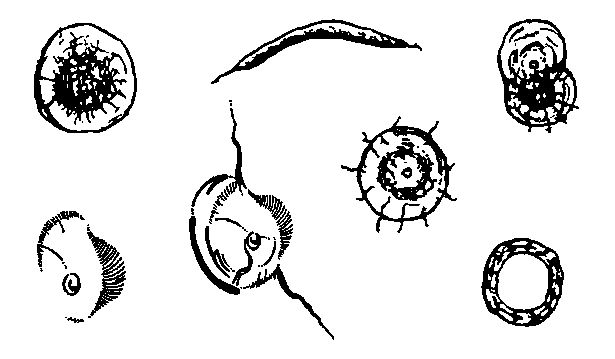

损坏举例

i

叠层玻璃车窗上的损坏和碎石撞击维修说明

AH67.10-P-0003-01A

g

检验

1

检查风挡玻璃内侧是否损坏

i
风挡玻璃内侧不得显示有任何损坏的迹象.

如果出现故障:

↓

更换风挡玻璃, 需另开施工单.

2

检查风挡玻璃的玻璃板上的薄膜是否剥落.

i
在玻璃板和薄膜之间出现的 "气泡" 是薄膜从玻璃板上剥落的一个标志.

如果出现故障:

↓

更换风挡玻璃, 需另开施工单.

3

检查风挡玻璃外侧远距离视线范围内 (阴影区域) 是否损坏以及是否有影响视线的刮痕

i
远距离视线范围宽度为 290 mm (11.42"), 在风挡玻璃上集中于方向盘中心部位附近区域, 而且限制在风挡玻璃雨刮器区域的上面和下面.

如果出现故障:

↓

更换风挡玻璃, 需另开施工单.

4

检查风挡玻璃外侧远距离视线范围内 (阴影区域) 是否损坏

对于直径 < 26 mm (1.02") 并且与风挡玻璃边缘之间的间隔 > 100 mm (3.94") 的损坏:

↓

修理风挡玻璃, 需另开施工单.

对于直径 ≥ 26 mm (1.02 英寸) 或与风挡玻璃边缘之间的间隔 ≤ 100 mm (3.94 英寸) 的损坏:

↓

更换风挡玻璃, 需另开施工单.
