型号

205, 207, 212, 213, 218, 231, 238, 253 （253.99除外）, 257, 290

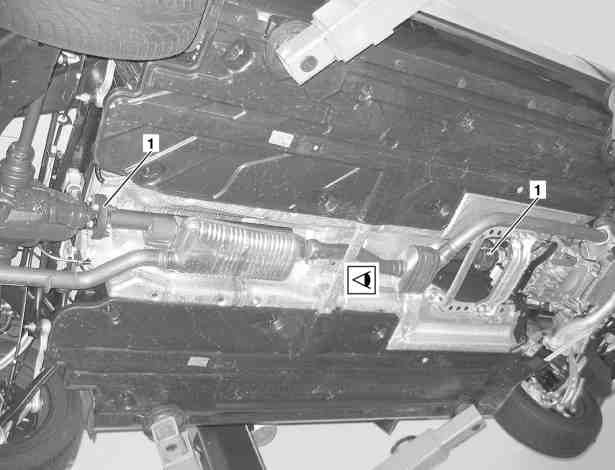

图示为车型 253.925

1

挠性联轴器

2

传动轴凸缘

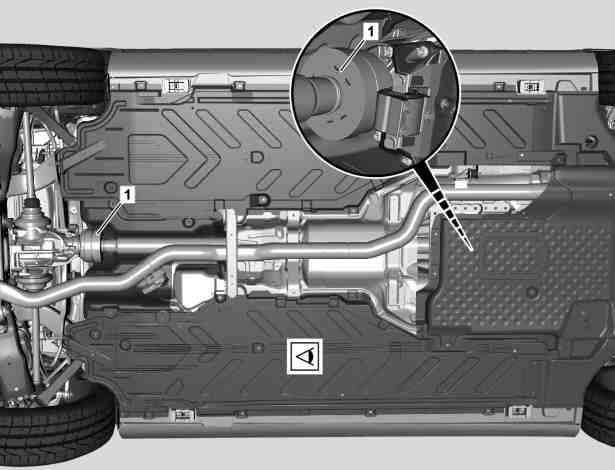

图示为车型 212

1

挠性联轴器

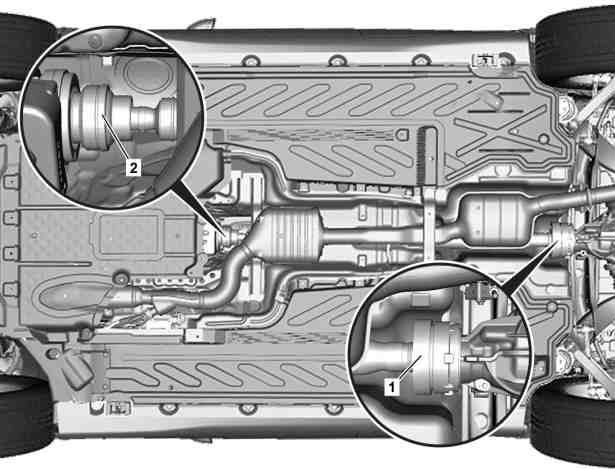

图示为车型 213

1

挠性联轴器

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

准备工作

1

用车辆举升机举升车辆.

f

AR00.60-P-1006A

g

检验

2

检查挠性联轴器 (1) 是否出现裂纹, 磨损, 损坏和变形.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

3

检查传动轴凸缘 (2) 是否出现裂纹, 磨损, 损坏和变形.

型号 253 （253.99除外）

型号 290

带代码M005 (4MATIC)

如果存在故障,

↓

则修复故障.

i
获得施工单后.

收尾工作

4

用车辆举升机降下车辆.

f

AR00.60-P-1006A
