型号

所有 (小轿车, 越野车)

检修工具

号码

名称

订单号

BR00.45-Z-1005-06A

热润滑膏 1 kg, DBL 6879.20

A 000 989 76 51

被润滑脂污染的接触面, 异常

存在腐蚀物的接触面, 异常

接触面清洁且无变形, 正常

1

清洁轮毂, 轮缘, 制动盘或制动鼓, 中央孔导向装置和接头接触面上的润滑油和污物, 例如机油, 润滑脂和沙尘.

i
使用清洁剂和抹布.

i
切勿使用任何含润滑剂或润滑脂的清洁剂.

2

检查轮毂, 轮缘, 制动盘或制动鼓, 中央孔导向装置和接头接触面上
沉积的
腐蚀.

i
如果存在
沉积的
腐蚀, 使用钢丝刷或研磨砂布或轮毂清洁剂清除, 然后重复操作步骤 1.

3

检查轮毂, 轮缘, 制动盘或制动鼓, 中央孔导向装置和接头上的接触面是否损坏和变形.

i
如果出现变形或损坏, 更换受影响的部件.

4

检查轮毂或车轮螺柱内侧螺纹有无污物, 例如机油, 润滑脂和沙尘以及
沉积的
腐蚀.

i
如果出现脏污或
沉积的
腐蚀, 则使用钢丝刷或螺纹切刀去除, 然后用清洁剂清洁螺纹.

i
切勿使用任何含润滑剂或润滑脂的清洁剂.

5

检查轮毂中的内侧螺纹或车轮螺柱上的螺纹是否存在损坏和变形.

i
如果出现变形或损坏, 更换受影响的部件.

Linke Bildhälfte

接触面未清洁, 异常

Rechte Bildhälfte

接触面清洁且无变形, 正常

球面座未清洁, 异常

球面座清洁且无变形和划痕, 正常

6

检查辐板式车轮和轮辋凸缘是否存在变形和损坏.

i
如果出现变形或损坏, 更换辐板式车轮.

7

清洁辐板式车轮上的接触面和中央孔导向装置有无润滑油和污物, 例如机油, 润滑脂和沙尘.

i
使用清洁剂和抹布.

i
切勿使用任何含润滑剂或润滑脂的清洁剂.

8

检查辐板式车轮上的接触面和中央孔导向装置有无
沉积的
腐蚀.

i
如果接触面和中央孔导向装置上存在
沉积的
腐蚀, 使用合适的工具清洁 (参见以上). 仅使用平面刮刀和抹布清洁轻合金车轮. 然后重复操作步骤 7.

9

检查辐板式车轮上的接触面和中央定位处是否存在变形和损坏.

i
如果出现变形或损坏, 更换辐板式车轮.

10

检查辐板式车轮的球面座有无污物, 例如机油, 润滑脂和沙尘.

i
用清洁剂和抹布清洁脏污的球面座.

i
切勿使用任何含润滑剂或润滑脂的清洁剂.

11

检查辐板式车轮的球面座有无损坏, 划痕, 腐蚀, 圆周方向上的环形材料去除和失圆度.

i
如果球面座出现损坏, 划痕, 腐蚀, 材料去除或失圆度, 更换辐板式车轮.

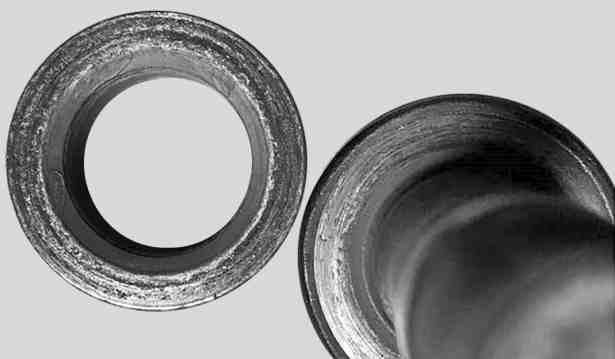

球形盖腐蚀, 异常

带卡滞痕迹, 材料沉积的球形盖, 异常

接触印痕均匀的球形盖, 正常

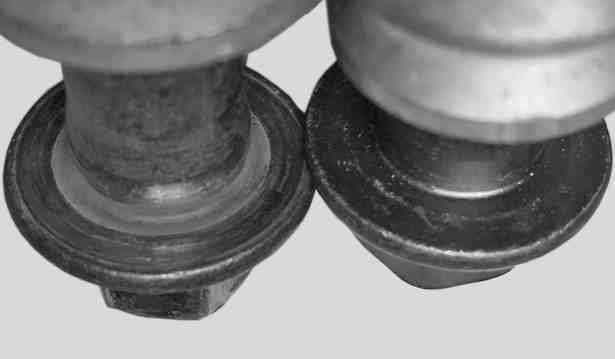

Linke Radschraube

涂层磨损并且存在变形, 异常

Rechte Radschraube

螺栓头清洁且无变形, 正常

螺栓头和球面座盘有划痕, 涂层磨损, 异常

12

检查车轮螺栓或车轮螺母螺纹有无脏污, 例如机油, 润滑脂和沙尘以及
沉积的
腐蚀.

i
如果出现任何
沉积的
腐蚀或脏污, 则使用钢丝刷或螺纹切刀去除, 然后用清洁剂清洁螺纹.

i
切勿使用任何含润滑剂或润滑脂的清洁剂.

13

检查车轮螺栓或车轮螺母的球面座有无污物 (例如机油, 润滑脂和沙尘), 损坏, 划痕, 腐蚀, 材料去除和失圆度.

i
用清洁剂和抹布清洁脏污的球面座.

如果球面座出现损坏, 划痕, 腐蚀, 材料去除或失圆度, 更换车轮螺栓或车轮螺母.

i
切勿使用任何含润滑剂或润滑脂的清洁剂.

14

在 轮毂或轮缘以及车轮接触面上的中央孔导向装置 (箭头所示) 的标记区域 (箭头所示) 涂抹薄薄一层热润滑膏作为腐蚀防护.

p
切勿在车轮螺栓, 车轮螺母, 轮毂, 轮缘或车轮螺栓的螺纹上涂抹润滑脂或其它润滑油.

否则车轮和轮胎总成会从车辆上松开, 从而造成损坏.
