型号

205, 213, 238, 253 （253.99除外）, 257, 290

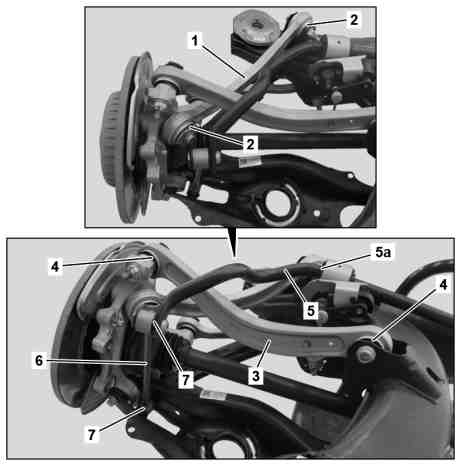

图示为车型 205

1

侧面支杆

2

侧面支杆人造橡胶轴承

3

上部支杆

4

上部支杆人造橡胶轴承

5

稳定杆

5a

稳定杆衬套

6

换档拨叉轴

7

换档拨叉轴人造橡胶轴承

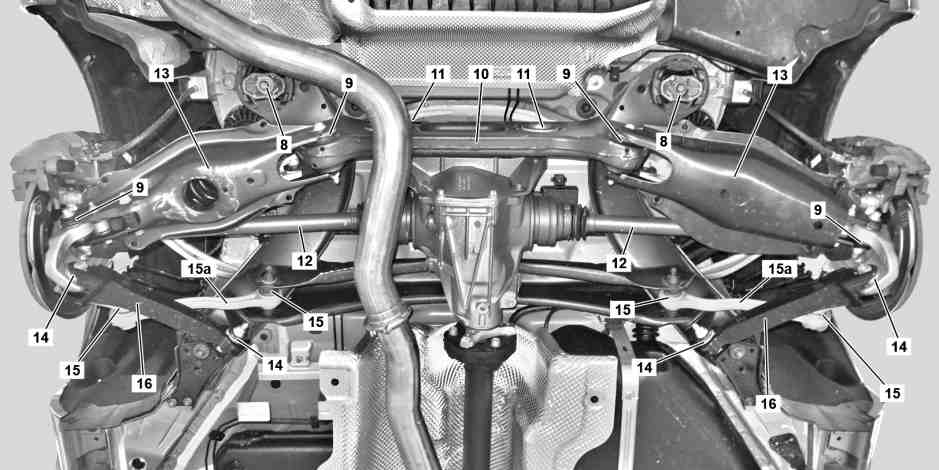

图示为车型 205

8

后轴托架人造橡胶轴承

13

弹簧控制臂

9

弹簧控制臂人造橡胶轴承

14

支撑球节的人造橡胶轴承

10

后轴托架

15

控制臂的人造橡胶轴承

11

后轴差速器人造橡胶轴承

15a

控制臂

12

后半轴

16

支撑连杆

图示为车型 205

17

外侧驱动轴防尘罩

19

夹子

18

内侧驱动轴防尘罩

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

准备工作

1

释放驻车制动器.

2

用车辆举升机举升车辆.

f

AR00.60-P-1006A

g

检验

3

通过用力推拉和转动车轮来评估车轮轴承.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

4

检查侧面支杆 (1) 是否存在裂纹, 变形和腐蚀.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

5

检查侧面支杆人造橡胶轴承 (2) 是否存在裂纹, 变形和磨损, 并通过用力推拉检查是否存在游隙.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

6

检查上部支杆 (3) 是否存在裂纹, 变形和腐蚀.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

7

检查上部支杆人造橡胶轴承 (4) 是否存在裂纹, 变形和磨损, 并通过用力推拉检查是否存在游隙.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

8

检查稳定杆 (5) 是否存在裂纹, 变形和腐蚀.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

9

检查稳定杆衬套 (5a) 是否存在裂纹, 变形和磨损, 并通过用力拉动和按压检查是否存在游隙.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

10

检查换档拨叉轴 (6) 是否存在裂纹, 变形和腐蚀.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

11

检查换档拨叉轴人造橡胶轴承 (7) 是否存在裂纹, 变形和磨损, 并通过用力拉动和按压检查是否存在游隙.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

12

检查弹簧控制臂 (13) 是否出现裂纹, 变形和腐蚀.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

13

检查弹簧控制臂人造橡胶轴承 (9) 是否存在裂纹, 变形和磨损, 并通过用力推拉检查是否存在游隙.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

14

检查支撑连杆 (16) 是否出现裂纹, 变形和腐蚀.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

15

检查支撑球节人造橡胶轴承 (14) 是否存在裂纹, 变形和磨损, 并通过用力拉动和按压检查是否存在游隙.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

16

检查控制臂 (15a) 是否存在裂纹, 变形和腐蚀.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

17

检查控制臂人造橡胶轴承 (15) 是否存在裂纹, 变形和磨损, 并通过用力拉动和按压检查是否存在游隙.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

18

检查后轴托架 (10) 是否存在裂纹, 变形和腐蚀.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

19

检查后轴托架人造橡胶轴承 (8) 是否存在裂纹, 变形和磨损.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

20

检查后轴差速器人造橡胶轴承 (11) 是否存在裂纹, 变形和磨损.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

21

检查后半轴 (12) 的状况.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

22

检查外侧驱动轴防尘罩 (17) 的状况, 密封性以及是否正确落座.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

23

检查内侧驱动轴防尘罩 (18) 的状况, 密封性以及是否正确落座.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

24

检查夹子 (19) 的状况和落座情况.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

收尾工作

25

用车辆举升机降下车辆.

f

AR00.60-P-1006A
