型号

213, 238, 253 （253.99除外）, 257, 290

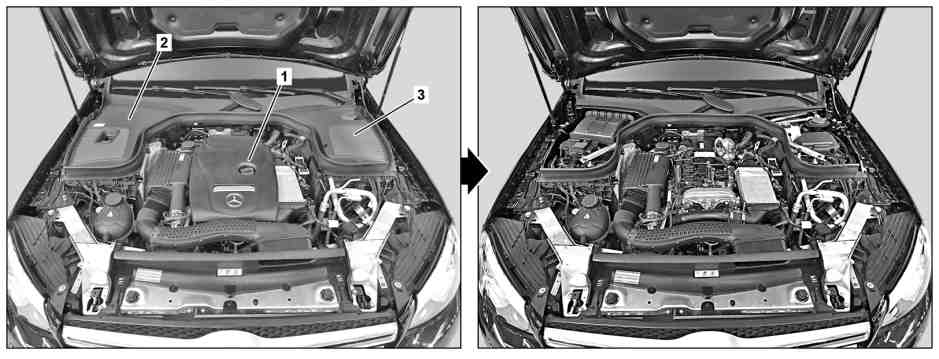

图示为发动机 274.9, 在车型 253.3 中

1

发动机罩

3

左后发动机舱饰板

2

右后发动机舱饰板

a
警告
severity=W

由于风扇突然起动造成的伤害
风险

切勿进入风扇的转动区域或危险区域. 请穿上密闭且紧身的工作服.

AS20.40-Z-0001-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

专业提示
severity=N

有关处理带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

关于渗漏情况的评估说明

AH00.00-N-0011-01A

e

拆卸

1

拆下左后发动机舱饰板 (3).

2

拆下右后发动机舱饰板 (2).

3

拆下发动机罩 (1).

型号 213, 238, 253 （253.99除外）, 257, 290

f

发动机 177 属于型号213

AR01.10-P-2405MNE

f

发动机 256 属于型号257

AR01.10-P-2405MSA

f

发动机 654 属于型号213, 238

AR01.10-P-2405OLC

型号 290 带发动机177

AP01.10-P-2405-01E

型号 290 带发动机256.9

AP01.10-P-2405-01F

g

检验

4

检查发动机舱中的可视系统和部件的状况以及是否泄漏和固定.

i
发动机和已安装的主总成,

排气系统,

冷却系统,

加热器和空调系统,

燃油系统,

转向系统,

制动系统.

如果存在故障,

↓

修复故障.

i
获得施工单后.

5

检查发动机舱中的可视系统和部件的状况以及是否泄漏和固定.

根据设备而定.

i
惰性保护系统,

混合动力部件,

离合器操纵机构,

驻车加热器.

如果存在故障,

↓

修复故障.

i
获得施工单后.

6

检查并确认发动机舱中的可见管路和软管状况良好, 无泄漏, 正确铺设且牢固安装.

i
发动机和已安装的主总成,

排气系统,

冷却系统,

加热器和空调系统,

燃油系统,

转向系统,

制动系统,

电气部件.

如果存在故障,

↓

修复故障.

i
获得施工单后.

7

检查并确认发动机舱中的可见管路和软管状况良好, 无泄漏, 正确铺设且牢固安装.

根据设备而定.

i
惰性保护系统,

混合动力部件,

离合器操纵机构,

驻车加热器.

如果存在故障,

↓

修复故障.

i
获得施工单后.

8

检查车辆发动机舱中的可见系统, 部件和车底, 管路及软管是否损坏, 泄漏, 腐蚀以及铺设和固定情况.

型号 213, 238, 257, 290

AP00.20-P-0054I

型号 253 （253.99除外）

AP00.20-P-0054G

d

安装

9

安装发动机罩 (1).

型号 213, 238, 253 （253.99除外）, 257, 290

f

发动机 177 属于型号213

AR01.10-P-2405MNE

f

发动机 256 属于型号257

AR01.10-P-2405MSA

f

发动机 654 属于型号213, 238

AR01.10-P-2405OLC

型号 290 带发动机177

AP01.10-P-2405-01E

型号 290 带发动机256.9

AP01.10-P-2405-01F

10

安装右后发动机舱饰板 (2).

11

安装左后发动机舱饰板 (3).
