型号

213, 238, 257, 290

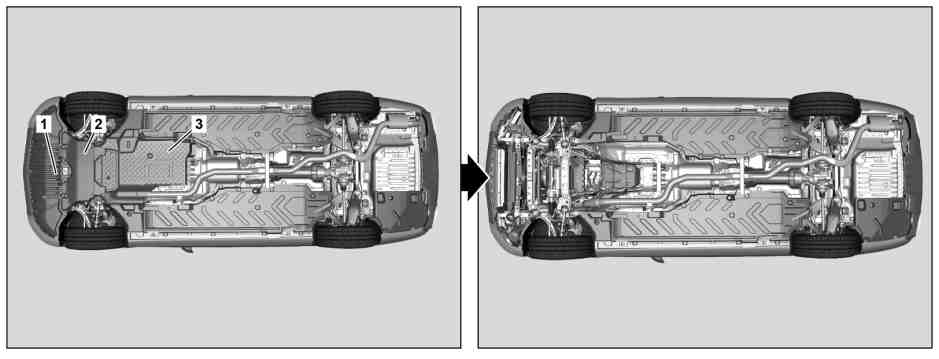

图示为车型 213.004

1

前部发动机舱中央饰板

3

发动机舱后部饰板

2

发动机舱中央饰板

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

专业提示
severity=N

有关带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆以及个人防护装备的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

关于渗漏情况的评估说明

AH00.00-N-0011-01A

e

拆卸

1

拆下前部发动机舱中央饰板 (1), 发动机舱中央饰板 (2) 和发动机舱后部饰板 (3).

f

型号 213, 238

AR61.20-P-1105LWE

f

型号 257

AR61.20-P-1105FR

f

型号 290

AR61.20-P-1105FRX

g

检验

2

检查底板上的可见系统, 传动系统的部件, 管路和软管是否损坏, 正确铺设, 工作液泄漏, 正确安装及腐蚀.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

i
制动系统,

弹簧元件,

减震器,

悬挂管路和传感器,

转向系统,

前轴,

发动机和已安装的主总成,

冷却系统,

加热器和空调系统,

车身加强件,

排气系统,

废气再处理,

排气阀门促动马达,

隔热板,

后轴,

带防尘罩的后半轴,

后轴差速器,

燃油系统.

如果确定故障,

↓

修复故障.

i
获得施工单后.

3

检查底板上的可见系统, 部件, 管路和软管是否损坏, 正确铺设, 工作液泄漏, 正确安装及腐蚀.

根据设备而定.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

i
外部噪音发声器,

惰性保护系统,

混合动力部件,

固定加热器,

手动变速箱,

离合器操纵机构,

自动变速箱,

前桥轴防尘罩 (全时四轮驱动 (4MATIC)),

前轴变速箱 (全时四轮驱动 (4MATIC)),

分动箱 (全时四轮驱动 (4MATIC)).

如果确定故障,

↓

修复故障.

i
获得施工单后.

4

检查底板以及底板上的可见部件是否损坏, 腐蚀及是否正确安装和铺设

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

i
轮罩饰件

底板饰板,

底板.

如果确定故障,

↓

修复故障.

i
获得施工单后.

5

检查可见车身面板是否腐蚀和变形.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

i
车身轮罩镶板

前轴托架,

后轴托架,

底盘转向臂,

底板车身镶板,

车身加强件.

如果确定故障,

↓

针对客户的方便出行措施以及车身外壳的相关投诉, 不同国家有不同的规定适用.

i
获得施工单后.

6

驶过障碍物或发生任何拖底损坏时, 检查底板饰板.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果可能在驶过障碍物时出现损坏或发生任何拖底损坏,

↓

检查转向机构是否存在机械损坏.

如果转向机构出现机械损坏,

↓

安全起见, 更换转向机构.

i
获得施工单后.

d

安装

7

安装前部发动机舱中央饰板 (1), 发动机舱中央饰板 (2) 和发动机舱后部饰板 (3).

f

型号 213, 238

AR61.20-P-1105LWE

f

型号 257

AR61.20-P-1105FR

f

型号 290

AR61.20-P-1105FRX
