AR91.40-P-1010LW
拆卸/安装安全带 (前排座椅)
15.04.2019
P91.40-3422-09
图示为车型 205.0，装配预防性安全系统 (PRE-SAFE®)/代码 (299)
P91.40-3617-08
a
警告
severity=W
燃爆式部件检查和修理操作时的伤害
风险
切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.
AS91.00-Z-0008-01A
a
小心
severity=C
受伤的
风险
。自动安全带收紧器里张紧的弹簧在松开时可能导致人身伤害事故。
切勿拆解自动安全带收紧器.
AS91.00-Z-0002-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
关于操作、处理和存放燃爆部件的说明、评估和法律要求
AH91.00-Z-0000-10A
1
拆下 B 柱饰板。
AR68.30-P-4700LW
2
拆下紧固夹 (10)。
型号 213
带代码581 (自动空调)
3

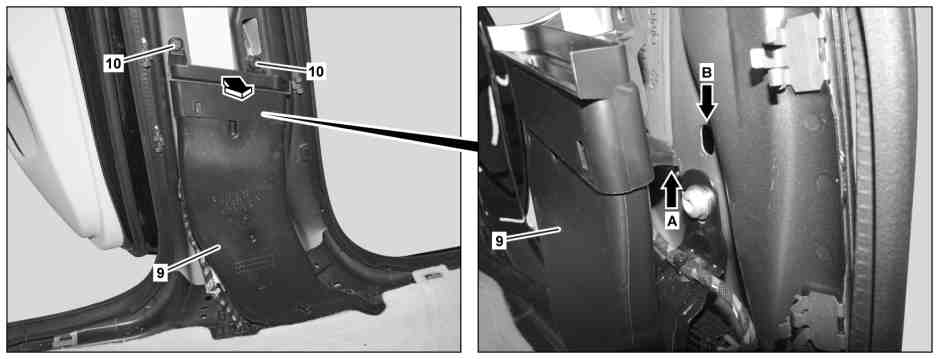

提起通风气道 (9) 并向内转动，直至可以接取螺钉（4、7）。
型号 213
带代码581 (自动空调)
i
安装:
确保支架（如箭头 A 所示）正确落座在开口（如箭头 B 所示）中。
4
将接地线从车载电网蓄电池上断开。
型号 293
AR54.10-P-0003EQ
型号 205.0/1/2
型号 213
型号 253
AR54.10-P-0003LW
5

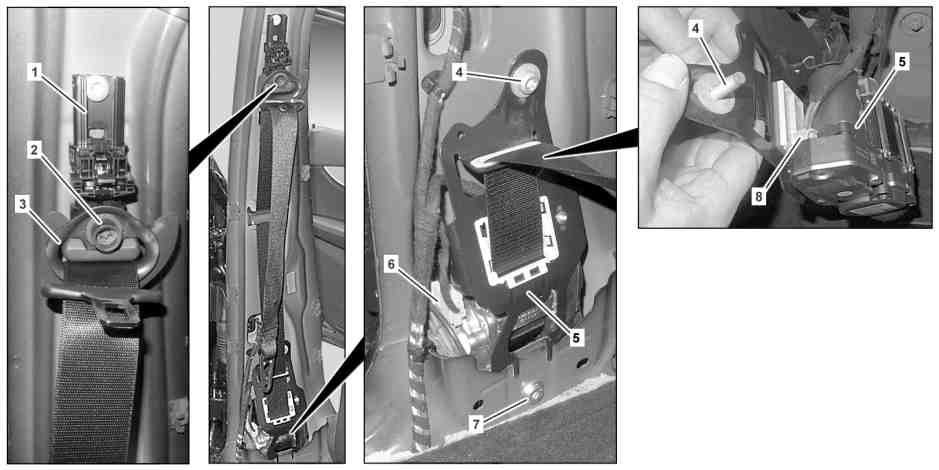

拆下螺栓 (2)，然后将安全带导向装置支架 (3) 从安全带高度调节器 (1) 上拆下。
n
螺栓 - 连接前排安全带导向支架
*BA91.40-P-1002-01U
6
拧下螺钉 (4)。
型号 205.0/1/2, 253, 293
带代码299 (PRE-SAFE® 系统)
型号 213
n
螺栓 - 连接前排座椅安全带收紧器
*BA91.40-P-1001-01U
7
拧下螺栓 (7)。
n
螺栓 - 连接前排座椅安全带收紧器
*BA91.40-P-1001-01U
9
断开电气连接器 (8)。
型号 205.0/1/2, 253, 293
带代码299 (PRE-SAFE® 系统)
型号 213
10
断开电气连接器 (6) 并拆下安全带拉紧器 (5)。
11
正确处置拆下的安全带拉紧器 (5)
更换安全带拉紧器 (5) 时。
13
使用车辆诊断系统调试预防性安全 (PRE-SAFE®) 系统。
型号 205.0/1/2, 253, 293
带代码299 (PRE-SAFE® 系统)
型号 213
更换安全带拉紧器 (5) 时。
a
型号 293
带代码299 (PRE-SAFE® 系统)
AD00.00-P-2000-06FR
a
型号 205.0/1/2, 253
带代码299 (PRE-SAFE® 系统)
AD00.00-P-2000-04B
14
检查安全带松弛还原功能是否工作正常。
型号 205.0/1/2, 253, 293
带代码299 (PRE-SAFE® 系统)
型号 213
BA91.40-P-1001-01U
螺栓 - 连接前排座椅安全带收紧器
Nm
30
30
BA91.40-P-1001-01U
螺栓 - 连接前排座椅安全带收紧器
Nm
30
35
BA91.40-P-1001-01U
螺栓 - 连接前排座椅安全带收紧器
Nm
30
30
BA91.40-P-1002-01U
螺栓 - 连接前排安全带导向支架
Nm
30
30
BA91.40-P-1002-01U
螺栓 - 连接前排安全带导向支架
Nm
30
35
BA91.40-P-1002-01U
螺栓 - 连接前排安全带导向支架
Nm
30
30
