型号

205.0/2, 213, 253, 293

带代码460 (加拿大版本)

型号

205.0/2, 213, 253, 293

带代码494 (美国版本)

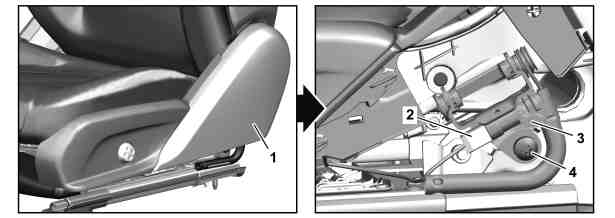

1

护盖

2

电气连接器

3

安全带卡接装置收紧器

4

螺钉

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

将前排座椅移动到最靠前和最高位置。

2

解开车载电网蓄电池的接地线。

型号 293

带代码460 (加拿大版本)

型号 293

带代码494 (美国版本)

AR54.10-P-0003EQ

型号 205.0/2, 213, 253

带代码460 (加拿大版本)

型号 205.0/2, 213, 253

带代码494 (美国版本)

AR54.10-P-0003LW

3

拆下护盖 (1)。

4

拆下安全带端部配件。

AR91.40-P-1030-02LWE

n
型号 205.0/2, 253, 293

带代码460 (加拿大版本)

型号 205.0/2, 253, 293

带代码494 (美国版本)螺栓 - 连接安全带端部配件锁止垫圈

*BA91.40-P-1018-01U

n
型号 213

带代码460 (加拿大版本)

型号 213

带代码494 (美国版本)螺栓 - 连接安全带端部配件护盖

*BA91.40-P-1012-01U

5

断开电气连接器 (2)。

l
拆卸拉杆

*203589043300

6

拆下螺钉 (4) 并取下安全带卡接装置收紧器 (3)。

n
螺栓 - 连接安全带端部配件收紧器

*BA91.40-P-1013-01U

7

按照与拆卸相反的顺序进行安装。

8

使用车辆诊断系统检查辅助防护系统 (SRS)。

a

型号 293

带代码460 (加拿大版本)

型号 293

带代码494 (美国版本)

AD00.00-P-2000-06FR

a

型号 205.0/2, 213, 253

带代码460 (加拿大版本)

型号 205.0/2, 213, 253

带代码494 (美国版本)

AD00.00-P-2000-04B

n
安全带/安全带紧急收紧器

号码

名称

型号 213

BA91.40-P-1012-01U

螺栓 - 连接安全带端部配件护盖

Nm

4

n
安全带/安全带紧急收紧器

号码

名称

型号 205.0

型号 205.2

BA91.40-P-1013-01U

螺栓 - 连接安全带端部配件收紧器

Nm

45

45

n
安全带/安全带紧急收紧器

号码

名称

型号 213

型号 253

BA91.40-P-1013-01U

螺栓 - 连接安全带端部配件收紧器

Nm

35

45

n
安全带/安全带紧急收紧器

号码

名称

型号 293

BA91.40-P-1013-01U

螺栓 - 连接安全带端部配件收紧器

Nm

45

n
安全带/安全带紧急收紧器

号码

名称

型号 205.0

型号 205.2

BA91.40-P-1018-01U

螺栓 - 连接安全带端部配件锁止垫圈

Nm

4

4

n
安全带/安全带紧急收紧器

号码

名称

型号 253

型号 293

BA91.40-P-1018-01U

螺栓 - 连接安全带端部配件锁止垫圈

Nm

4

4
