型号

213.1

型号

213.2

带代码872 (左侧和右侧后排座椅座椅加热器)

型号

213.2

带代码903 (后部舒适型座椅加热器)

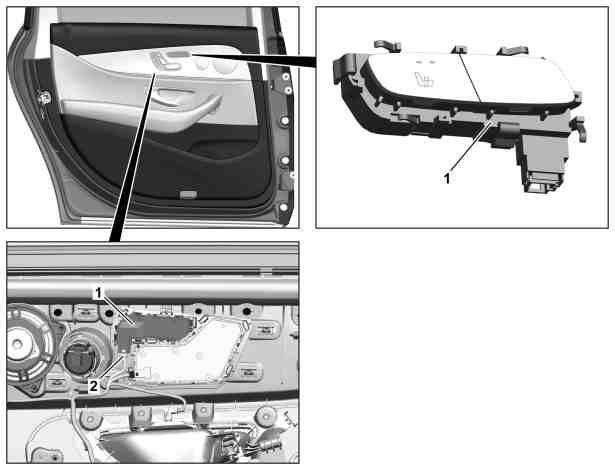

图示为车型 213.1, 装配电动调节式后排长椅/代码 223 和后排座椅加热器/代码 872

1

开关板

2

电气连接器

e
d

拆卸/安装

1

拆下车门镶板

AR72.12-P-1010LW

2

释放绝缘垫, 直至可以操作开关板 (1)

3

断开电气连接器 (2)

4

释放开关板 (1) 并从车门镶板上拆下

i
安装:
确保将开关板 (1) 正确地卡止到位.

5

按照拆卸的相反顺序进行安装
