型号

205.0/1/2, 213, 253

除了代码555 (AMG 高性能座椅)

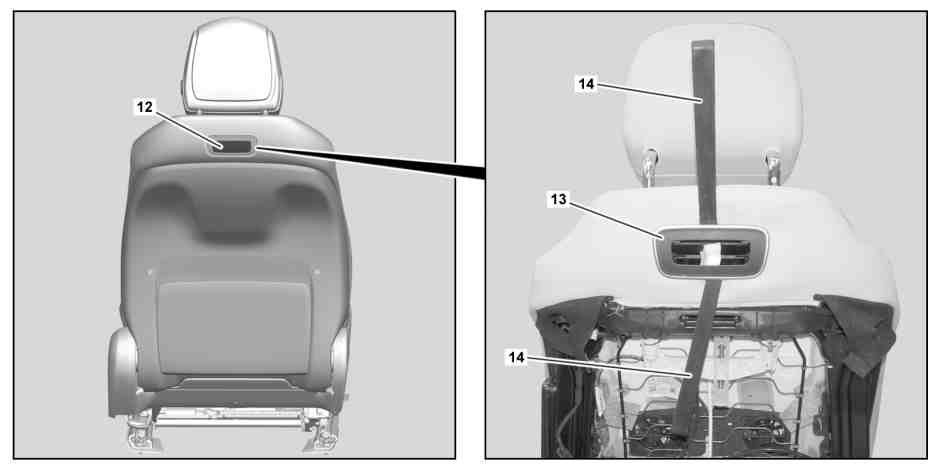

型号

293

图示为车型213，含代码866（后排娱乐系统预留装置）

12

盖板

14

长楔子

13

护盖

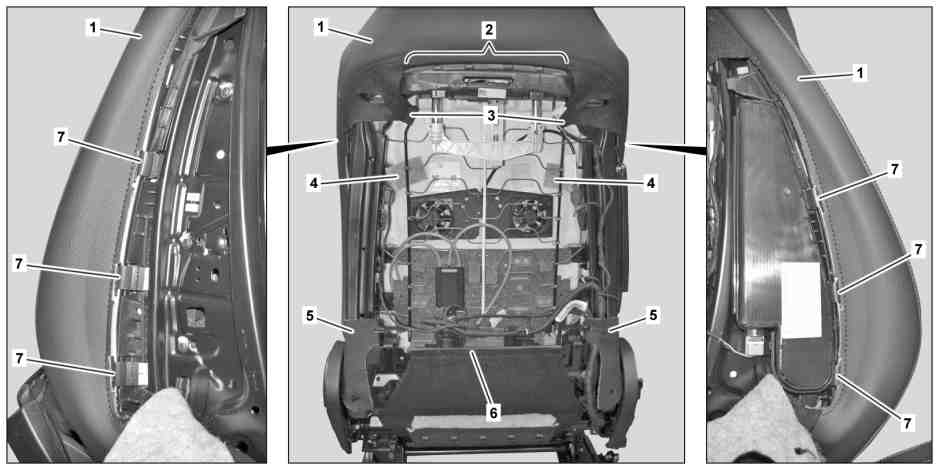

图示为车型 213（未装配左侧和右侧动态多仿形座椅/代码 432）

1

护盖

4

固定件

6

接线条

2

接线条

5

固定件

7

接线条

3

夹紧条

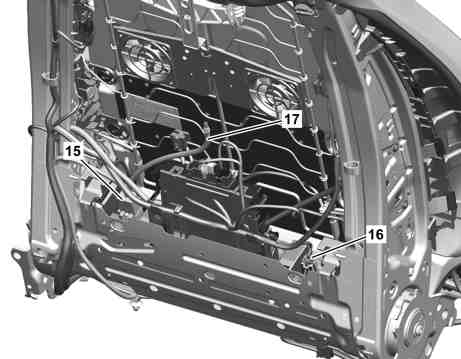

图示为车型 213，装配左侧和右侧动态多仿形座椅/代码 432 和驾驶员和前排乘客空调座椅/代码 401

15

电气连接器

16

电气连接器

17

气动管路

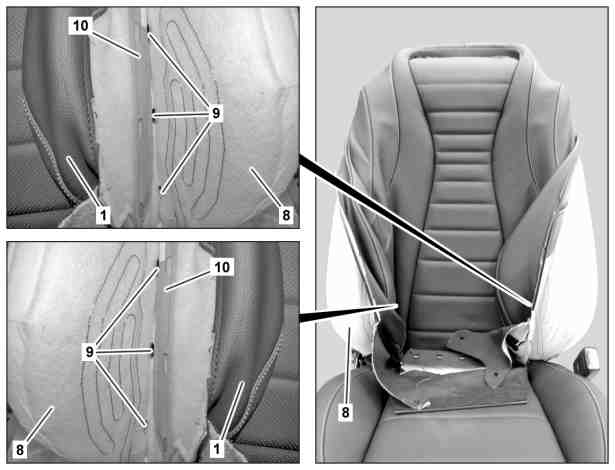

图示为车型 213

1

护盖

8

靠背支撑

9

掣子爪

10

钩环丝

e

拆卸

1

拆下座椅靠背饰件。

AR91.10-P-1912LW

2

拆下头枕导向装置。

AR91.16-P-0050LW

3

用磁铁解锁盖板 (12)，打开并固定，使其保持打开。

型号 205.0/1/2, 213, 253

带代码866 (后座区视听设备预安装)

除了代码555 (AMG 高性能座椅)

型号 293

带代码866 (后座区视听设备预安装)

4

如图所示定位长楔块 (14)，使用螺丝刀解开开口中左右侧的锁闩，然后拆下盖 (13)。

型号 205.0/1/2, 213, 253

带代码866 (后座区视听设备预安装)

除了代码555 (AMG 高性能座椅)

型号 293

带代码866 (后座区视听设备预安装)

p

小心定位长楔块 (14)。

否则可能会损坏盖罩 (1)。

l
长楔子

*115589035900

5

松开接线条 (3)。

l
拉拔钩

*140589023300

6

松开接线条 (2)。

l
拆卸工具

*205589026300

7

松开接线条 (6)。

l
拉拔钩

*140589023300

8

松开接线条 (7)。

l
拉拔钩

*140589023300

9

松开靠背套 (1) 的钩环 (4)。

10

松开靠背套 (1) 的钩环 (5)。

11

断开靠背上座椅通风电机的电气连接器并露出电线。

型号 205.0/1/2, 213, 253

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

型号 293

带代码401 (前部座椅空调)

12

断开电气连接器 (15)，然后从座椅框架上拆下，露出各电线

型号 205.0/1/2, 213, 253

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

型号 205.0/1/2, 213, 253

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码555 (AMG 高性能座椅)

型号 213

带代码902 (驾驶员和前排乘客增强型座椅加热器)

除了代码555 (AMG 高性能座椅)

型号 293

带代码401 (前部座椅空调)

型号 293

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

13

断开电气连接器 (16)，然后从座椅框架上拆下，露出各电线

型号 205.0/1/2, 253

带代码409 (前部左右多仿形座椅)

除了代码555 (AMG 高性能座椅)

型号 213

带代码432 (左右动态行驶座椅)

除了代码555 (AMG 高性能座椅)

型号 293

带代码409 (前部左右多仿形座椅)

14

打开并露出连接点处的气动管路 (17)。

型号 205.0/1/2, 253

带代码409 (前部左右多仿形座椅)

除了代码555 (AMG 高性能座椅)

型号 213

带代码432 (左右动态行驶座椅)

除了代码555 (AMG 高性能座椅)

型号 293

带代码409 (前部左右多仿形座椅)

15

如图所示，将靠背套 (1) 向前套入下部区域。

16

将钩环丝 (10) 从掣子爪 (9) 上松开。

l
拆卸工具

*205589036300

17

从座椅靠背框架上拆下座椅靠背支撑 (8) 上的座椅靠背套 (1)。

18

拆下座椅通风电机。

型号 205.0/1/2, 213, 253

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

型号 293

带代码401 (前部座椅空调)

更换座垫支撑 (8) 时。

AR91.30-P-1900LW

19

拆下护盖 (1)。

更换座垫支撑 (8) 时。

型号 205.0/1/2

除了代码555 (AMG 高性能座椅)

型号 253

除了代码555 (AMG 高性能座椅)

型号 293

AR91.18-P-1820LW

型号 213

除了代码555 (AMG 高性能座椅)

AR91.18-P-1822LWE

d

安装

20

将通用支架的切口安装到座椅靠背支撑 (8) 上。

型号 205.0/1/2, 213, 253

带代码866 (后座区视听设备预安装)

除了代码555 (AMG 高性能座椅)

型号 293

带代码866 (后座区视听设备预安装)

更换座垫支撑 (8) 时。

AR91.10-P-1120-01LWE

21

安装新的发热垫。

型号 205.0/1/2, 213, 253

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

型号 205.0/1/2, 213, 253

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码555 (AMG 高性能座椅)

型号 213

带代码902 (驾驶员和前排乘客增强型座椅加热器)

除了代码555 (AMG 高性能座椅)

型号 293

带代码401 (前部座椅空调)

型号 293

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

更换座垫支撑 (8) 时。

AR91.30-P-0014LW

22

安装盖罩 (1)。

更换座垫支撑 (8) 时。

型号 213

除了代码555 (AMG 高性能座椅)

AR91.18-P-1822LWE

型号 205.0/1/2

除了代码555 (AMG 高性能座椅)

型号 253

除了代码555 (AMG 高性能座椅)

型号 293

AR91.18-P-1820LW

23

安装座椅通风电机。

型号 205.0/1/2, 213, 253

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

型号 293

带代码401 (前部座椅空调)

更换座垫支撑 (8) 时。

AR91.30-P-1900LW

24

将座椅靠背框架上的座椅靠背支撑 (8) 与座套 (1) 对齐。

25

将钩环丝 (10) 卡入掣子爪 (9) 中。

l
拆卸工具

*205589036300

26

将座套（1）向后滑入下部区域。

27

铺设气动管路 (17) 并连接到连接点。

型号 205.0/1/2, 253

带代码409 (前部左右多仿形座椅)

除了代码555 (AMG 高性能座椅)

型号 213

带代码432 (左右动态行驶座椅)

除了代码555 (AMG 高性能座椅)

型号 293

带代码401 (前部座椅空调)

28

铺设多仿形座椅电线，在座椅靠背框架上固定到位，然后连接电气连接器 (16)。

型号 205.0/1/2, 253

带代码409 (前部左右多仿形座椅)

除了代码555 (AMG 高性能座椅)

型号 213

带代码432 (左右动态行驶座椅)

除了代码555 (AMG 高性能座椅)

型号 293

带代码409 (前部左右多仿形座椅)

29

铺设座椅加热器电线，在座椅靠背框架上固定到位，然后连接电气连接器 (15)。

型号 205.0/1/2, 213, 253

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

型号 205.0/1/2, 213, 253

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

除了代码555 (AMG 高性能座椅)

型号 213

带代码902 (驾驶员和前排乘客增强型座椅加热器)

除了代码555 (AMG 高性能座椅)

型号 293

带代码401 (前部座椅空调)

型号 293

带代码873 (左侧和右侧驾驶员座椅的座椅加热器)

30

铺设座椅靠背通风电机的电线，将其固定到位并连接至相应电气连接器。

型号 205.0/1/2, 213, 253

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

型号 293

带代码401 (前部座椅空调)

31

钩住座套 (1) 的钩环 (5)。

32

钩住座套 (1) 的钩环 (4)。

33

钩住接线条 (7)。

l
拉拔钩

*140589023300

34

钩住接线条 (6)。

l
拉拔钩

*140589023300

35

钩住接线条 (2)。

l
拆卸工具

*205589026300

36

钩住接线条 (3)。

l
拉拔钩

*140589023300

37

安装盖罩 (13)。

型号 205.0/1/2, 213, 253

带代码866 (后座区视听设备预安装)

除了代码555 (AMG 高性能座椅)

型号 293

带代码866 (后座区视听设备预安装)

i
确保座套正确锁定到位，并且没有任何折痕 (1)。

38

安装头枕导向装置。

AR91.16-P-0050LW

39

安装座椅靠背饰件。

AR91.10-P-1912LW
