型号

205, 213, 253 带发动机264, 274, 276

带代码2U8 (可选制冷剂)

型号

205, 253 带发动机177

带代码2U8 (可选制冷剂)

型号

238 带发动机264, 274, 276

带代码2U8 (可选制冷剂)

型号

257 带发动机264

带代码2U8 (可选制冷剂)

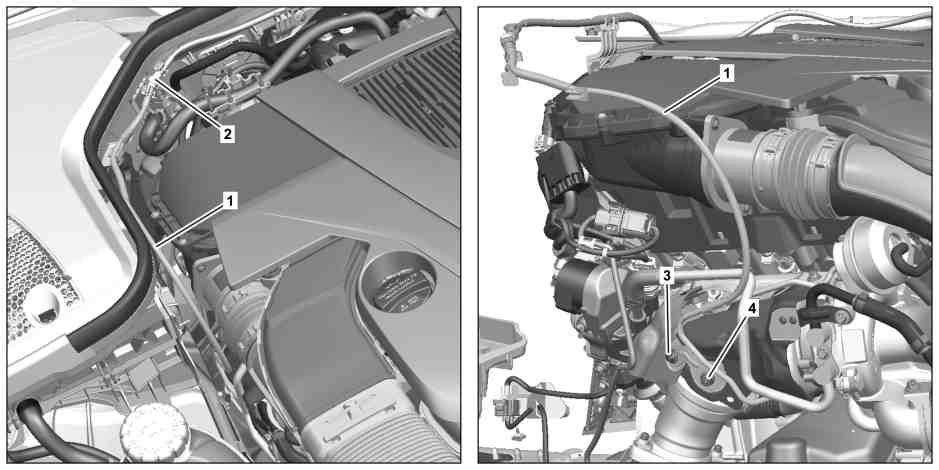

图示为发动机 276

1

管路

3

螺钉

2

分配器管接管

4

螺母

专业提示
severity=N

关于根据转动角控制的拧紧过程建立的螺栓连接的说明

AH00.00-P-0020-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1.1

拆下空气滤清器外壳

型号 205, 213, 238, 253 带发动机274

带代码2U8 (可选制冷剂)

型号 213, 238 带发动机274.9

带代码2U8 (可选制冷剂)

AR09.10-P-1150MRD

型号 205, 253 带发动机274.9

带代码2U8 (可选制冷剂)

AR09.10-P-1150MRA

1.2

拆下右侧空气滤清器外壳。

型号 205, 213, 238, 253 带发动机276

带代码2U8 (可选制冷剂)

型号 205, 253 带发动机177

带代码2U8 (可选制冷剂)

型号 205, 253 带发动机276.8

带代码2U8 (可选制冷剂)

AR09.10-P-1150MMV

型号 205 带发动机177

带代码2U8 (可选制冷剂)

AR09.10-P-1150MNA

型号 213, 238 带发动机276.8

带代码2U8 (可选制冷剂)

AR09.10-P-1152MND

型号 253 带发动机177

带代码2U8 (可选制冷剂)

AR09.10-P-1152MNG

1.3

拆下上部发动机罩.

型号 205, 213, 238, 253, 257 带发动机264

带代码2U8 (可选制冷剂)

2

松开螺栓 (3) 和螺母 (4)。

n
连接惰化管到发动机

*BA86.10-P-1002-03E

3

将管道部分 (1) 从分配器管 (2) 上拆下。

i
安装:
松开管道部分的夹子 (1)。

4

将管道部分 (1) 从紧固夹上松开并拆下。

g

检验

5

检查管道部分 (1) 是否损坏或堵塞。

如果有问题，

↓

更换管道 (1)。

6

按照拆卸的相反顺序进行安装

n
惰化

号码

名称

型号 205

型号 213

BA86.10-P-1002-03E

连接惰化管到发动机

M6

螺栓

Nm

8

8

螺母

第 1 级

Nm

8

8

第 2 级

∡°

30

30

n
惰化

号码

名称

型号 238

型号 253

BA86.10-P-1002-03E

连接惰化管到发动机

M6

螺栓

Nm

8

8

螺母

第 1 级

Nm

8

8

第 2 级

∡°

30

30

n
惰化

号码

名称

型号 257

BA86.10-P-1002-03E

连接惰化管到发动机

M6

螺栓

Nm

8

螺母

第 1 级

Nm

8

第 2 级

∡°

30
