AR83.30-P-5200LW
拆卸/安装空调壳体
27.06.2019
图示为车型 213，装配制冷剂 R744/代码 1U6
P83.30-5129-06
P83.30-4937-11
P83.30-4941-09
4
中央通风气道
N22/1
智能气候控制系统控制单元
P83.30-4942-09
图示为车型 205，装配自动智能气候控制系统/代码 581
a
风险
severity=D
操作空调系统时漏出的处于压力下的制冷剂 R744 会导致伤害
风险
。吸入高浓度的制冷剂 R744 会有窒息危险。吸入制冷剂 R744 会导致健康危险
戴上防护眼镜和防护手套. 只能在通风良好的区域工作. 只有在空调系统被排空后才能在其回路上进行修理操作.型号 213
带代码1U6 (制冷剂 R744)
AS83.00-Z-0008-01A
a
警告
severity=W
接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。
不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.
穿戴防护手套, 防护服和防护眼镜.
AS20.00-Z-0001-01A
专业提示
severity=N
关于冷却液的说明
型号 205 带发动机177, 264, 274, 276, 626, 651, 654
型号 213 带发动机177, 256, 264, 274, 276, 642, 654, 656
型号 253 带发动机177, 264, 274, 276, 642, 651, 654, 656, 780
AH20.00-N-2080-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
专业提示
severity=N
在进行修理工作时,应防止空调回路和部件受潮
AH83.30-N-0005-01A
关于处理制冷剂 R744 的说明
型号 213
带代码1U6 (制冷剂 R744)
AH83.30-P-0003-03A
1
对空调系统进行排放操作。
型号 213
带代码1U6 (制冷剂 R744)
2
拆下风挡玻璃雨刮器系统。
型号 213
带代码1U6 (制冷剂 R744)
3.1
将低压管路和高压管路从膨胀阀上拆下。
型号 205, 253
型号 213
除了代码1U6 (制冷剂 R744)
3.2
拆下螺栓 (13)。
型号 213
带代码1U6 (制冷剂 R744)
n
连接制冷剂管路 (CO2) 到蒸发器
*BA83.30-P-1010-01R
4
小心地打开冷却液膨胀箱盖 ， 释放冷却液系统中的压力并重新盖上箱盖。
5

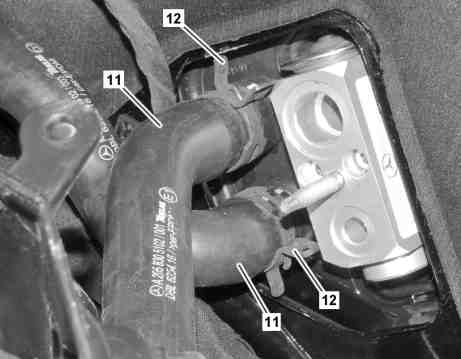

用夹紧装置夹紧冷却液软管 (11)，然后将其从热交换器上拆下。
i
收集逸出的冷却液。
6
用合适的密封塞密封热交换器的接口。
l
记录旋塞
*129589009100
7
拆下仪表板。
型号 205, 253
AR68.10-P-1000LW
8
断开正温度系数 (PTC) 暖气增强系统的正极线路和接地线。
型号 205 带发动机264, 274
带代码228 (辅助暖气)
型号 205 带发动机264, 274
带代码463 (平视显示器)
型号 205, 213 带发动机264, 274
带代码824 (低温国家用附加件)
型号 205, 213 带发动机654
型号 205, 213, 253 带发动机264, 274
带代码401 (驾驶员和前排乘客座椅空调)
型号 205, 213, 253 带发动机264, 274
带代码873 (驾驶员和前排乘客座椅加热器)
型号 213 带发动机264, 274
带代码902 (驾驶员和前排乘客增强型座椅加热器)
型号 213 带发动机642, 656
型号 253 带发动机264, 274
带代码463 (平视显示器)
型号 253 带发动机642, 651, 654, 656
AR83.70-P-8000LW
9
拆下仪表板下面的横梁。
型号 205, 253
AR62.30-P-1250LW
10

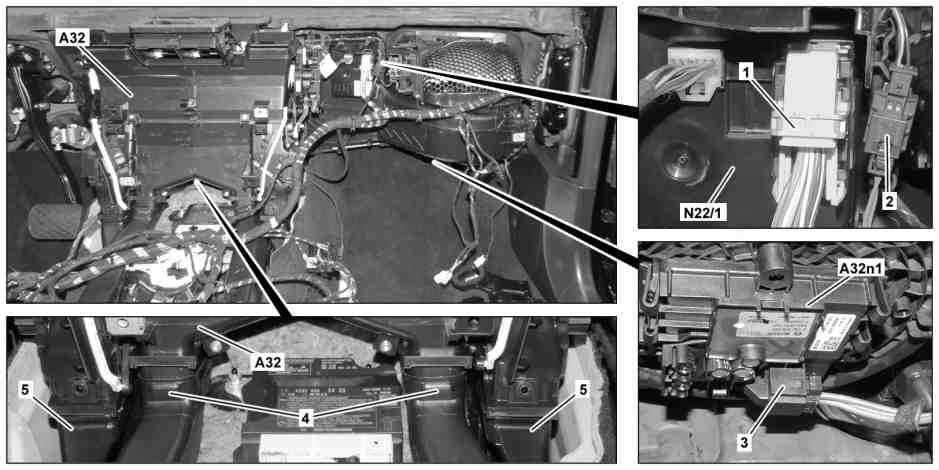

断开智能气候控制系统控制单元 (N22/1) 的电气连接器（1、2）。
11
断开鼓风机调节器 (A32n1) 的电气连接器 (3)。
12
延长空调壳体 (A32) 上的中央通风气道 (4)。
13
延长空调壳体 (A32) 上的前排脚部位置通风气道 (5)。
14
小心地拆下空调壳体 (A32) 并朝向乘客侧取下。
p
安装:

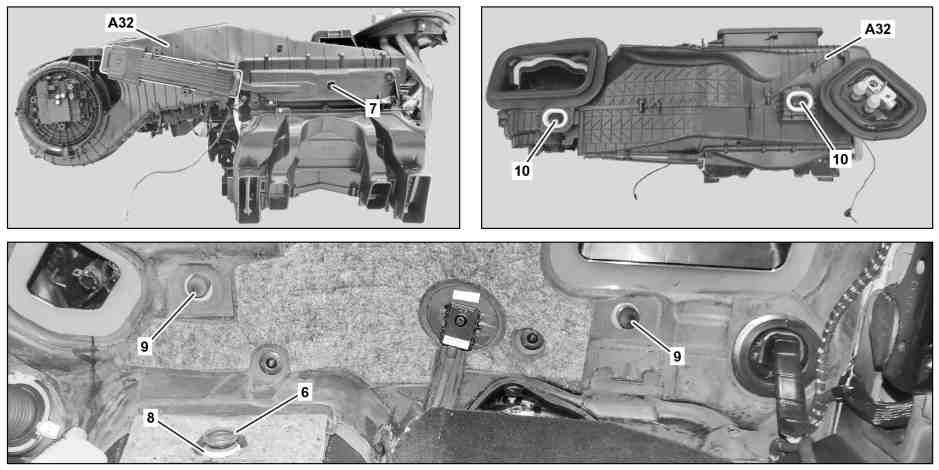

确保将密封件 (6) 正确安装在空调壳体 (A32) 的槽口 (7) 和冷凝液出口 (8) 之间。
否则冷凝液会流入车内。
i
安装:
确保将螺栓 (9) 安装在导向装置 (10) 中。
15

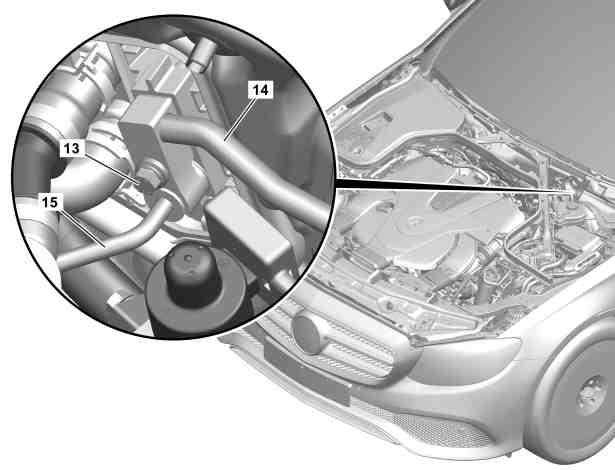

密封制冷剂管路（14、15）和蒸发器的开口。
型号 213
带代码1U6 (制冷剂 R744)
i
安装:
更换制冷剂管路 (14、15) 的密封圈。
17
加满冷却液，对发动机冷却系统 进行排气并检查密封性。
型号 205, 213, 253
型号 205 带发动机264
AR20.00-P-1142MRI
型号 213 带发动机264
AR20.00-P-1142MRH
型号 253 带发动机177
AR20.00-P-1142MNG
型号 213 带发动机177
AR20.00-P-1142MNE
型号 253 带发动机642
AR20.00-P-1142OGY
型号 213 带发动机274, 276.8, 642, 654
AR20.00-P-1142OLC
型号 205 带发动机177, 274.9, 276.8, 626, 651
型号 253 带发动机274.9, 276.8, 651
AR20.00-P-1142LW
号码
名称
型号 213
带代码1U6 (制冷剂 R744)
BA83.30-P-1010-01R
连接制冷剂管路 (CO2) 到蒸发器
Nm
12

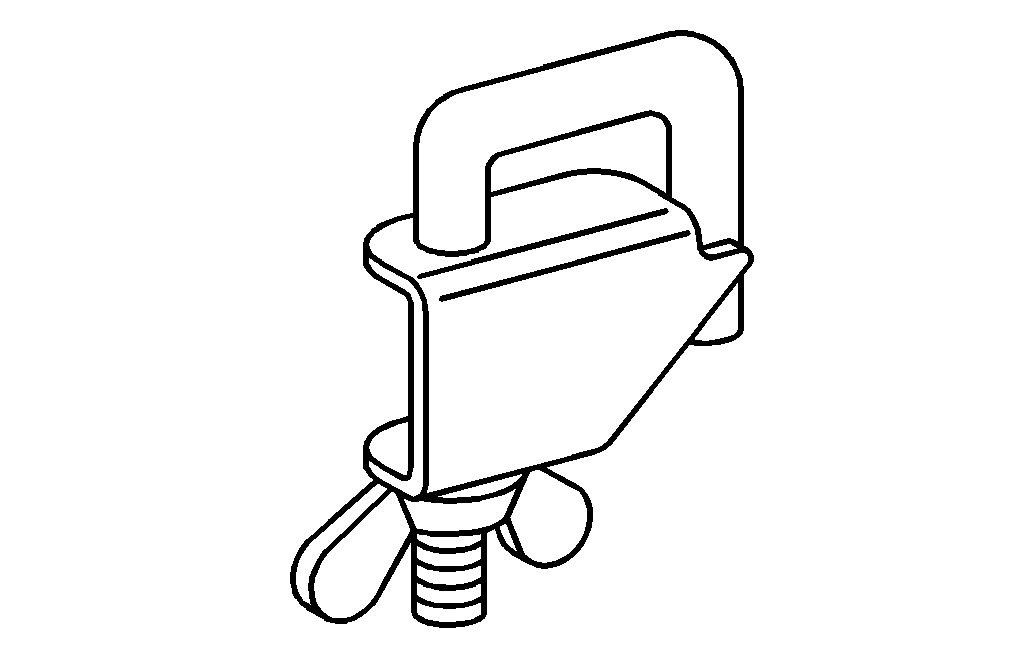

000 589 54 37 00
端子

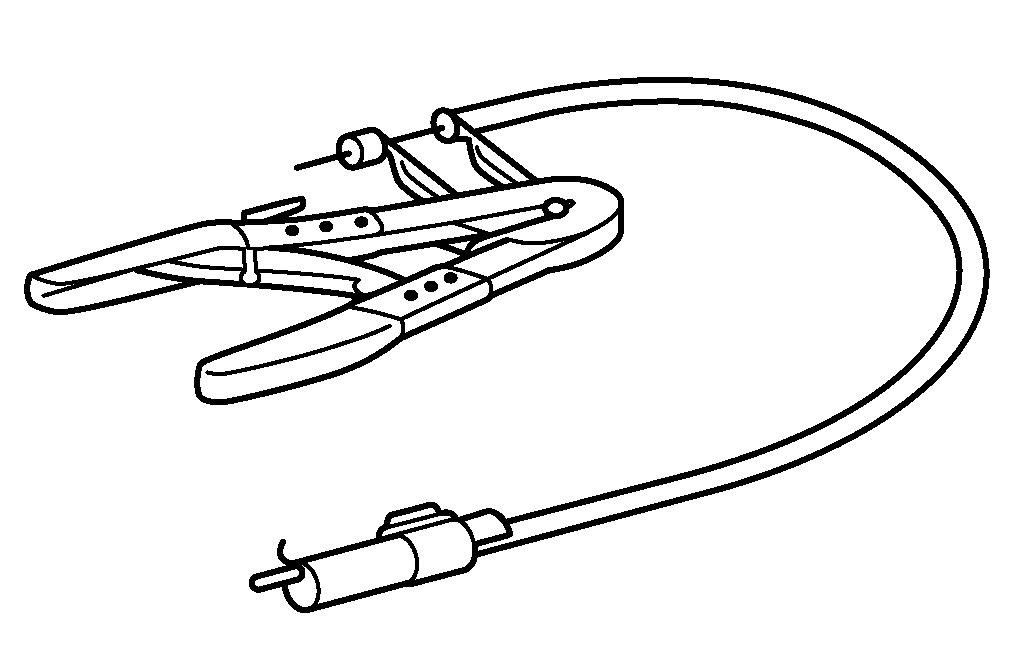

003 589 03 37 00
软管卡箍的钳子
129 589 00 91 00
记录旋塞
