型号

213

带代码581 (自动空调)

图示为车辆左侧

1

气流分配护盖

7

膨胀铆钉

2

固定卡

8

螺栓

3

后部地板覆盖层

9

电气连接器

4

空气导管

M16/33

左侧 B 柱气流分配促动马达

5

螺母

M16/34

右侧 B 柱气流分配促动马达

6

气流分配壳体

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下前排座椅

AR91.10-P-1000LW

2

拆下 B 柱镶板

AR68.30-P-4700LW

3

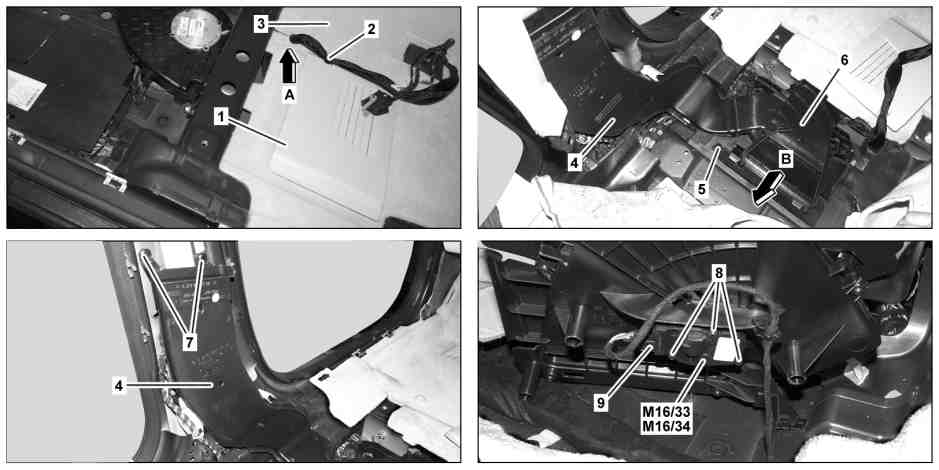

松开气流分配护盖 (1) 上的固定卡 (2)

l
夹子拆卸器

*452589016300

4

向上松开气流分配护盖 (1) (箭头 A 所示) 并拆下

5

将后部地板覆盖层 (3) 拉向一侧并折叠

6

拆下 B 柱上的膨胀铆钉 (7) 并拆下空气导管 (4)

7

松开螺母 (5)

8

向前延长气流分配护盖 (6) (箭头 B 所示) 并拆下

9

断开电气连接器 (9)

10

拆下螺钉/螺栓 (8) 并拆下左侧 B 柱气流分配促动马达 (M16/33) 或右侧 B 柱气流分配促动马达 (M16/34)

11

按照拆卸的相反顺序进行安装

12

连接诊断系统, 调校并标准化左侧 B 柱气流分配促动马达 (M16/33) 或右侧 B 柱气流分配促动马达 (M16/34), 然后删除故障记忆

a

AD00.00-P-2000-04B

i
菜单项:

自适应 (Adaptations) →

调校过程 (Teach-in processes) →

调校促动马达 (Teach-in of actuator motors ) →

标准化定位马达 (Normalizing of positioning motors)
