型号

213, 238

1

螺钉

2

支架

3

电气连接器

4

电气连接器

A26/17

主机

N112/9

HERMES 控制单元

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

连接诊断系统并执行 HERMES 控制单元 (N112/9) 的试运行

更换 HERMES 控制单元 (N112/9) 时.

a

型号 238

AD00.00-P-2000-06LWO

a

型号 213

AD00.00-P-2000-04B

2

关闭点火开关, 并将遥控钥匙存放在发射范围之外 (至少 2  米)

3

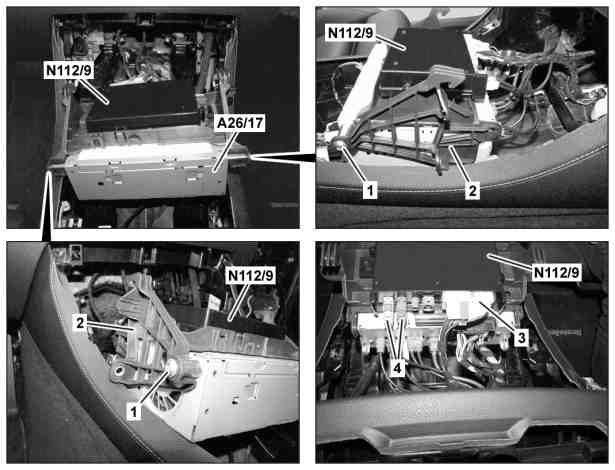

松开主机 (A26/17) 并向后拉出, 直至可拆下 HERMES 控制单元 (N112/9)

AR82.85-P-1101LWE

p

使用合适的干抹布遮盖中央控制台.

否则, 可能会损坏中央控制台.

i
不要断开主机 (A26/17) 上的电气连接器.

4

将电气连接器 (3, 4) 从 HERMES 控制单元 (N112/9) 上断开

i
电气连接器 (4) 的数量取决于安装的装备.

5

拆下螺栓 (1)

6

将支架 (2) 连同 HERMES 控制单元 (N112/9) 一起从主机 (A26/17) 上拆下

7

将螺栓 (2) 从支架底部拆下

更换 HERMES 控制单元 (N112/9) 时.

8

将 HERMES 控制单元 (N112/9) 从支架 (2) 上松开并拆下

更换 HERMES 控制单元 (N112/9) 时.

9

按照拆卸的相反顺序进行安装
