AR82.88-P-0004LWE
拆卸/安装 DSRC 天线
13.04.2016
型号
213
带代码498 (日本版本)

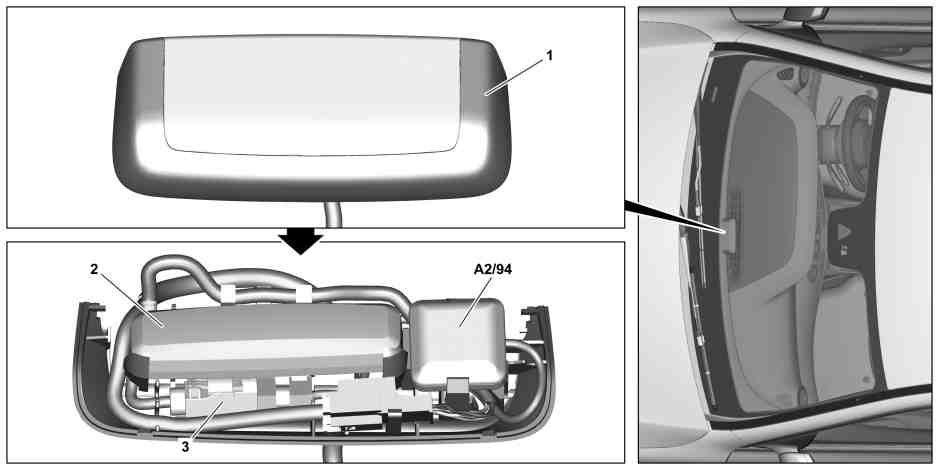

P82.62-4464-09
1
护盖
3
电气连接器
2
车辆信息通信系统 (VICS) 控制单元
A2/94
专用短程通信 (DSRC) 天线
p
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
e
d
拆卸/安装
1
松开护盖 (1)
2
松开车辆信息通信系统 (VICS) 控制单元 (2) 并在保持线路连接的情况下放到一旁
3
断开电气连接器 (3)
4
松开专用短程通信 (DSRC) 天线 (A2/94) 并拆下
5
按照拆卸的相反顺序进行安装
