型号

213, 238

更改提示

04.11.2016

新增操作步骤

操作步骤 3

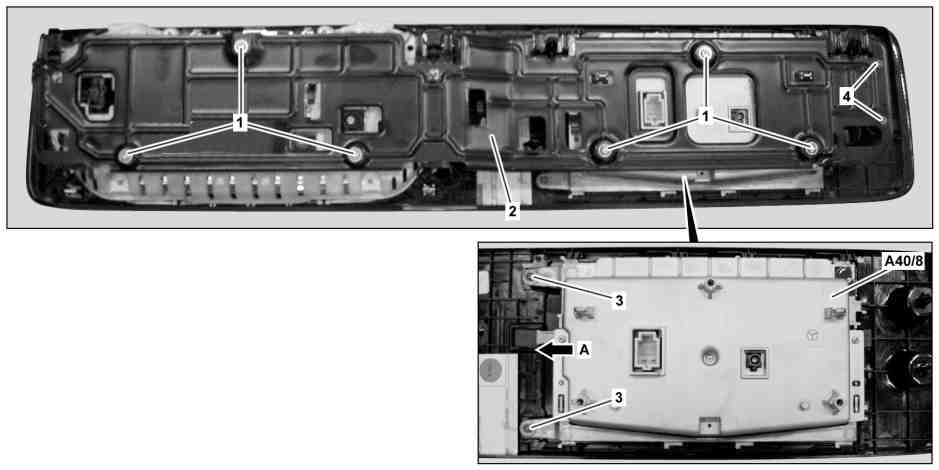

图示为车型 213, 数字仪表盘全显示屏/代码 464 除外

1

螺栓

3

螺栓

A40/8

音频/驾驶室管理及数据系统 (COMAND) 显示屏

2

支架

4

螺栓

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

执行音频/驾驶室管理及数据系统 (COMAND) 显示屏 (A40/8) 的试运行

更换音频/驾驶室管理及数据系统 (COMAND) 显示屏 (A408) 时.

a

型号 213

AD00.00-P-2000-04B

a

型号 238

AD00.00-P-2000-06LWO

2

拆下显示模块

AR54.30-P-6023LWE

i
型号 213, 238

带代码464 (全屏数字仪表盘)

音频/驾驶室管理及数据系统 (COMAND) 显示屏 (A40/8) 是显示屏模块的组成部分, 不能单独拆卸或更换

3

拆下螺钉 (1) 和螺钉 (4), 然后拆下支架 (2)

型号 213, 238

除了代码464 (全屏数字仪表盘)

4

拆下螺栓 (3)

型号 213, 238

除了代码464 (全屏数字仪表盘)

5

沿箭头 A 所示方向分开音频/驾驶室管理及数据系统 (COMAND) 显示屏 (A40/8)

型号 213, 238

除了代码464 (全屏数字仪表盘)

i
安装:
接合音频/驾驶室管理及数据系统 (COMAND) 显示屏 (A40/8) 时必须听到声响.

6

拆下音频/驾驶室管理及数据系统 (COMAND) 显示屏(A40/8)

型号 213, 238

除了代码464 (全屏数字仪表盘)

7

按照拆卸的相反顺序进行安装
