型号

213, 238 带变速箱725

带代码897 (前部无线电话充电装置)

型号

213, 238 带变速箱725

带代码899 (多功能电话)

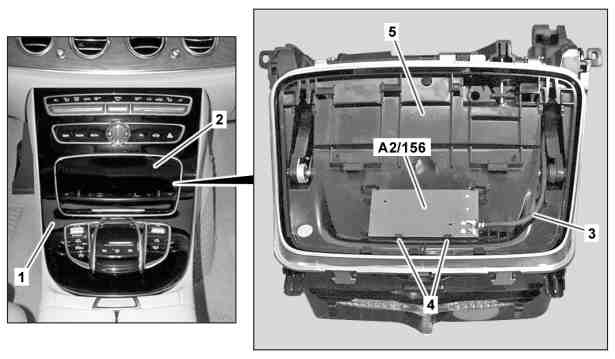

1

中央控制台护盖

2

护盖

3

电线

4

掣子爪

5

储物箱

A2/156

近场通讯 (NFC) 天线

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下中央控制台护盖 (1)

型号 213 带变速箱725

带代码897 (前部无线电话充电装置)

型号 213 带变速箱725

带代码899 (多功能电话)

AR68.20-P-2350LW

型号 238 带变速箱725

带代码897 (前部无线电话充电装置)

型号 238 带变速箱725

带代码899 (多功能电话)

AR68.20-P-2350LWO

2

将储物箱 (5) 从中央控制台护盖 (1) 上拆下

3

松开并沿行驶方向将护盖 (2) 从储物箱 (5) 上向后拆下

p

不要使用锋利的工具.

否则可能会损坏护盖 (2).

p
安装:

卡止到位前, 检查护盖 (2) 是否位于正确位置.

否则, 可能会损坏固定件和护盖 (2).

4

断开移动电话托座控制单元上的电气连接器并露出电线 (3)

5

释放掣子爪 (4), 然后向外拉并将近场通讯天线 (A2/156) 连同电线 (3) 一起拆下

6

按照拆卸的相反顺序进行安装
