AR82.60-P-0003LWE
拆卸/安装 VICS 控制单元
13.04.2016
型号
213
带代码498 (日本版本)

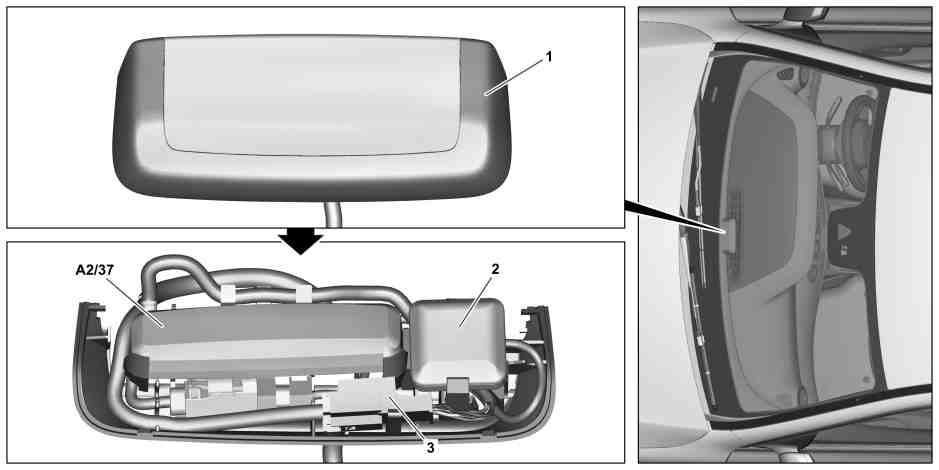

P82.88-2057-09
1
护盖
3
电气连接器
2
专用短程通信 (DSRC) 天线
A2/37
车辆信息通信系统 (VICS) 控制单元
p
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
e
d
拆卸/安装
1
松开护盖 (1)
2
松开专用短程通信 (DSRC) 天线 (2) 并在保持线路连接的情况下放到一旁
3
断开电气连接器 (3)
4
松开并拆下车辆信息通信系统 (VICS) 控制单元 (A2/37)
5
按照拆卸的相反顺序进行安装
