型号

205 （205.4除外）

型号

213

型号

217.3

型号

222

型号

253, 293

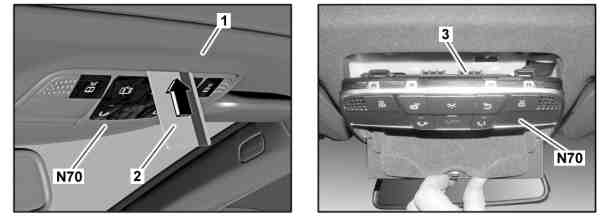

图示为车型 222

1

车顶内衬

2

塑料卡片

3

锁止装置

N70

上方控制面板控制单元

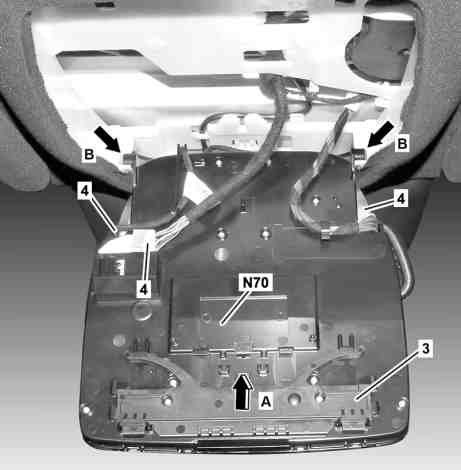

图示为车型 222

3

锁止装置

4

电气连接器

N70

上方控制面板控制单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

执行上方控制面板控制单元 (N70) 的调试。

安装新的上方控制面板控制单元 (N70) 时。

a

型号 293

AD00.00-P-2000-06FR

a

型号 205 （205.4除外）, 213, 217.3, 222, 253

AD00.00-P-2000-04B

2

闭点火开关并将遥控钥匙存放在发射范围以外（至少 2 m）。

3

将一张塑料卡片 (2) 或类似物件（约 2 mm 厚）沿着车顶内衬 (1) 和上方控制面板控制单元 (N70) 中间的垂线位置插入，沿行驶方向（箭头 A 所示）解锁锁止装置 (3) 并将上方控制面板控制单元 (N70) 向下折叠。

4

松开并断开上方控制面板控制单元 (N70) 上的所有电气连接器 (4)。

i
数量随设备而变。

5

将上方控制面板控制单元 (N70) 从支架（箭头 B 所示）上松开并拆下。

6

更换计价器托架。

型号 213

带代码336 (车顶控制板的出租车自动计价器托架)

安装新的上方控制面板控制单元 (N70) 时。

7

按照与拆卸相反的顺序进行安装。
