型号

205.0/1

型号

213.0/1

截至2021年款

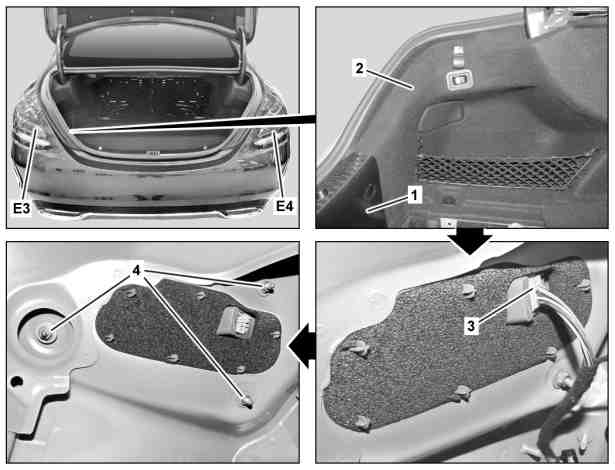

图示为车型 205.0 的左侧尾部灯组 (E3)

1

车尾中部镶板

2

侧镶板

3

电气连接器

4

螺母

E3

左侧尾部灯组

E4

右侧尾部灯组

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

e
d

拆卸/安装

1

拆下车尾中部件饰板 (1)。

AR68.30-P-4785LW

2.1

松开左侧尾部灯组 (E3) 或右侧尾部灯组 (E4) 区域内的侧面饰件 (2)，直至可以接触到螺母 (4)。

型号 205.0/1

型号 213.0/1

截至2021年款

除了代码811 (高端音响系统)

型号 205.0/1

AR68.30-P-4800LW

型号 213.0/1

截至2021年款

除了代码811 (高端音响系统)

AR68.30-P-4800LWE

2.2

拆下左侧面饰件 (2)。

型号 213.0/1

截至2021年款

带代码811 (高端音响系统)

拆下左侧尾部灯组 (E3) 时。

AR68.30-P-4800LWE

3

拆下重低音扬声器。

型号 213.0/1

截至2021年款

带代码811 (高端音响系统)

拆下左侧尾部灯组 (E3) 时。

AR82.62-P-7841LWE

4

将电气连接器 (3) 从左侧尾部灯组 (E3) 或右侧尾部灯组 (E4) 上松开并断开。

5

拆下螺母 (4)。

6

拆下左侧尾部灯组 (E3) 或右侧尾部灯组 (E4)。

p

小心地拆下左侧尾部灯组 (E3) 或右侧尾部灯组 (E4)。

否则可能损坏翼子板上的支座。

7

按照拆卸的相反顺序进行安装。
