型号

205

型号

213, 238

型号

253

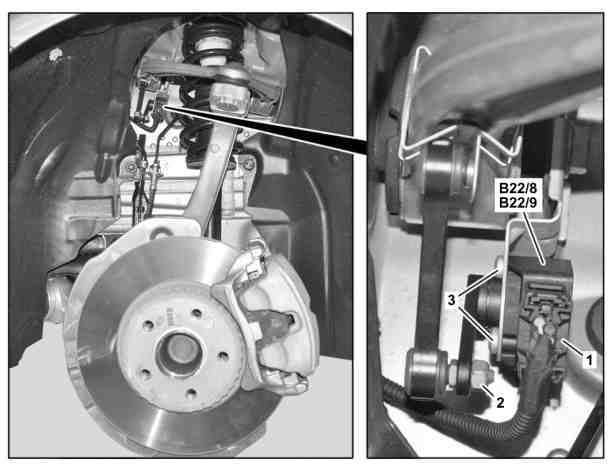

图示为车型 205，全时四轮驱动 (4MATIC)/M005 除外，车辆左侧

1

连接器

2

螺母

3

螺钉

B22/8

左前水平高度感测器

B22/9

右前水平高度感测器

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e
d

拆卸/安装

1

拆下左前/右前轮

AR40.10-P-1102A

2

松开并分开相应的插头 (1)

3

分开前方区域的左前/右前翼子板内衬并向前推

型号 205, 253

AR88.10-P-1300LW

型号 213, 238

AR88.10-P-1300LWE

4

旋开螺母 (2) 并取下左前水平高度感测器 (B22/8) 或右前水平高度感测器 (B22/9) 上的连杆

i
不要扭转左前水平高度感测器 (B22/8) 或右前水平高度感测器 (B22/9)。

i
注意安装位置。

5

拆下螺钉/螺栓 (3)，然后拆下左前水平高度感测器 (B22/8) 或右前水平高度感测器 (B22/9)

6

按照拆卸的相反顺序进行安装

校准

7

使用诊断系统校准左前水平高度感测器 (B22/8) 或右前水平高度感测器 (B22/9)

更换左前水平高度感测器 (B22/8) 或右前水平高度感测器 (B22/9) 时。

a

型号 238

AD00.00-P-2000-06LWO

a

型号 205, 213, 253

AD00.00-P-2000-04B

g

检验

8

检查大灯调节，如有必要，就进行校正

更换左前水平高度感测器 (B22/8) 或右前水平高度感测器 (B22/9) 时。

e

型号 205, 253

AP82.10-P-8260E

e

型号 213, 238

AP82.10-P-8260J
