型号

205, 238, 253, 293

带代码P49 (后视镜套件)

型号

213, 217, 222

1

电气连接器

4

外壳

2

掣子爪

M21/1e1

左侧车外后视镜环境照明灯

3

掣子爪

M21/2e1

右侧车外后视镜环境照明灯

e
d

拆卸/安装

1

拆下车窗玻璃调整驱动装置。

AR88.70-P-9060LF

2

将 360° 摄像头从车外后视镜上拆下。

型号 205.0/1/2, 253.9

截至2016年款

带代码501 (360°摄像头)

带代码P49 (后视镜套件)

AR54.30-P-3002LW

型号 205.0/1/2, 253.9

始自2016年款

带代码501 (360°摄像头)

带代码P49 (后视镜套件)

型号 205.3/4, 238, 253.3

带代码501 (360°摄像头)

带代码P49 (后视镜套件)

型号 213

带代码501 (360°摄像头)

型号 293

带代码501 (360°摄像头)

带代码P49 (后视镜套件)

AR54.65-P-3002LW

型号 217, 222

带代码501 (360°摄像头)

AR54.30-P-3002LF

3

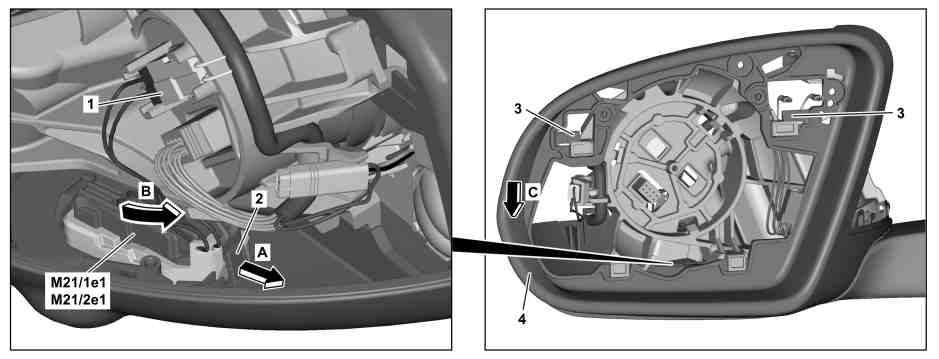

断开电气连接器 (1)。

4

将左侧车外后视镜环境照明灯 (M21/1e1) 或右侧车外后视镜环境照明灯 (M21/2e1) 从掣子爪 (2)（箭头 A）上松开。

5

将掣子爪 (3) 从外壳 (4) 上松开。

6

展开左侧车外后视镜环境照明灯 (M21/1e1) 或右侧车外后视镜环境照明灯 (M21/2e1)（箭头 B 所示），展开过程中将外壳 (4)（箭头 C）略向下压。

p

小心地向下推动外壳 (4)，且不要太远。

否则可能会损坏外壳 (4)。

7

按照与拆卸相反的顺序进行安装。
