型号

205

带代码882 (车内空间固定)

型号

213, 238, 253

带代码882 (车内保护系统和防拖车保护)

除了代码228 (辅助暖气)

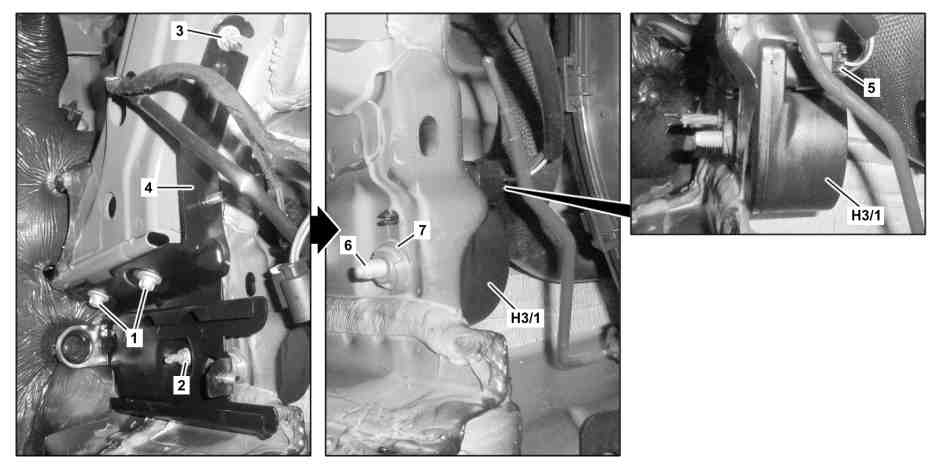

图示为车型 205, 装配辅助加热器/代码 (228)

1

螺栓

5

电气连接器

2

螺母

6

螺纹接线柱

3

螺母

7

防盗螺母

4

托架盘

H3/1

警笛

e

拆卸

1

停用防盗警报系统 (ATA)

2

分开车载电气系统蓄电池的接地线

型号 238

带代码882 (车内保护系统和防拖车保护)

除了代码228 (辅助暖气)

AR54.10-P-0003LWO

型号 205

带代码882 (车内空间固定)

型号 213, 253

带代码882 (车内保护系统和防拖车保护)

除了代码228 (辅助暖气)

AR54.10-P-0003LW

3

拆下右侧翼子板中翼子板内衬板的后部

型号 205

带代码882 (车内空间固定)

型号 253

带代码882 (车内保护系统和防拖车保护)

除了代码228 (辅助暖气)

AR88.10-P-1300LW

型号 213, 238

带代码882 (车内保护系统和防拖车保护)

除了代码228 (辅助暖气)

AR88.10-P-1300LWE

4

拆下辅助加热器

型号 205

带代码228 (辅助暖气)

带代码882 (车内空间固定)

AR83.70-P-5302LW

5

松开螺栓 (1), 松开螺母 (2), 松开螺母 (3), 然后拆下托架盘 (4)

型号 205

带代码228 (辅助暖气)

带代码882 (车内空间固定)

6

断开电气连接器 (5)

a
注意危险！

弧焊所使用的高电压存在致命的
风险
。在有高危易燃品的区域进行焊接时有爆炸的
风险
。焊接时溅出的焊渣和紫外线有造成
受伤的
风险
。吸入焊接气体有中毒的
风险
。

使用隔垫. 穿戴防护服, 防护眼镜及防护面罩. 从危险区域移走高度易燃材料. 使用排气系统.

AS00.00-Z-0007-01A

7

将市售螺母紧固到车身的螺纹销 (6) 上并使用点焊焊接防盗螺母 (7)

A

000 588 02 84 00 焊接器

WS60.00-P-0022K

8

将市售螺母连同防盗螺母 (7) 一起松开

9

拆下警笛 (H3/1)

d

安装

10

将警笛 (H3/1) 放置在车身上, 然后拧紧新的防盗螺母 (7)

n
螺母 - 连接喇叭到车身

*BA80.50-P-1001-01D

l
套筒

*246589000900

11

连接电气连接器 (5)

12

插入托架盘 (4), 然后拧紧螺栓 (1) 以及螺母 (2, 3)

型号 205

带代码228 (辅助暖气)

带代码882 (车内空间固定)

13

安装辅助加热器

型号 205

带代码228 (辅助暖气)

带代码882 (车内空间固定)

AR83.70-P-5302LW

14

安装右侧翼子板中翼子板内衬板的后部

型号 205

带代码882 (车内空间固定)

型号 253

带代码882 (车内保护系统和防拖车保护)

除了代码228 (辅助暖气)

AR88.10-P-1300LW

型号 213, 238

带代码882 (车内保护系统和防拖车保护)

除了代码228 (辅助暖气)

AR88.10-P-1300LWE

15

连接车载电气系统蓄电池的接地线

型号 238

带代码882 (车内保护系统和防拖车保护)

除了代码228 (辅助暖气)

AR54.10-P-0003LWO

型号 205

带代码882 (车内空间固定)

型号 213, 253

带代码882 (车内保护系统和防拖车保护)

除了代码228 (辅助暖气)

AR54.10-P-0003LW

n
防盗警报系统

号码

名称

型号 205

型号 213

BA80.50-P-1001-01D

螺母 - 连接喇叭到车身

Nm

10

10

n
防盗警报系统

号码

名称

型号 238

型号 253

BA80.50-P-1001-01D

螺母 - 连接喇叭到车身

Nm

10

10
