型号

213, 238.3

带代码413 (全景式滑动车顶)

1

关闭柔性玻璃元件 (3).

如果安装有柔性玻璃元件 (3).

2

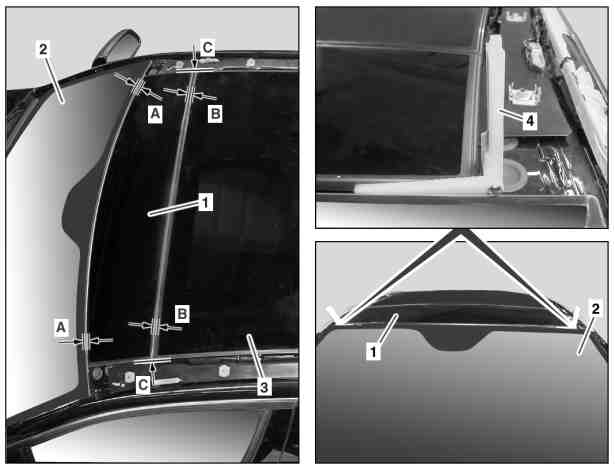

在助手的协助下放置前部固定元件 (1), 小心放下并轻轻压上.

3

l
 将已根据拆卸之前确定的尺寸 (A, B) 调节好的测隙规插入在前部固定元件 (1) 和风挡玻璃 (2) 或柔性玻璃元件 (3) 之间, 然后对齐前部固定元件 (1).

i
根据修理范围, 可能需要拆下风挡玻璃 (2) 或柔性玻璃元件 (3). 使用两个缝隙尺寸 (A, B) 中的其中一个即可足以对齐前部固定元件 (1).

4.1

如果安装有柔性玻璃元件 (3).

根据过渡尺寸 (C) 使前部固定元件 (1) 与柔性玻璃元件 (3) 平齐.

4.2

如果安装有柔性玻璃元件 (3).

将前部固定元件 (1) 在侧车顶镶板之间居中.

5

放置车顶轨或雨水槽, 对齐前部固定元件 (1) 侧部.

i
只有在粘结剂材料完全固化后才可拆下车顶轨或雨水槽.

6

使用胶带条固定前部固定元件 (1), 以防滑动.

7

粘结剂固化期间在前部固定元件 (1) 上施加适当的负荷.

p
使用沙袋等具有较大表面的重物.

否则会损坏前部固定元件 (1).

8

小心地拆下吸盘工具.
