型号

213

带代码413 (全景式滑动车顶)

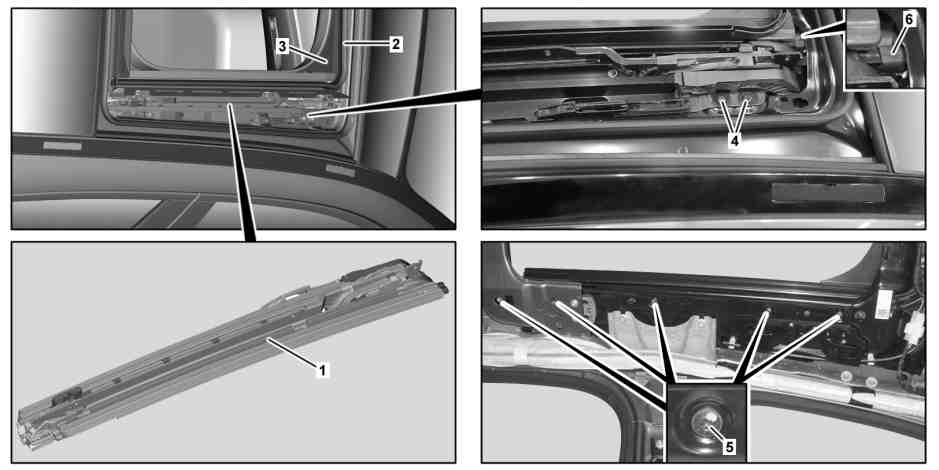

1

导轨

4

螺栓

2

密封件

5

螺钉

3

盖罩

6

导管

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e
d

拆卸/安装

1

掀开后滚筒遮阳帘

AR77.21-P-0201LWE

2

拆下左/右全景天窗遮阳帘驱动拉索

AR77.21-P-0230NKA

3

拆下全景式滑动天窗马达

AR77.21-P-0002LWE

i
全景滑动天窗电机是由全景式滑动天窗控制模块组成的。

4

拆下挡风板

AR77.21-P-0100LWE

5

拆下密封件 (2)

6

拆下盖罩 (3)

7

松开螺栓 (4, 5)

8

将全景天窗导轨 (1) 从全景式滑动天窗上拆下并将全景天窗驱动拉索从导管 (6) 上拉出

9

按照拆卸的相反顺序进行安装
