型号

205.0/1/2, 213, 253, 293

带代码313 (左右侧后车门中的遮阳帘)

图示为车型 205.0

1

车门衬里

2

饰件

4

护盖

图示为车型 205.0

3

塑料点焊焊点

图示为车型 205.0

5

遮阳帘

6

把手

e
d

拆卸/安装

1

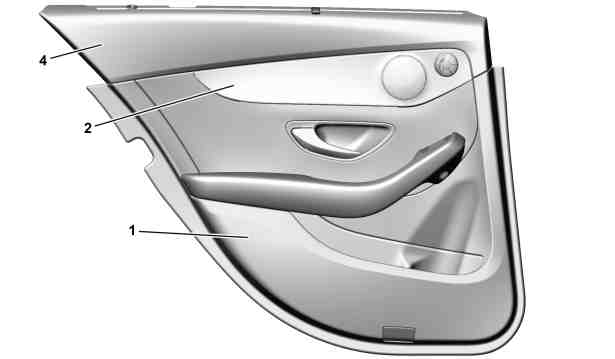

从左后车门或右后车门上拆下车门衬里 (1)

AR72.12-P-1010LW

2

松开饰件 (2) 并拆下

l
安装楔

*110589035900

3.1

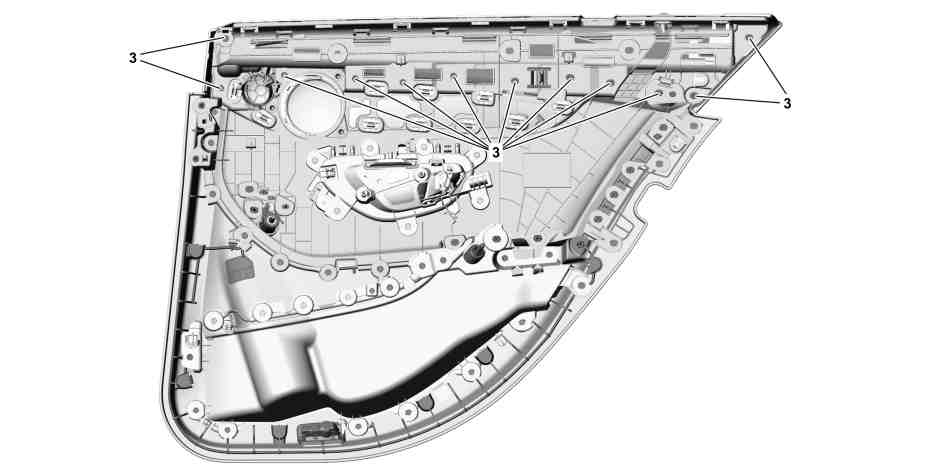

钻除塑料点焊焊点 (3) 并拆下护盖 (4)

如果用塑料点焊焊点 (3) 固定遮阳帘 (5).

i
安装:
遮阳帘 (5) 的把手 (6) 必须位于护盖 (4) 的外侧.

i
安装:
用螺栓更换钻除的塑料点焊焊点 (3).

用修理包中的螺栓固定护盖 (4).

3.2

旋开螺栓并拆下护盖 (4)

如果用螺栓固定遮阳帘 (5).

i
安装:
遮阳帘 (5) 的把手 (6) 必须位于护盖 (4) 的外侧.

4

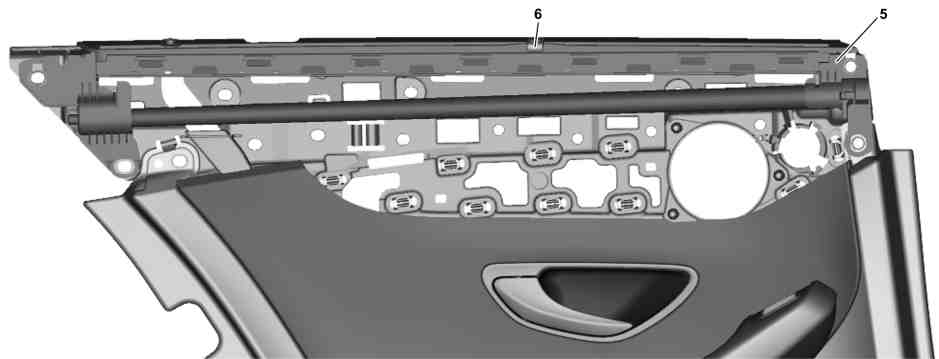

拆下遮阳帘 (5)

5

按照拆卸的相反顺序进行安装
