型号

205.0/1/2

型号

213

型号

253

型号

293

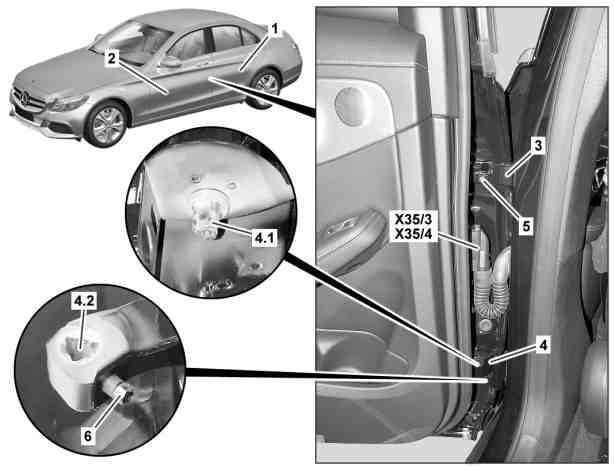

图示为车型 205.0 的左后车门 (1)

1

后车门

2

前车门

3

铰链

4

铰链

4.1

铰链螺栓

4.2

螺栓支座

5

平头螺钉

6

平头螺钉

X35/3

左后车门电气连接器

X35/4

右后车门电气连接器

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

打开前车门 (2)。

2

完全打开后车门 (1) 的下部侧车窗。

3

关闭点火开关。

4

将接线地从蓄电池上断开。

型号 205.0/1/2

型号 213

型号 253

AR54.10-P-0003LW

型号 293

AR54.10-P-0003EQ

5

断开左后车门电气连接器 (X35/3) 或右后车门电气连接器 (X35/4)。

6

拆下平头螺钉 (5) 的护盖。

7

将铰链（3、4）上的平头螺钉（5、6）拧松 3 圈。

i
安装:
修复平头螺钉（5、6）上损坏的油漆。

n
铰链分离装置的埋头螺钉

*BA72.10-P-1003-01W

8

将后车门 (1) 从下部合页上拆下并放置在适当的底座上。

p

小心地拆下后车门 (1) 和插入件。

否则后车门 (1) 会接触到车辆，且油漆可能会受损。

i
安装:
铰链螺栓 (4.1) 的外轮廓应与螺栓支座 (4.2) 的内轮廓平齐。

i
需要助手的帮助。

9

按照与拆卸相反的顺序进行安装

g

检验

10

检查后车门 (1) 上的间隙尺寸，必要时调节。

AR72.12-P-0650LW

11

对电动车窗执行功能测试，并使其标准化。

n
前车门

号码

名称

型号 205.0/1/2

型号 213

BA72.10-P-1003-01W

铰链分离装置的埋头螺钉

Nm

20

20

n
前车门

号码

名称

型号 253

型号 293

BA72.10-P-1003-01W

铰链分离装置的埋头螺钉

Nm

20

20
