型号

213.1

1

密封件

2

车窗框架镶板

3

内部密封导轨

1.1

密封件

1.2

车窗玻璃导轨密封件

1.3

密封件

4

饰件

5

护盖

6

外部密封导轨

7

保护条

1

密封件

1.1

密封件

1.2

车窗玻璃导轨密封件

1.3

密封件

a
注意危险！

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

e
d

拆卸/安装

1

拆下后车门上的车门内衬

AR72.12-P-1010LW

2

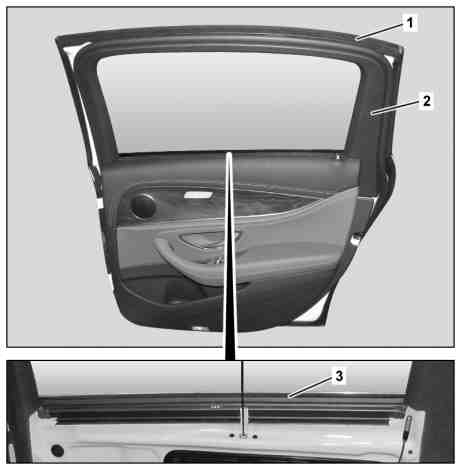

拆下车窗框架饰板 (2)

i
车窗框架饰板 (2) 固定在车窗框架上.

3

拆下内部密封轨道 (3).

p

小心地将内部密封轨道 (3) 从车门内镶板的卷边中取出.

否则内部密封轨道 (3) 会变形且必须更换.

i
安装:
使用肥皂水润湿装配区域.

l
安装楔

*110589035900

4

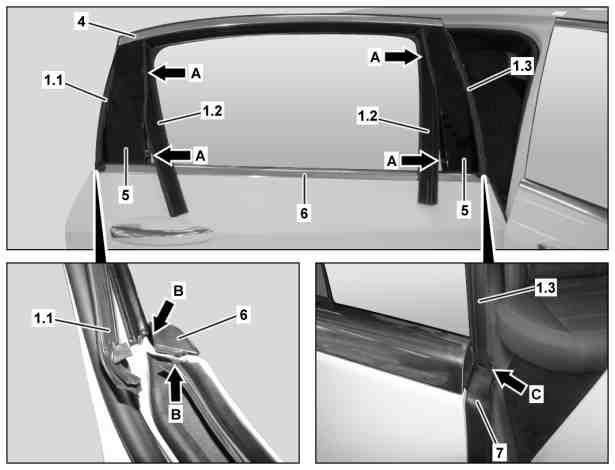

将密封件 (1.1) 从切口 (箭头 B) 和盖板 (5) 上松开

i
安装:
使用肥皂水润湿装配区域.

5

将密封件 (1.3) 从保护套 (7) 的盖板 (5) 和切口 (箭头 C) 上松开

i
安装:
使用肥皂水润湿装配区域.

6

借助于支架从后端开始拆下外侧密封轨道 (6)

p

小心地将外侧密封轨道 (6) 从车门内镶板的卷边上抬出.

否则外侧密封轨道 (6) 会变形或损坏油漆.

i
安装:
使用肥皂水润湿装配区域.

l
安装楔

*110589035900

7

将车窗导轨密封件 (1.2) 从盖板 (5), 车窗玻璃导轨和车窗玻璃槽中拉出

i
安装:
使用肥皂水润湿装配区域.

8

将螺栓 (箭头 A) 从盖板 (5) 上松开

i
安装:
确保盖板 (5) 正确安装.

9

拆下护盖 (5)

10

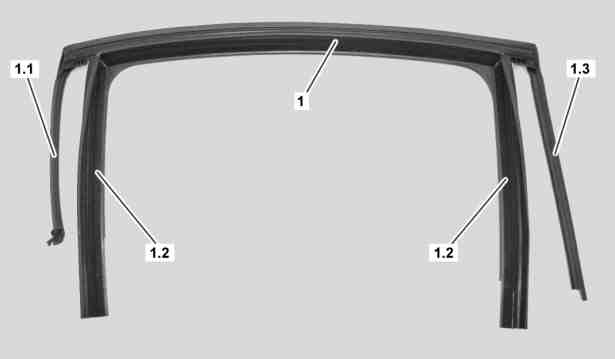

将饰件 (4) 从密封件 (1) 上提出并拆下

p

小心地提出饰件 (4).

否则饰件 (4) 会变形且必须更换.

i
安装:
使用肥皂水润湿装配区域.

l
安装楔

*110589035900

11

将密封件 (1) 从车窗框架上拆下

i
安装:
使用肥皂水润湿装配区域.

l
安装楔

*110589035900

12

按照拆卸的相反顺序进行安装
