型号

205.0/1/2

型号

213

型号

253

型号

293

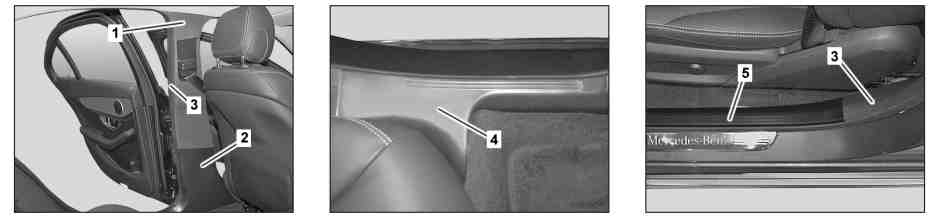

图示为车型 205.0

1

上部 B 柱镶板

4

后登车护板模制件

2

下部 B 柱镶板

5

前登车护板模制件

3

护边

6

护盖

7

安全带端部配件

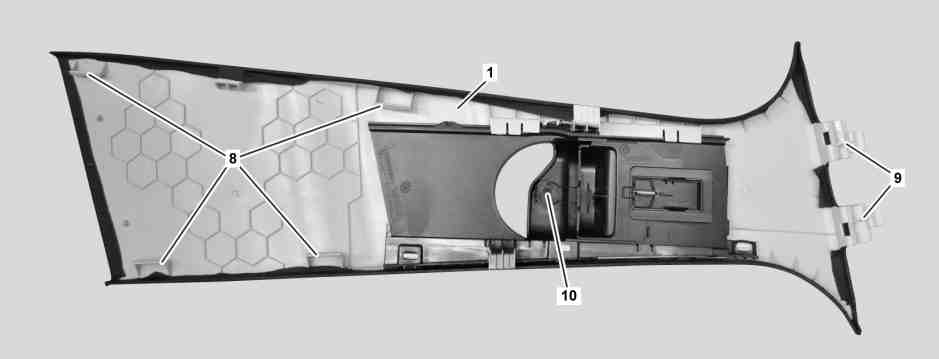

1

上部 B 柱镶板

9

导向装置

8

固定片

10

支座

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

将前排座椅向前移动至极限位置。

2

松开前登车护板 (5) 和后登车护板 (4)。

拆卸底部 B 柱镶板 (2) 时。

AR68.30-P-4100LW

3

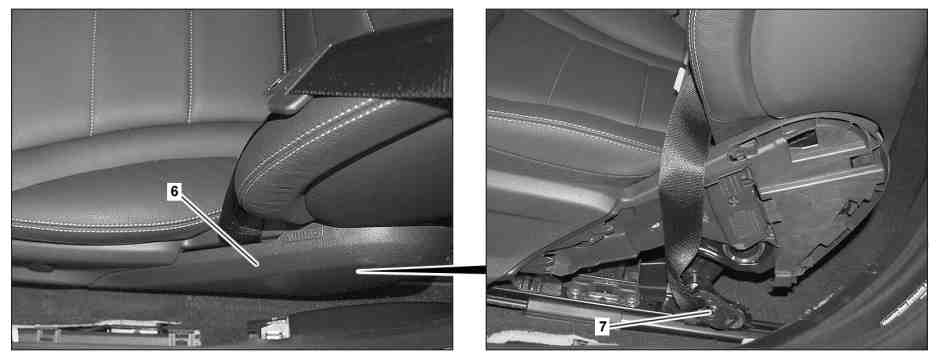

拆下饰板 (6)。

型号 205.0/1/2, 213, 253, 293

带代码P65 (座椅舒适模式套件)

带代码U22 (4 路径腰部支撑)

型号 205.0/1/2, 213, 253

带代码555 (AMG Performance 座椅)

带代码U22 (4 路径腰部支撑)

AR91.10-P-1201LWA

型号 205.0/1/2, 253

带代码U22 (4 路径腰部支撑)

除了代码409 (前排左/右侧多仿形座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 213

带代码U22 (4 路径腰部支撑)

除了代码432 (左右侧动态多仿形座椅)

除了代码555 (AMG Performance 座椅)

除了代码P65 (座椅舒适模式套件)

型号 293

带代码U22 (4 路径腰部支撑)

除了代码409 (前排左/右侧多仿形座椅)

除了代码P65 (座椅舒适模式套件)

AR91.10-P-1201LW

4

拆下安全带端部配件 (7)。

型号 205.0/1/2, 213, 253, 293

除了代码460 (加拿大版本)

除了代码494 (美国版本)

AR91.40-P-1030-02A

型号 205.0/2, 213, 253, 293

带代码460 (加拿大版本)

型号 205.0/2, 213, 253, 293

带代码494 (美国版本)

AR91.40-P-1030-02LWE

5

松开顶部 B 柱饰板 (1) 区域中和底部 B 柱饰板 (2) 区域中的护边 (3)。

i
安装:
确保护边 (3) 正确落座。

6

将顶部 B 柱饰板 (1) 从固定片 (8)上松开，向下移出导轨 (9)，然后从安全带上拆下。

i
安装:
将上部 B 柱镶板 (1) 的支架 (10) 定位在安全带导向装置固定器处的螺钉上。

7

松开下部 B 柱饰板 (2) 并将其拆下。

8

按照与拆卸相反的顺序进行安装
