型号

213.1

图示为装配后车窗电动遮阳帘/代码 540 和后车门遮阳帘/代码 297 的车型

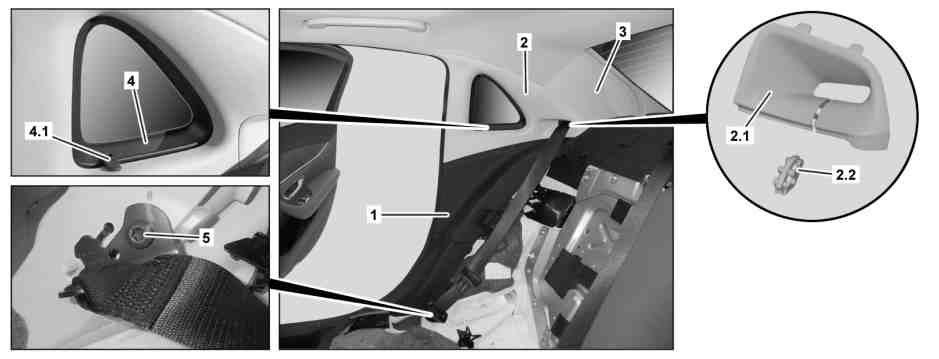

1

侧镶板

2.2

连接器

4.1

手柄

2

C 柱内镶板

3

C 柱后镶板

5

螺钉

2.1

安全带通道

4

C 柱外镶板

图示为装配后车窗电动遮阳帘/代码 540 和后车门遮阳帘/代码 297 的车型

3

C 柱后镶板

4

C 柱外镶板

图示为装配后车窗电动遮阳帘/代码 540 和后车门遮阳帘/代码 297 的车型

4

C 柱外镶板

6

螺母

7

车窗气囊

e
d

拆卸/安装

1

拆下侧镶板 (1)

AR68.30-P-4780LWE

2

拆下螺栓 (5), 然后拆下安全带端部配件

型号 213.1

除了代码223 (可电动调节式后排座椅)

n
螺栓 - 连接后部安全带端部配件

*BA91.40-P-1005-01U

3

松开 C 柱内镶板 (2) 区域内的护边

4

松开 C 柱内镶板 (2) 并用安全带悬挂

i
型号 213.1

带代码297 (汽车后门转动遮阳百叶窗)

安装:
确保遮阳帘的手柄 (4.1) 未受挤压并在卡入后可顺利够到.

5

从 C 柱内镶板 (2) 上松开安全带导向装置 (2.1)

6

拆下连接器 (2.2)

7

从安全带上拆下安全带导向装置 (2.1)

8

将 C 柱内镶板 (2) 从安全带上拆下

9

在顶部松开 C 柱后镶板 (3) 并拆下

i
型号 213.1

带代码540 (电动后车窗遮阳帘)

安装:

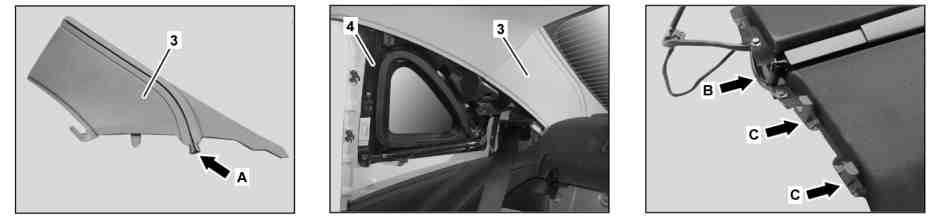

确保导向销正确落座于导向装置 (箭头 A) 中的遮阳帘 (箭头 B) 上.

i
安装:
确保 C 柱后镶板 (3) 正确落座在支架中 (箭头 C).

10

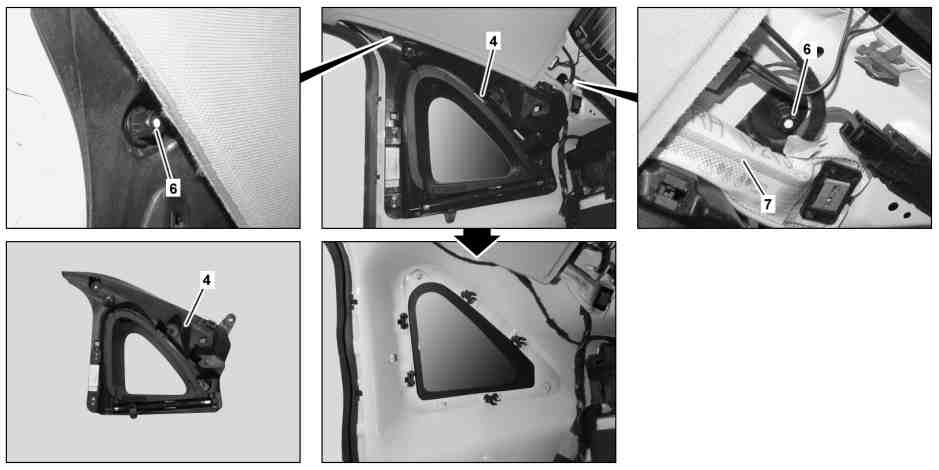

松开螺母 (6)

p

小心地将车顶内衬按压到前部螺母 (6) 区域的一侧.

否则会损坏或弄脏车顶内衬.

11

松开 C 柱外镶板 (4)

12

拆下 C 柱外镶板 (4) 并在后部从车窗气囊 (7) 下方导出

p

从车窗气囊 (7) 下方小心地导出 C 柱外镶板 (4).

否则会损坏车窗气囊 (7).

13

按照拆卸的相反顺序进行安装

n
安全带/安全带紧急收紧器

号码

名称

型号 213

BA91.40-P-1005-01U

螺栓 - 连接后部安全带端部配件

Nm

35
