AR64.20-P-1300-04LWE
安装后地板
i
图示为车型 213.0 上步骤。
须遵循上级服务文件以及服务文件中的安全信息。
P64.20-6380-08
3
使用矫直工具安装后端底板 (1) 并固定到位.
4

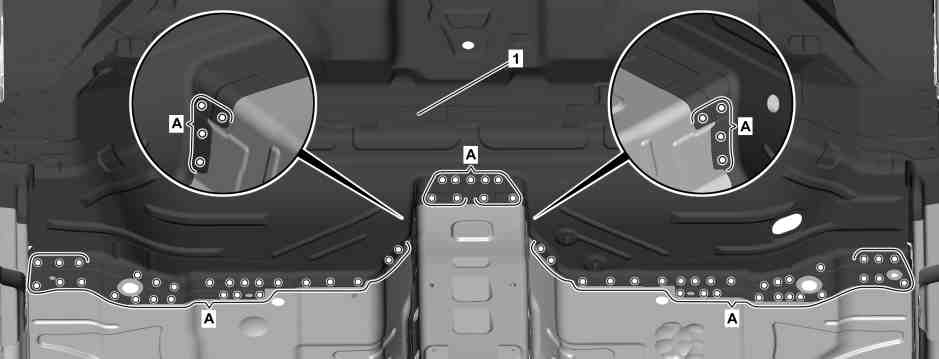

用直径 6.7 毫米的钻头在后端底板 (1) 上钻铆钉孔 (区域 A)。
P64.20-6383-09
i
以下操作步骤 5、6、7 针对车辆左侧,车辆右侧的操作步骤与此类似。
i
尺寸:
a
1
= 26 毫米
a
2
= 18 毫米
b
1
= 8 毫米
b
2
= 23 毫米
c
1
= 8 毫米
c
2
= 40 毫米
d
1
= 16 毫米
d
2
= 28 毫米
e
1
= 28 毫米
f
1
= 8 毫米
f
2
= 12 毫米
g=12 毫米
P64.20-6384-09
6

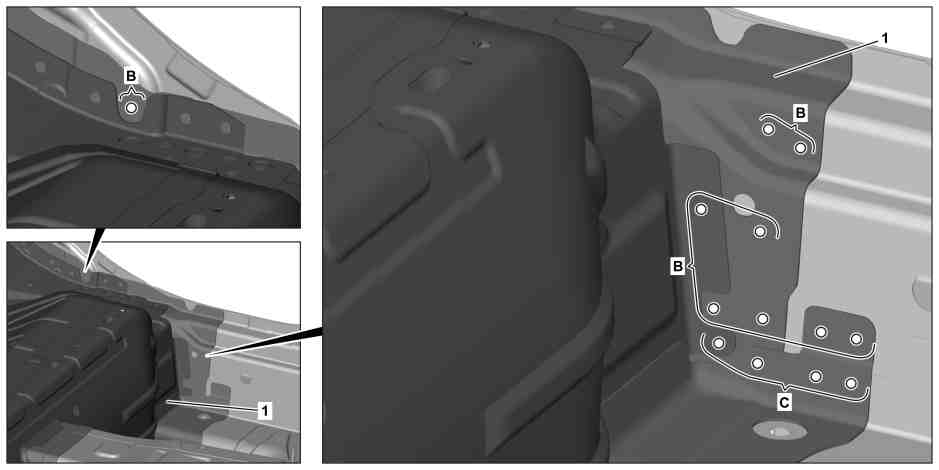

用直径 6.7 毫米的钻头在后端底板 (1) 上之前标记的位置上钻铆钉孔 (区域 B)。
7
用直径 6.7 毫米的钻头在后端底板 (1) 上钻铆钉孔 (区域 C)。

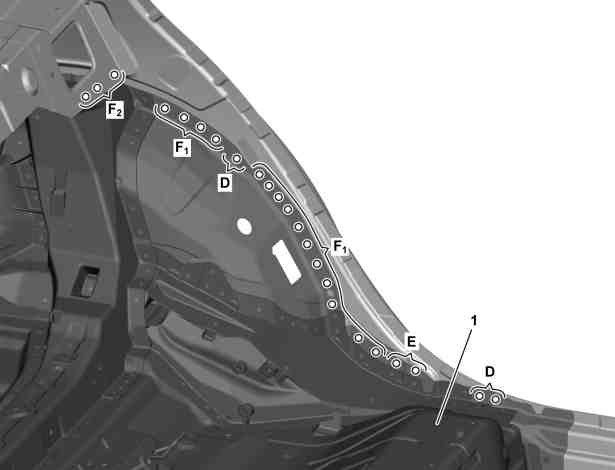

8
通过一个面板厚度钻出直径为 6.0 mm的后端底板(1),用于插头焊接(区域 D)。
9
用直径 6.7 毫米的钻头在后端底板 (1) 上钻铆钉孔 (区域 E)。
10
用直径 6.7 毫米的钻头在后端底板 (1) 上钻铆钉孔 (区域 F
1
)。
11
型号 213.0/1
用直径 6.7 毫米的钻头通过车身中的现有孔在后端底板 (1) 中钻铆钉孔 (区域 F
2
)。
P64.20-6385-06
12

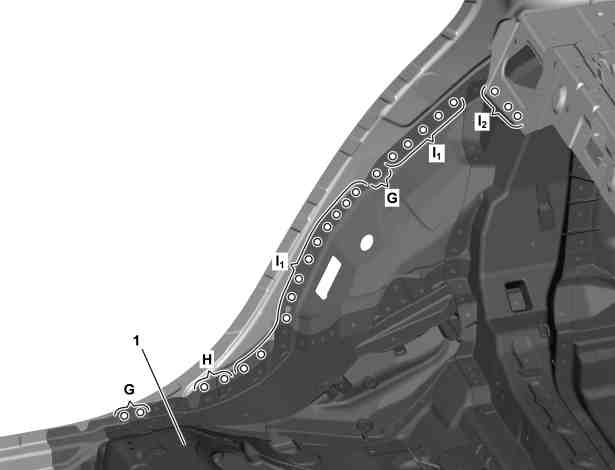

通过一个面板厚度钻出直径为 6.0 mm的后端底板(1),用于插头焊接(区域 G)。
13
用直径 6.7 毫米的钻头在后端底板 (1) 上钻铆钉孔 (区域 H)。
14
用直径 6.7 毫米的钻头在后端底板 (1) 上钻铆钉孔 (区域 I
1
)。
15
型号 213.0/1
用直径 6.7 毫米的钻头通过车身中的现有孔在后端底板 (1) 中钻铆钉孔 (区域 I
2
)。
P64.20-6386-06
16

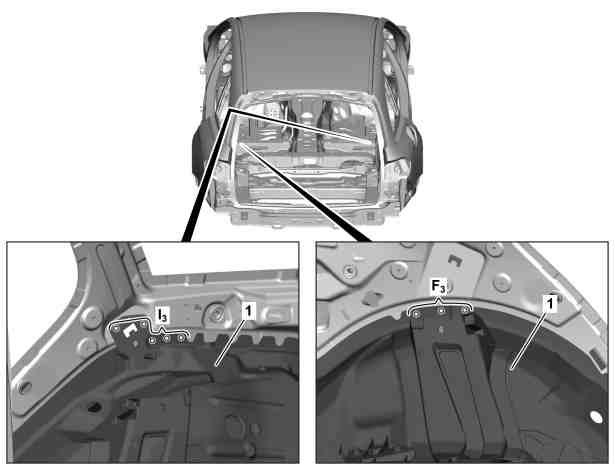

型号 213.2, 290
用直径 6.7 毫米的钻头在后端底板 (1) 上钻铆钉孔 (区域 I
3
和 F
3
)。
P64.20-6399-06
P64.20-6381-09
17

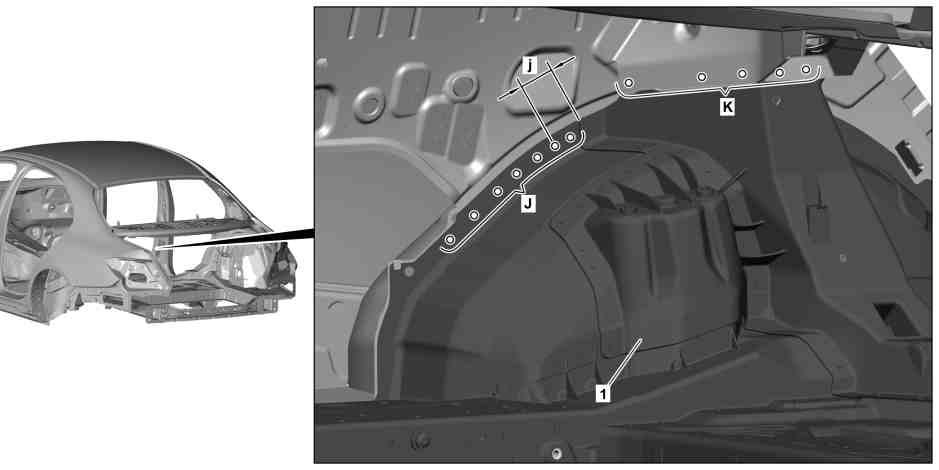

用直径 6.7 毫米的钻头在后端底板 (1) 上钻铆钉孔 (区域 J)。
18
型号 213.0/1
用直径 6.7 毫米的钻头通过车身中的现有孔在后端底板 (1) 中钻铆钉孔 (区域 K)。
P64.20-6382-09
19

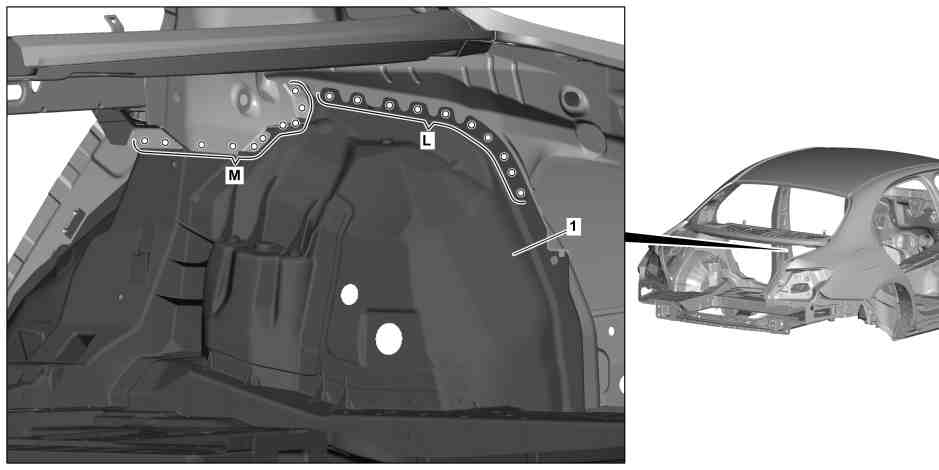

用直径 6.7 毫米的钻头在后端底板 (1) 上钻铆钉孔 (区域 L)。
20
型号 213.0/1
用直径 6.7 毫米的钻头通过车身中的现有孔在后端底板 (1) 中钻铆钉孔 (区域 M)。
21
将车辆从校直机上松开、举升,然后拆卸校直机。
23
去除后端底板 (1) 和车身上铆钉孔两侧的毛刺。
i
为保持含有 2 种成份粘合剂的说明中规定的固化和处理时间,需要至少 3 个经验丰富的操作者共同合作来进行以下工作步骤。正确拆分操作步骤并同时执行。
在某些情况下,需要具备并使用多套必要工具。
按照颜色标记铆钉孔和铆钉,以使其彼此匹配。
P64.20-6373-08
25

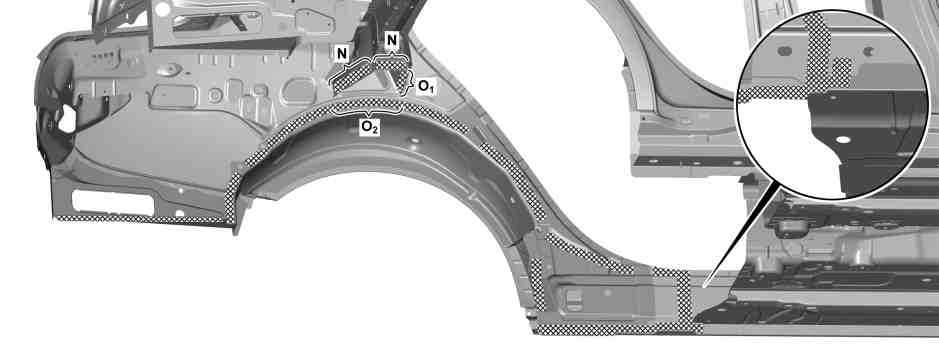

在车身上阴影区域内涂抹含有 2 种成份的粘结剂.
i
遵照粘合面的预处理规定和制造商关于含有 2 种成分的粘结剂干燥和处理时间的规范.
P64.20-6387-08
26.1
型号 213.0/1
在车身上阴影区域内涂抹含有 2 种成份的粘结剂 (区域 O
1
)。
i
在内侧涂抹含有 2 种成份的粘结剂 (区域 N)。
遵照粘合面的预处理规定和制造商关于含有 2 种成分的粘结剂干燥和处理时间的规范.
26.2
型号 213.2, 290
在车身上阴影区域内涂抹含有 2 种成份的粘结剂(O
2
)。
i
遵照粘合面的预处理规定和制造商关于含有 2 种成分的粘结剂干燥和处理时间的规范.
27
在车身上阴影区域内涂抹含有 2 种成份的粘结剂.
i
遵照粘合面的预处理规定和制造商关于含有 2 种成分的粘结剂干燥和处理时间的规范.
P64.20-6388-08
28.1
型号 213.0/1

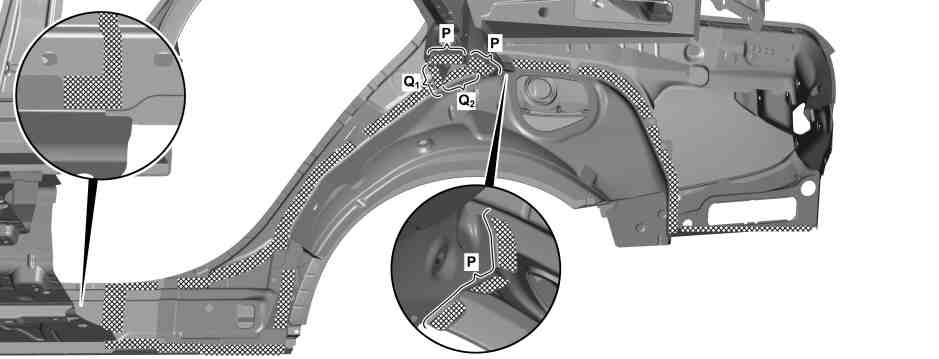

在车身上阴影区域内涂抹含有 2 种成份的粘结剂 (区域 P 和 Q
1
)。
i
在内侧涂抹含有 2 种成份的粘结剂 (区域 P)。
遵照粘合面的预处理规定和制造商关于含有 2 种成分的粘结剂干燥和处理时间的规范.
28.2
型号 213.2, 290
在车身上阴影区域内涂抹含有 2 种成份的粘结剂(Q
2
)。
i
遵照粘合面的预处理规定和制造商关于含有 2 种成分的粘结剂干燥和处理时间的规范.
29

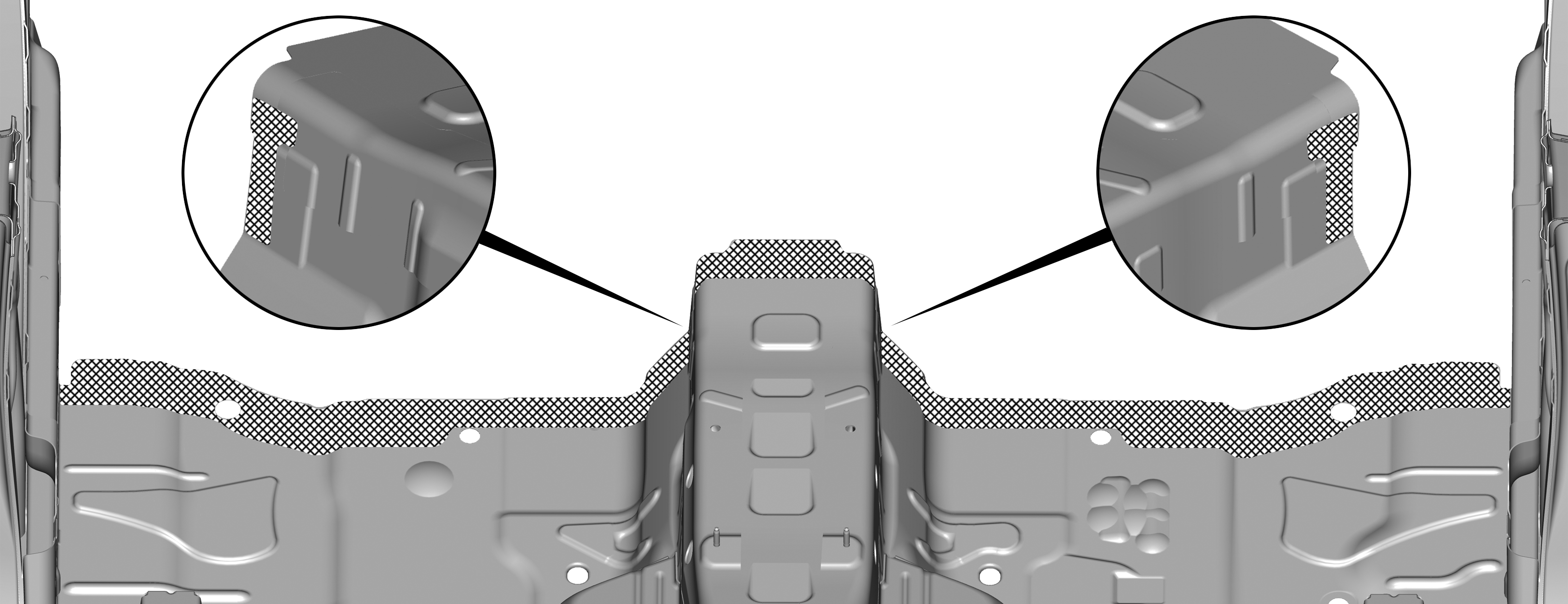

在车身上阴影区域内涂抹含有 2 种成份的粘结剂.
i
遵照粘合面的预处理规定和制造商关于含有 2 种成分的粘结剂干燥和处理时间的规范.
i
对于以下操作步骤,确保焊接所述区域之前首先放置并拉出铆钉。
P64.20-6389-08
32
使用矫直工具对齐后端底板 (1) 并固定到位.
33

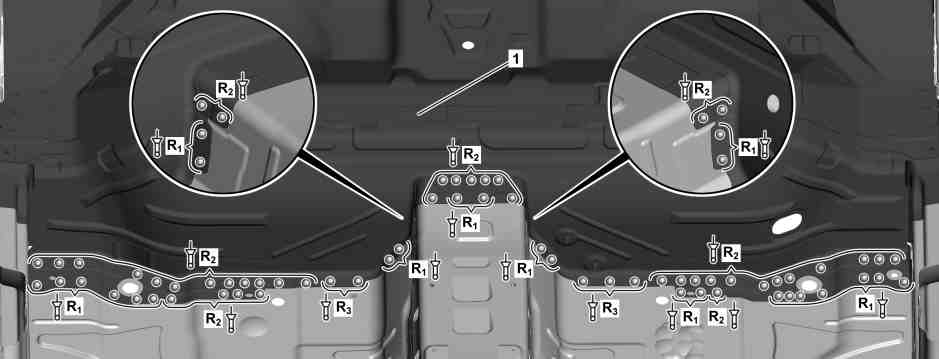

用直径 Ø 6.4x12 的铆钉的铆接后端底板 (1)(区域 R
1
)。
34
用直径为 6.5 x 12.5(区域 R
2
、R
3
)的铆钉铆接后端底板(1)。
P64.20-6390-09
35

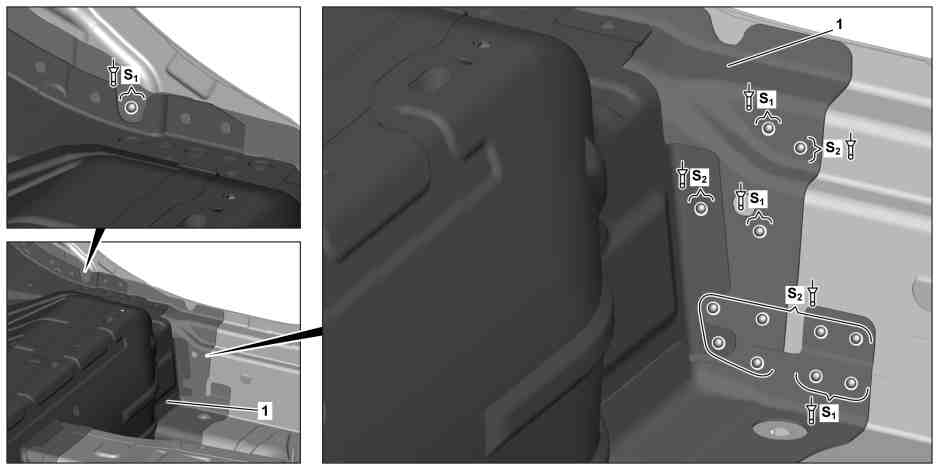

用直径为 6.5 x 12.5(区域 S
1
、S
2
)的铆钉铆接后端底板(1)。
i
操作步骤显示于车辆左侧,车辆右侧的操作步骤必须与此相同。
36

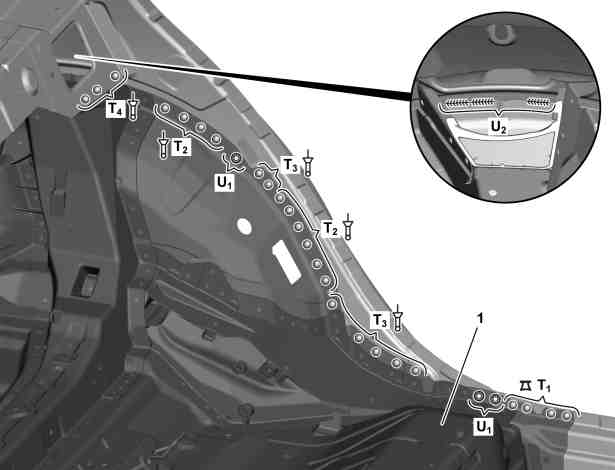

用夹距 (S3) 4 毫米到 5.15 毫米旋压型铆钉铆接后端底板 (1) (区域 T
1
)。
37
用直径 Ø 6.4x12 的铆钉铆接后端底板 (1)(区域 T
2
)。
38
用直径为 6.5 x 12.5(区域 T
3
)的铆钉铆接后端底板(1)。
39
型号 213.0/1
用直径为 6.5 x 14.5(区域 T
4
)的铆钉铆接后端底板(1)。
40
后端底板 (1)
k
e
(区域 U
1
)。
41
型号 213.0/1
后端底板 (1)
k
f
(区域 U
2
)。
P64.20-6391-06
42

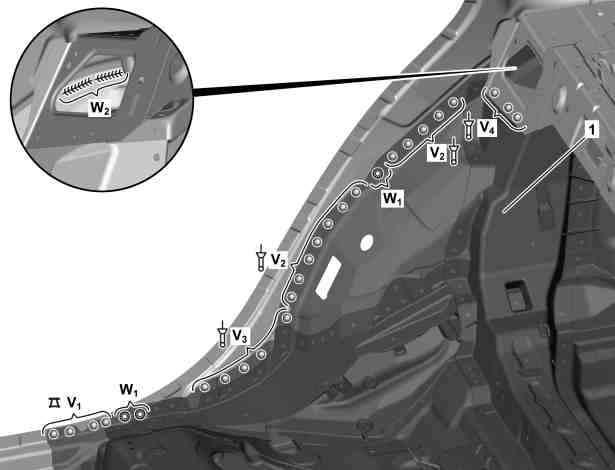

用夹距 (S3) 4 毫米到 5.15 毫米旋压型铆钉铆接后端底板 (1) (区域 V
1
)。
43
用直径 Ø 6.4x12 的铆钉铆接后端底板 (1)(区域 V
2
)。
44
用直径为 6.5 x 12.5(区域 V
3
)的铆钉铆接后端底板(1)。
45
型号 213.0/1
用直径为 6.5 x 14.5(区域 V
4
)的铆钉铆接后端底板(1)。
46
后端底板 (1)
k
e
(区域 W
1
)。
47
型号 213.0/1
后端底板 (1)
k
f
(区域 W
2
)。
P64.20-6392-06
48
型号 213.2, 290

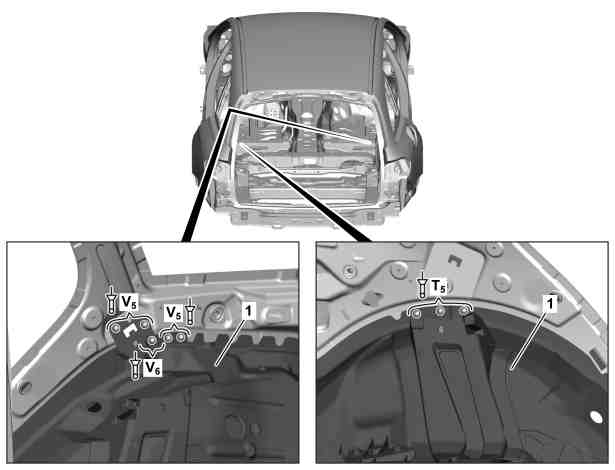

用直径为 6.5 x 12.5(区域 V
5
、T
5
)的铆钉铆接后端底板(1)。
49
型号 213.2, 290
用直径为 6.5 x 14.5(区域 V
6
)的铆钉铆接后端底板(1)。
P64.20-6400-06
P64.20-6393-09
50

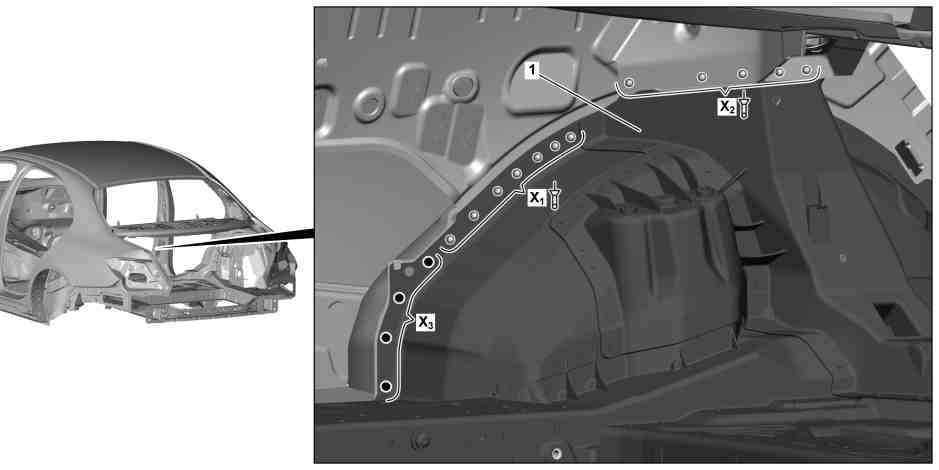

用直径 Ø 6.4x12 的铆钉铆接后端底板 (1)(区域 X
1
)。
51
型号 213.0/1
用直径为 6.5 x 14.5(区域 X
2
)的铆钉铆接后端底板(1)。
52
后端底板 (1)
a
b
(区域 X
3
)。
P64.20-6394-09
54
用直径为 6.4 x 12(区域 Y
1
)的铆钉铆接后端底板(1)。
55
用直径为 6.5 x 12.5(区域 Y
2
)的铆钉铆接后端底板(1)。
56
型号 213.0/1
用直径为 6.5 x 14.5(区域 Y
3
)的铆钉铆接后端底板(1)。
57
型号 213.0/1
用直径为 6.4 x 12(区域 Y
4
)的铆钉铆接后端底板(1)。
58
后端底板 (1)
a
b
(区域 Y
5
)。

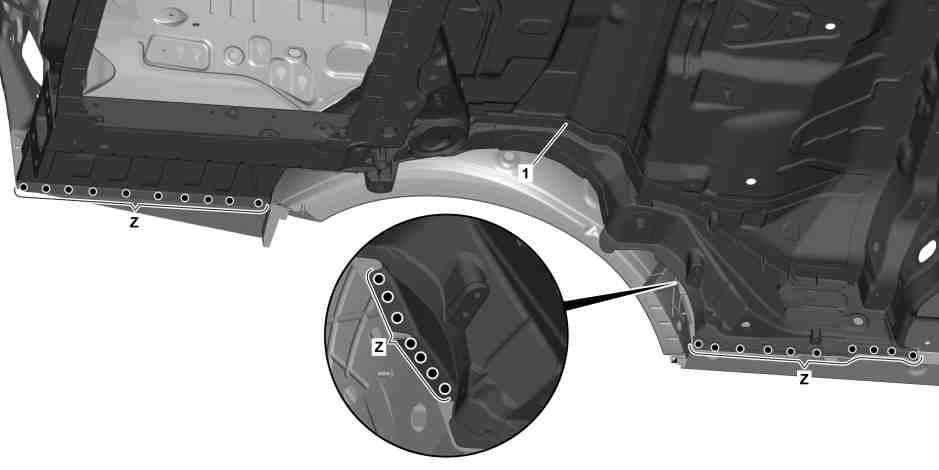

P64.20-6395-09
i
操作步骤显示于车辆左侧,车辆右侧的操作步骤必须与此相同。
