AR64.20-P-1300-01LWE
拆下后地板
型号
213, 290
i
图示为车型 213.0 上步骤。
须遵循上级服务文件以及服务文件中的安全信息。
P64.20-6357-09
1

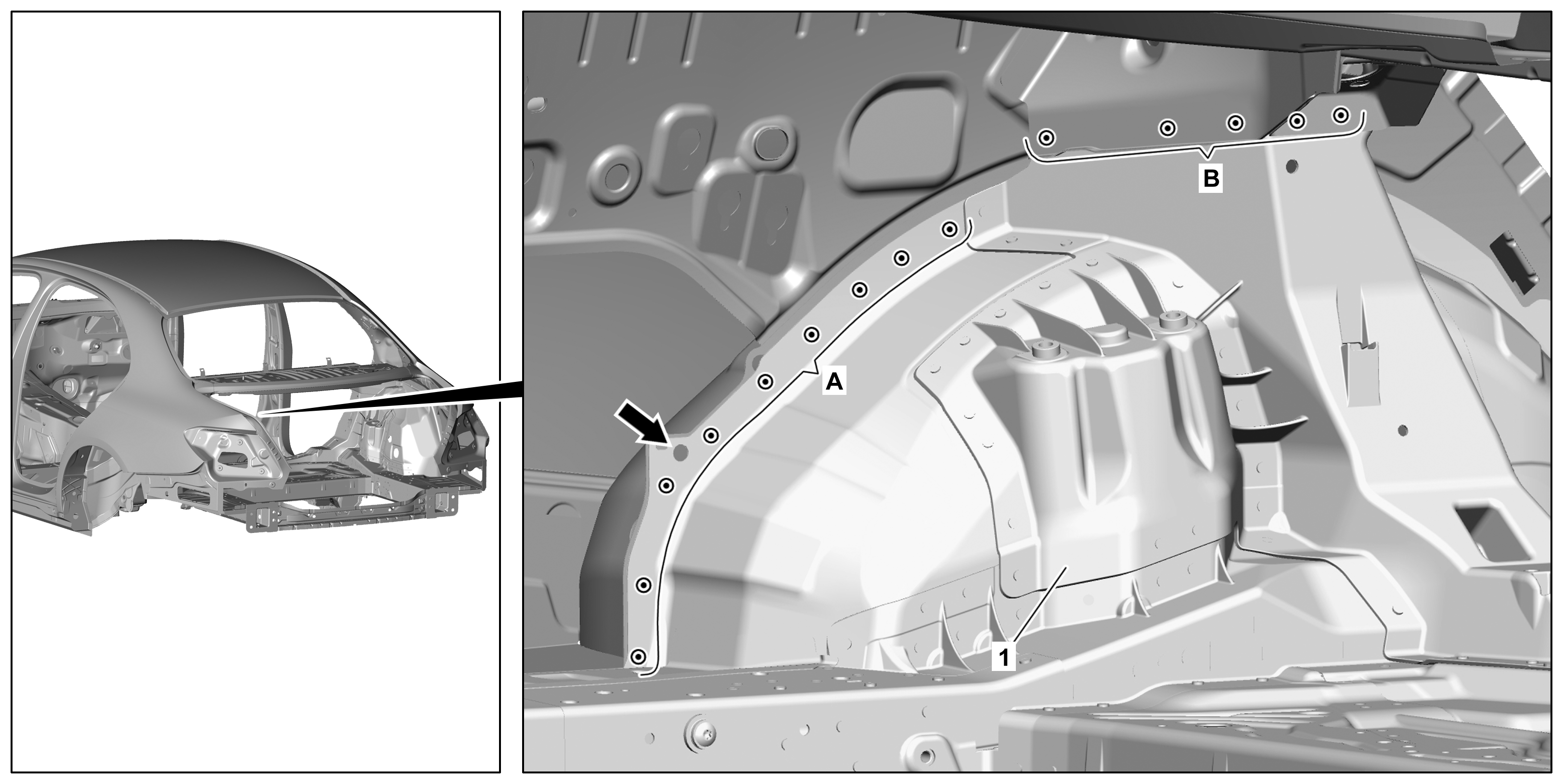

露出后端底板 (1) 上的点焊焊点并切除（区域 A）。
2
型号 213.0/1

露出后端底板 (1) 上的冲击销钉并切除（区域 B）。
3
弯开金属板凸耳（箭头所示）。
P64.20-6358-09
4
露出后端底板 (1) 上的点焊焊点并切除（区域 C）。
5
型号 213.0/1

露出后端底板 (1) 上的冲击销钉并切除（区域 D）。
6
型号 213.0/1

露出后端底板 (1) 上的点焊焊点并用直径  6.5 毫米的钻头钻除 (区域 E 和 F)。
i
钻除下面的点焊焊点（区域 E）。
7
弯开金属板凸耳（箭头所示）。
8

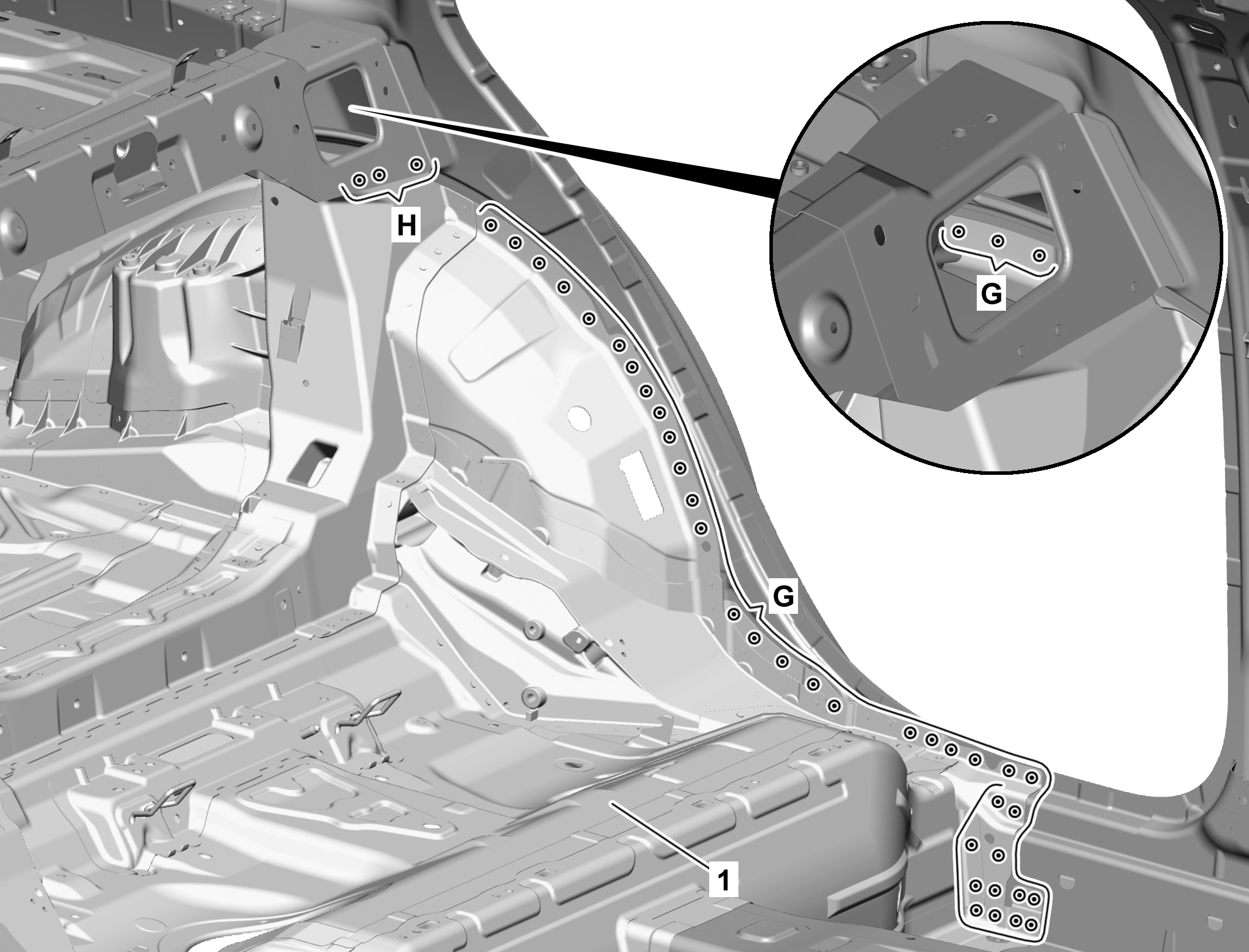

露出后端底板 (1) 上的点焊焊点并切除（区域 G）。
i
必须通过切穿两个板厚切除两块重叠镶板上的焊点。
9
型号 213.0/1

露出后端底板 (1) 上的冲击销钉并切除（区域 H）。
P64.20-6363-06
10

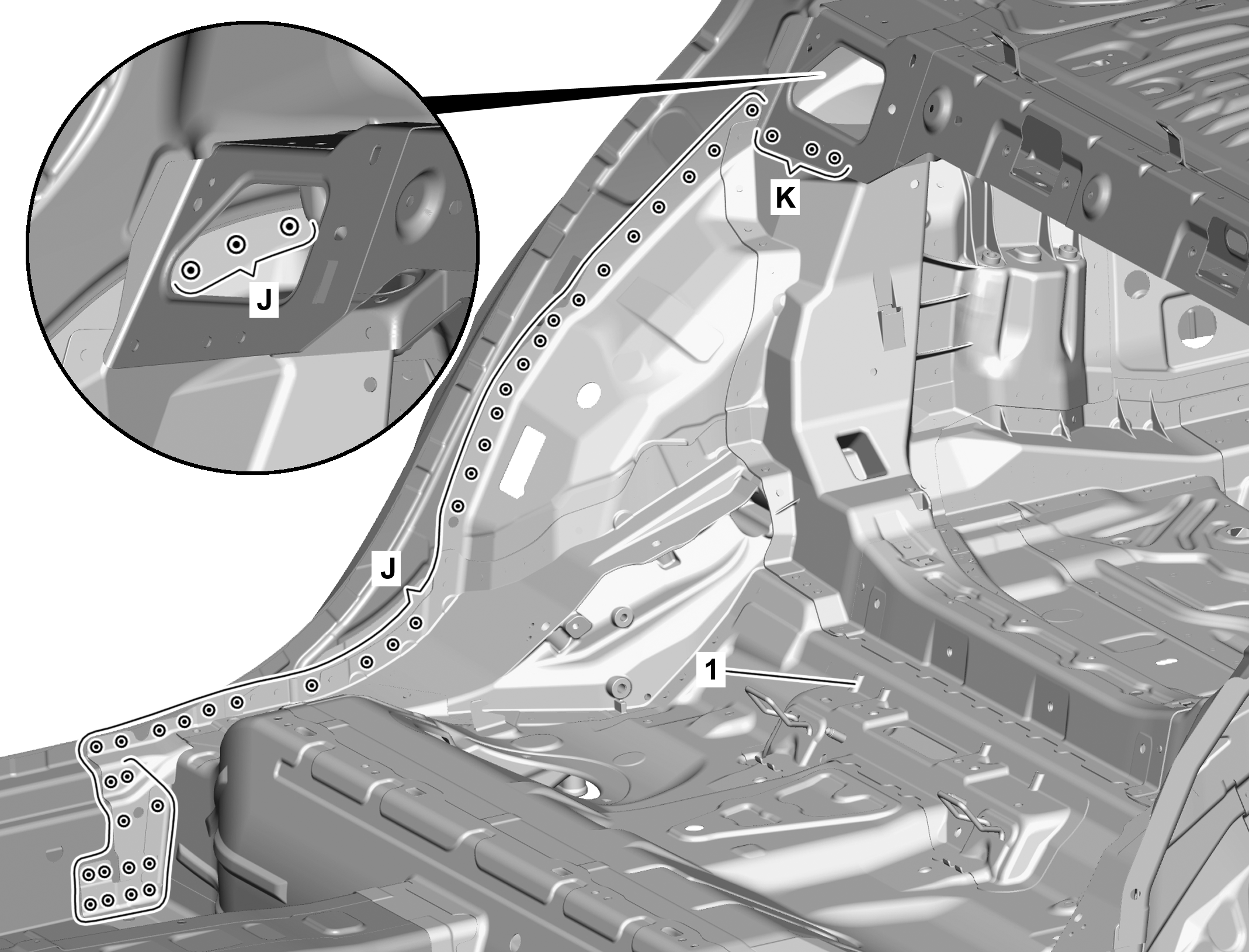

露出后端底板 (1) 上的点焊焊点并切除（区域 J）。
i
必须通过切穿两个板厚切除两块重叠镶板上的焊点。
11
型号 213.0/1

露出后端底板 (1) 上的冲击销钉并切除（区域 K）。
P64.20-6365-06
12
型号 213.2, 290

露出后端底板 (1) 上的点焊焊点并切除 (区域 I).
i
必须通过切穿两个板厚切除两块重叠镶板上的焊点。
图示为车型 213.2
P64.20-6398-11
P64.20-6367-08
13

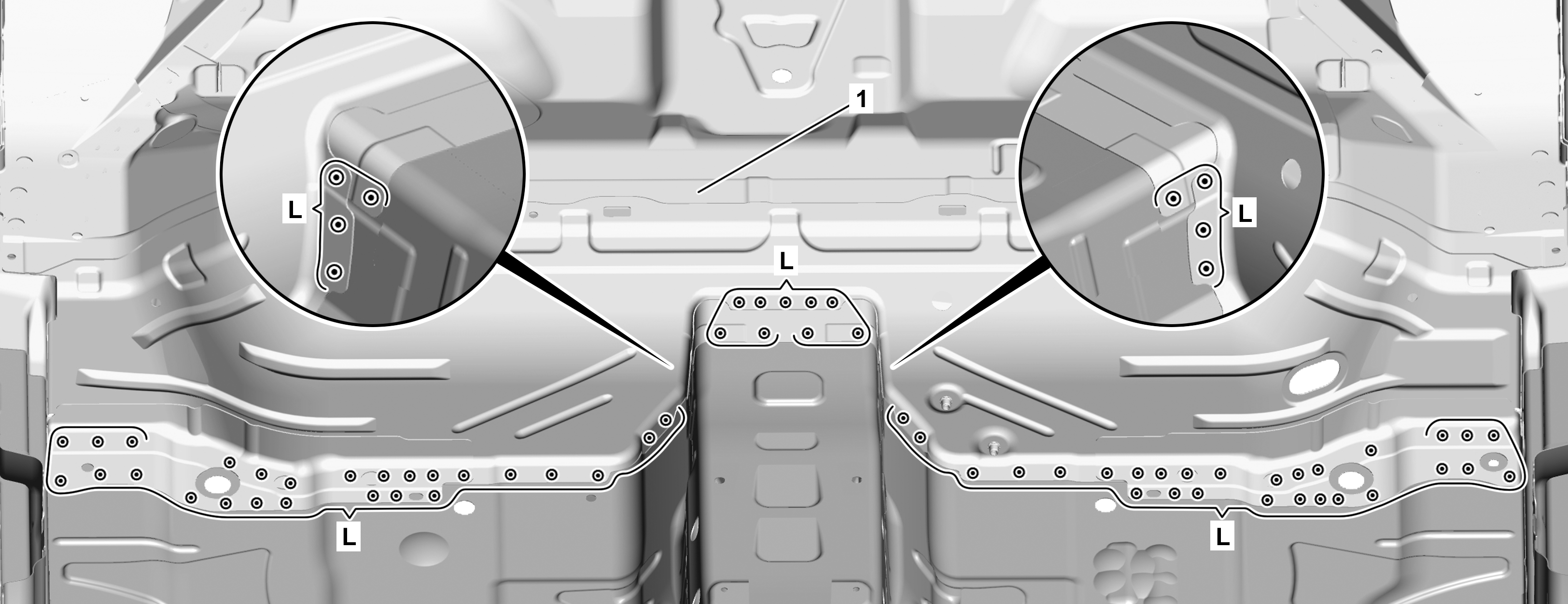

露出后端底板 (1) 上的点焊焊点并切除（区域 L）。
i
必须通过切穿两个板厚切除两块重叠镶板上的焊点。
P64.20-6368-09
i
以下操作步骤 14 针对车辆左侧，车辆右侧的操作步骤必须与此相同。
14
露出后端底板 (1) 上的点焊焊点并切除（区域 M）。
i
必须通过切穿两个板厚切除两块重叠镶板上的焊点。
P64.20-6369-09
15
型号 213.0/1

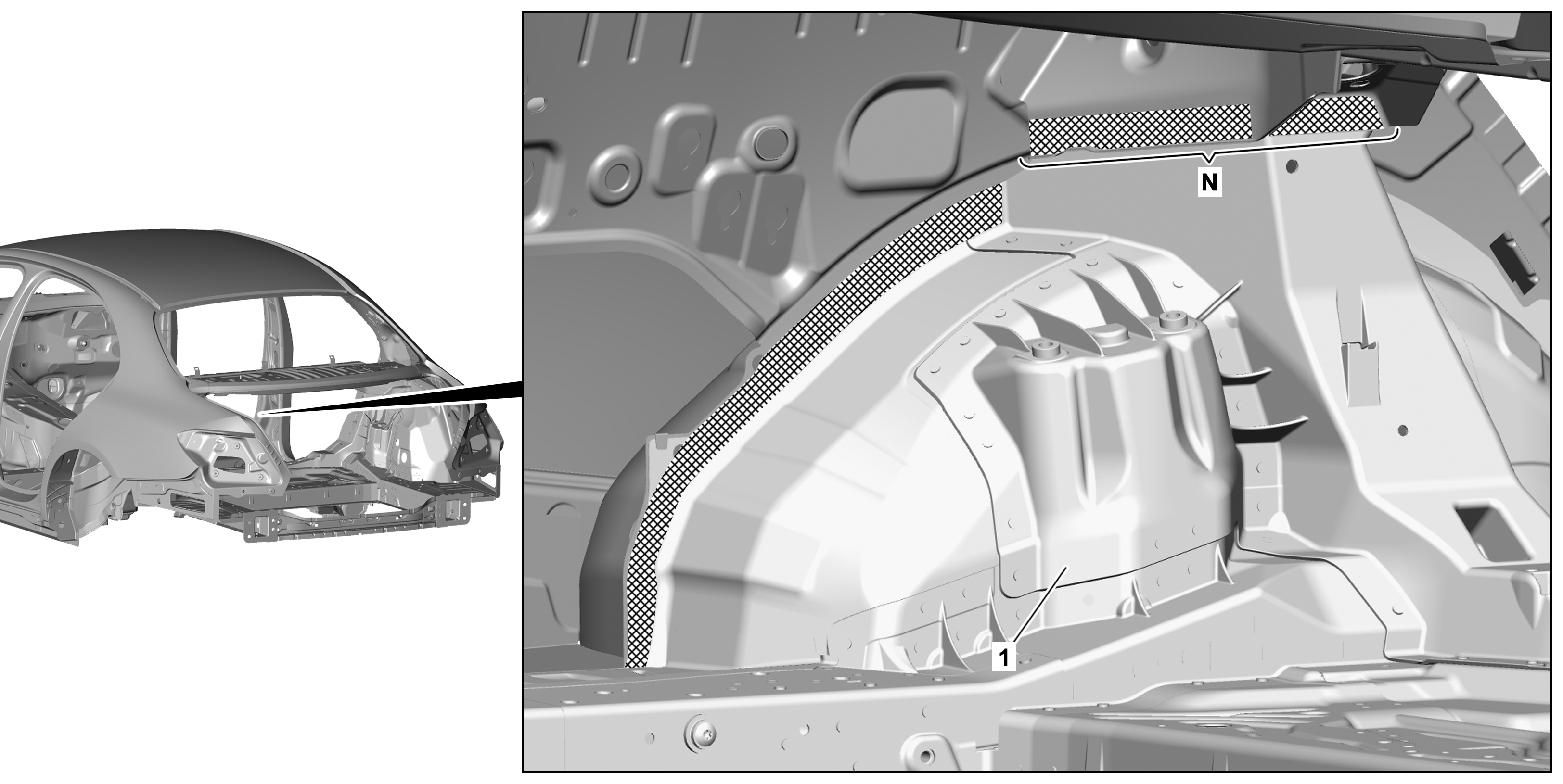

加热后端底板 (1) 的阴影区域 (区域 N)。
i
阴影区域为粘合区域。
16
加热后端底板 (1) 的阴影区域.
i
阴影区域为粘合区域.
P64.20-6370-09
17
型号 213.0/1

加热后端底板 (1) 的阴影区域 (区域 O)。
i
阴影区域为粘合区域。
18
加热后端底板 (1) 的阴影区域。
i
阴影区域为粘合区域。
19
型号 213.0/1

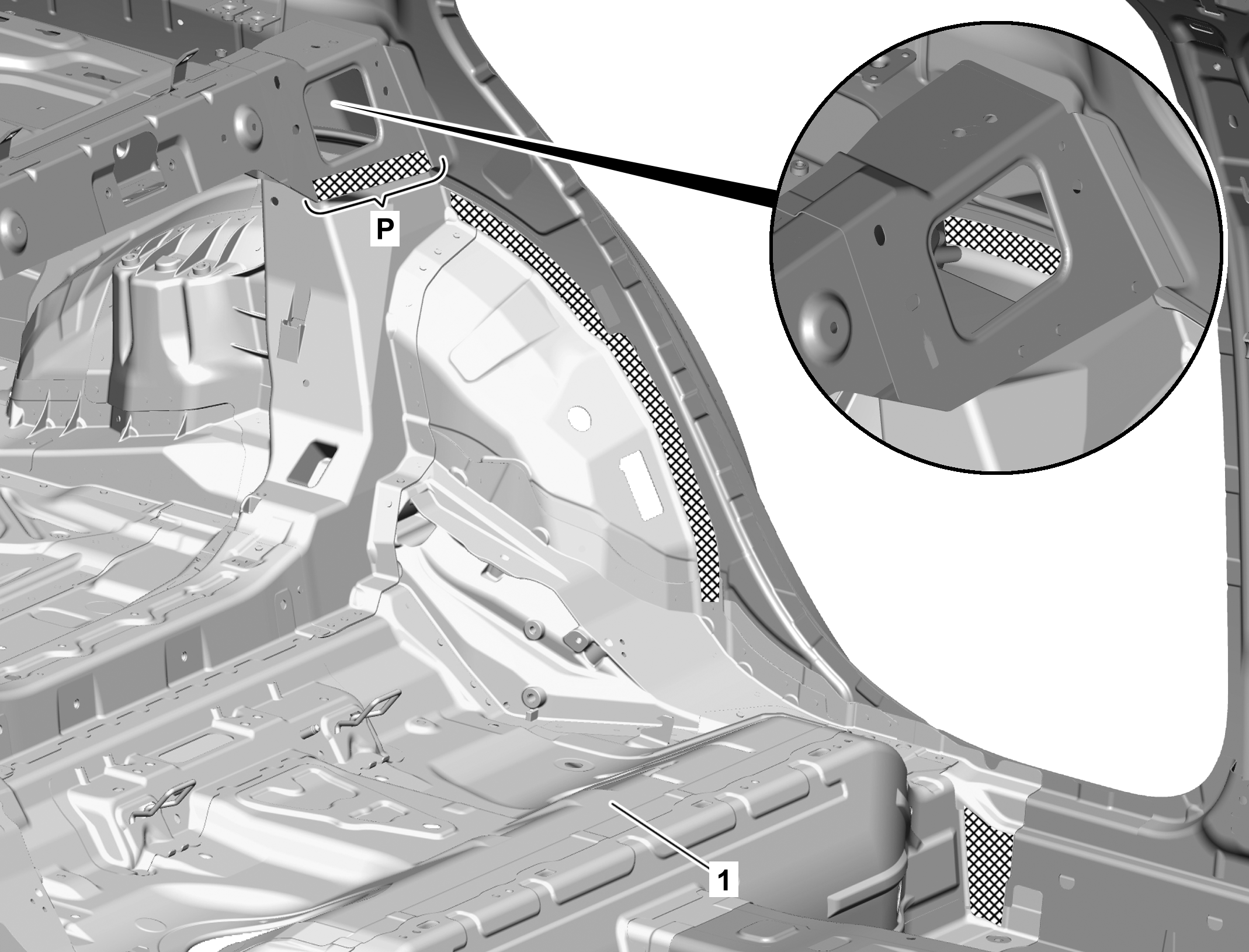

加热后端底板 (1) 的阴影区域 (区域 P).
i
阴影区域为粘合区域.
20
加热后端底板 (1) 的阴影区域。
i
阴影区域为粘合区域。
P64.20-6371-06
21
型号 213.0/1

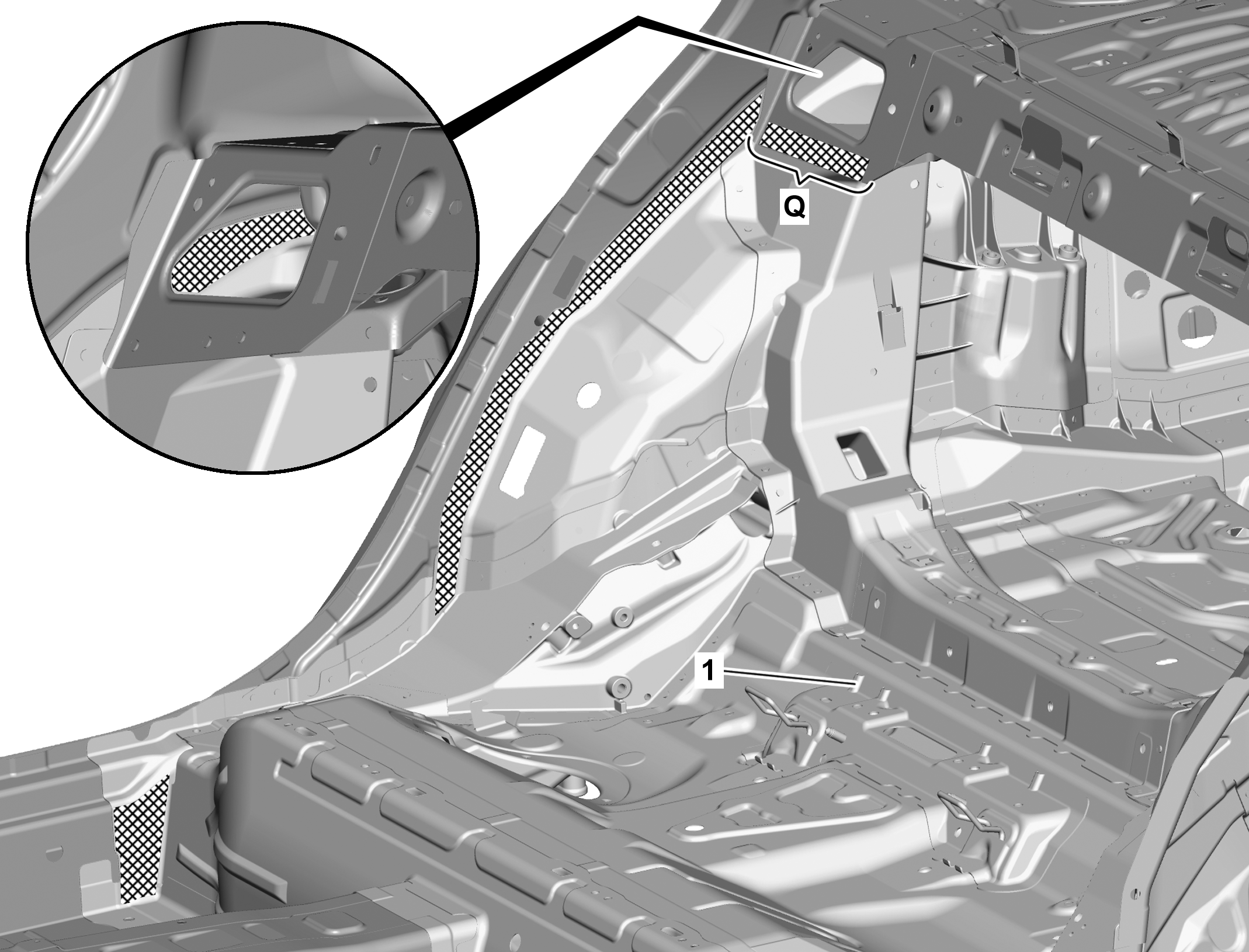

加热后端底板 (1) 的阴影区域 (区域 Q).
i
阴影区域为粘合区域.
22
加热后端底板 (1) 的阴影区域。
i
阴影区域为粘合区域。
P64.20-6372-06
P64.20-6073-08
23

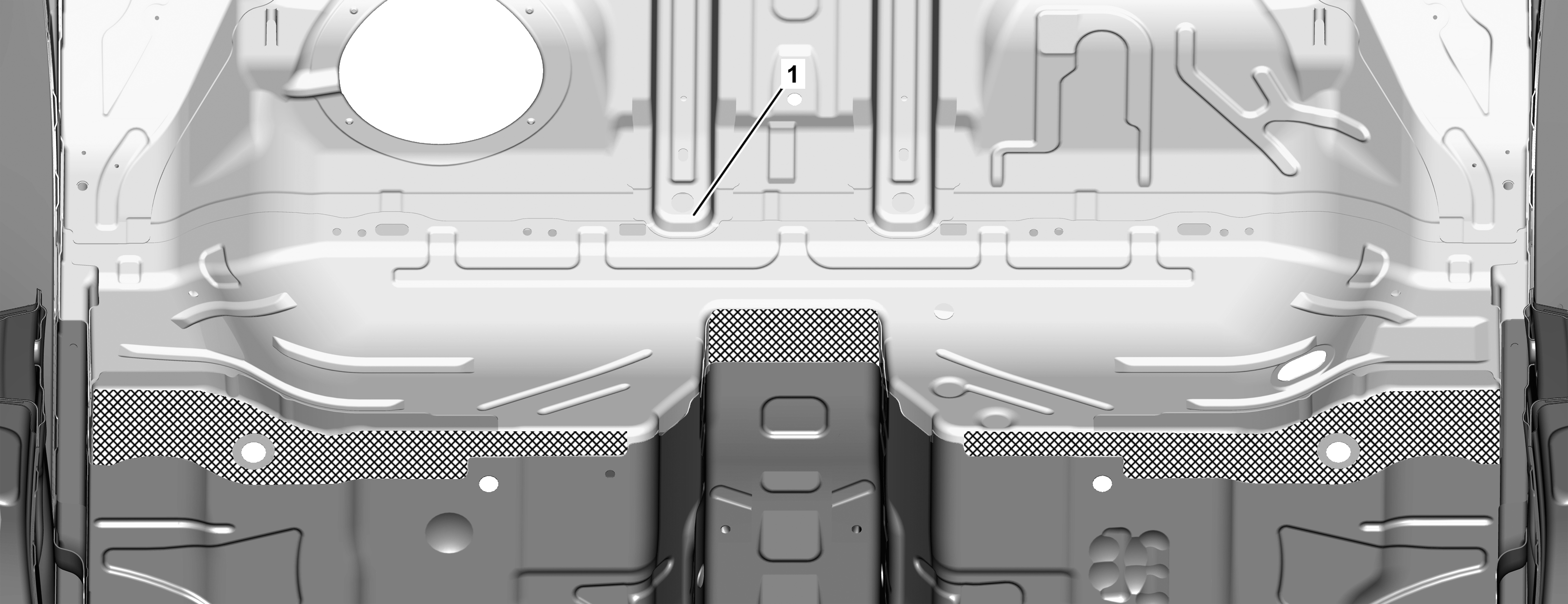

加热后端底板 (1) 的阴影区域。
i
阴影区域为粘合区域。
24
将后端底板 (1) 向下向后拆下。
i
需要助手的帮助.
P64.20-6373-08
25
打磨连接面，直至阴影区域露出金属。
26
清除磨屑和钻屑.
i
遵循粘合面的预处理规定.
P64.20-6378-08
27
型号 213.0/1

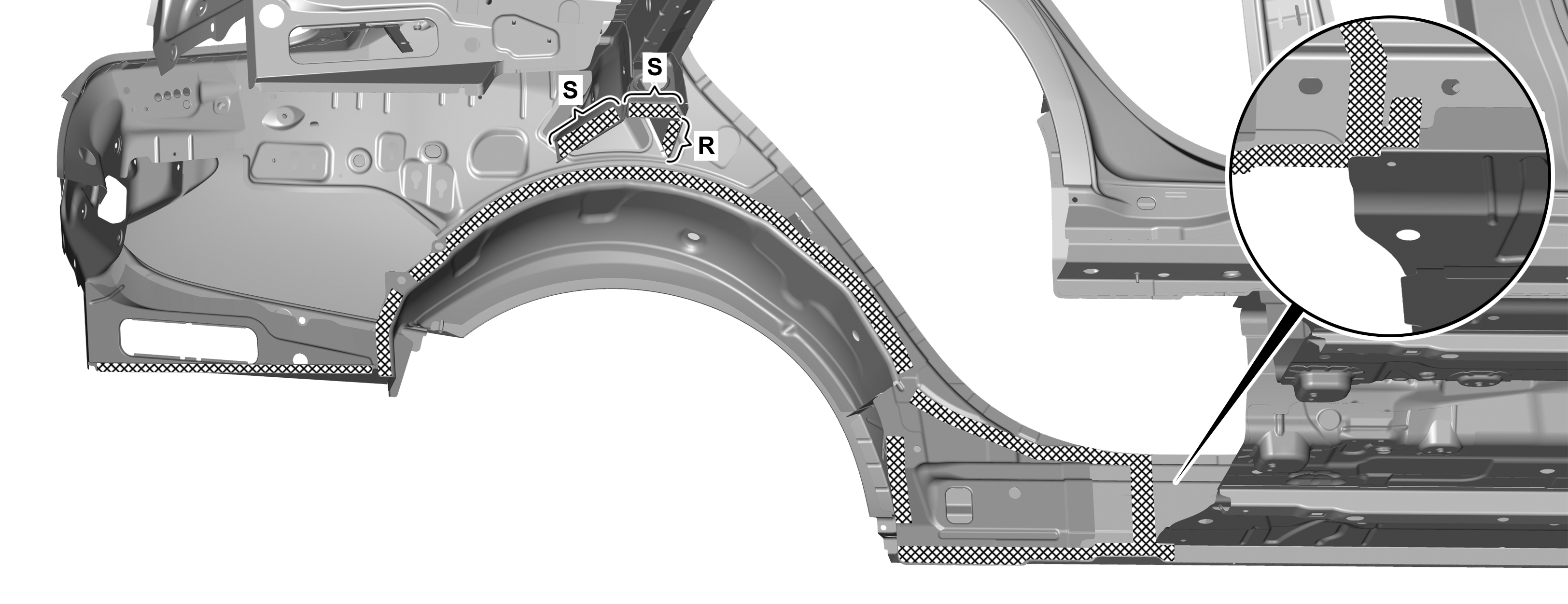

打磨连接面, 直至阴影区域露出金属 (区域 R 和 S).
i
打磨连接面，直至内侧露出金属（区域 S）。
28
打磨连接面，直至阴影区域露出金属。
i
打磨点焊凸缘, 直至两侧露出金属.
29
清除磨屑和钻屑.
i
遵循粘合面的预处理规定.
P64.20-6379-08
30
型号 213.0/1

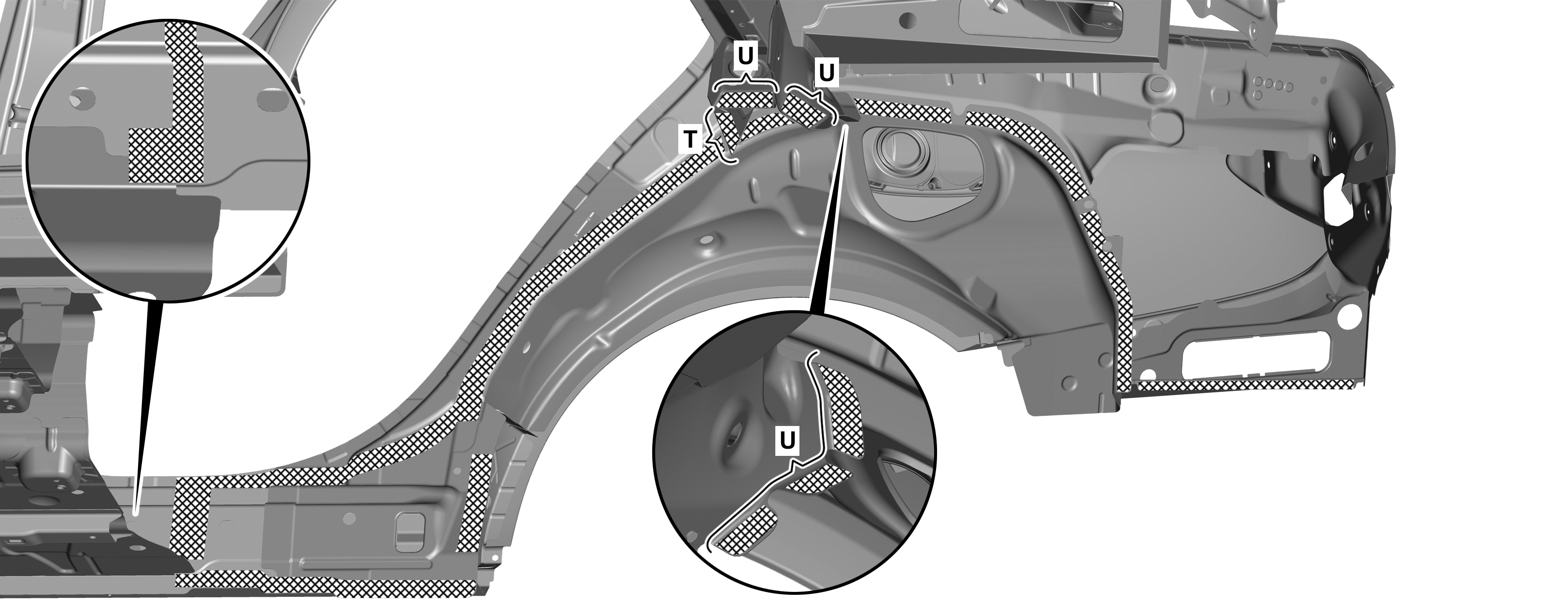

打磨连接面, 直至阴影区域露出金属 (区域 T 和 U).
i
打磨连接面，直至内侧露出金属（区域 U）。
31
打磨连接面，直至阴影区域露出金属。
i
打磨点焊凸缘, 直至两侧露出金属.
32
清除磨屑和钻屑.
i
遵循粘合面的预处理规定.
