型号

213

1.1

型号 213.0/1

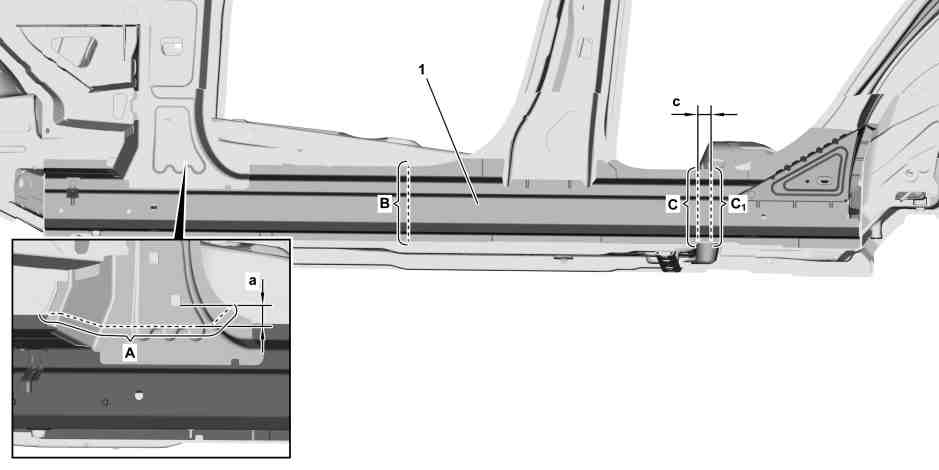

在纵梁外罩 (1) 上标记分离点并根据损坏区域切除 (区域 A 和区域 B), (区域 A 和区域 C), (区域 B 和区域 C) 或 (区域 C).

p
不要切割过深.

否则下面的部件可能受损且强度降低.

i
沿 Y 标记标记分离点 (区域 B 和 C).

i
尺寸:

a    27 毫米

1.2

型号 213.2

在纵梁外罩 (1) 上标记分离点并根据损坏区域切除 (区域 A), (区域 A 和 B), (区域 A 和 C
1
), (区域 B 和 C
1
) 或 (区域 C
1
).

p
不要切割过深.

否则下面的部件可能受损且强度降低.

i
沿 Y 标记标记分离点 (区域 BA).

i
尺寸:

a    27 毫米

c = 40 毫米

根据区域 (C) 中的 Y 标记测量尺寸 (c).

2

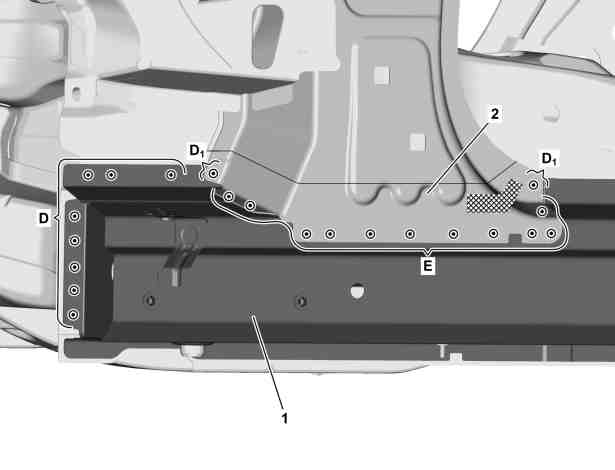

露出纵梁外罩 (1) 上的点焊焊点并切除 (区域 D, D
1
和 E).

i
切穿两块金属板厚度 (区域 D
1
).

3

加热阴影区域内的构件 (2).

i
阴影区域为粘合区域.

4

拆下构件 (2).

5

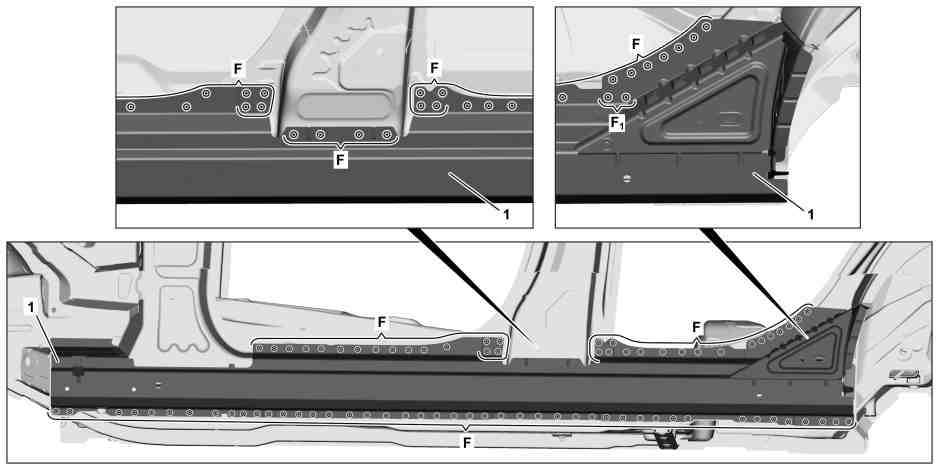

露出纵梁外罩 (1) 上的点焊焊点并切除 (区域 F 和 F
1
).

i
切除两块金属板的厚度 (区域 F
1
).

6

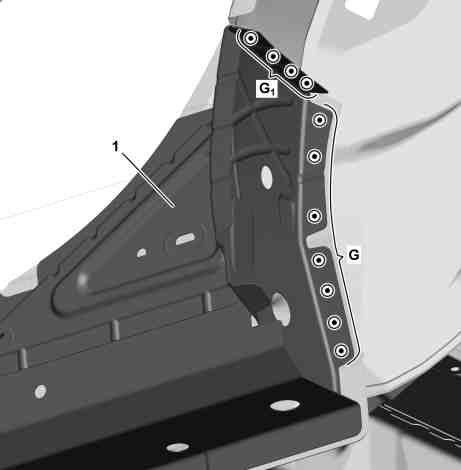

露出纵梁外罩 (1) 上的点焊焊点并切除 (区域 G 和 G
1
).

7

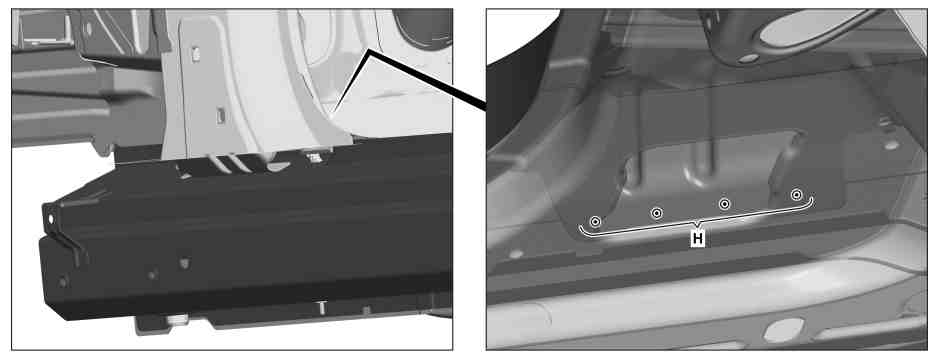

露出点焊焊点并切除 (区域 H).

i
通过 A 柱开口从内侧切除点焊焊点 (区域 H).

8

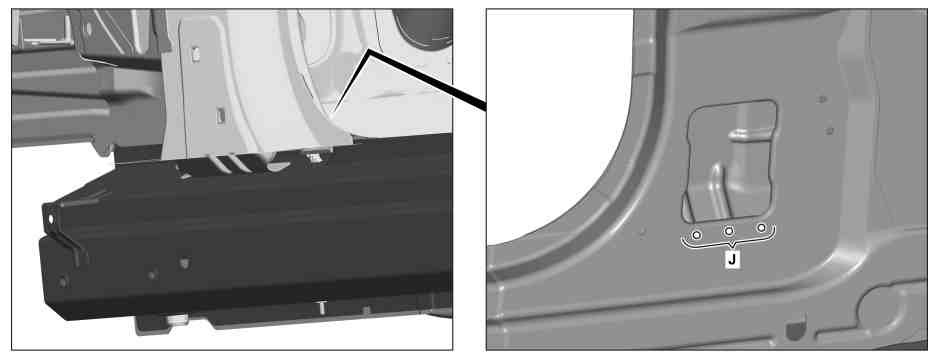

露出纵梁外罩上的点焊焊点并用直径  6.5 毫米的钻头钻除 (区域 J).

9

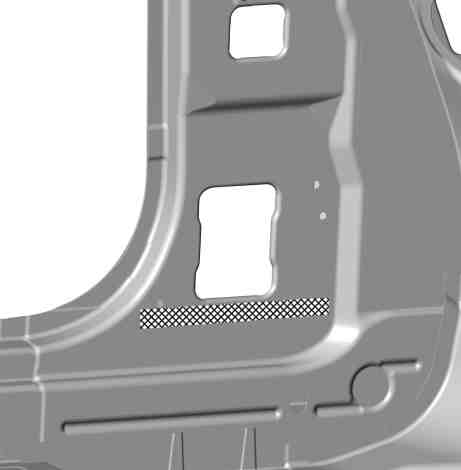

加热纵梁外罩的阴影区域.

i
阴影区域为粘合区域.

10

拆下纵梁外罩．

11

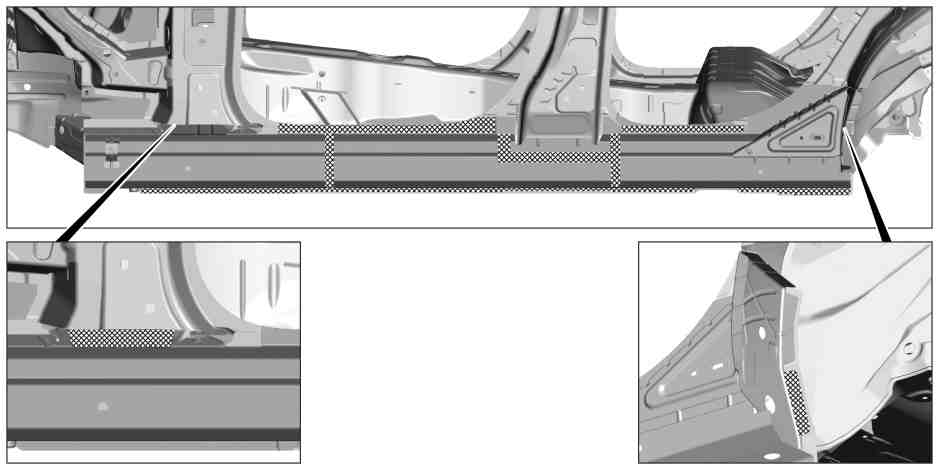

打磨连接面, 直至阴影区域露出金属.

i
用砂纸打磨点焊凸缘, 直至两侧露出金属.

12

清除磨屑和钻屑.

13

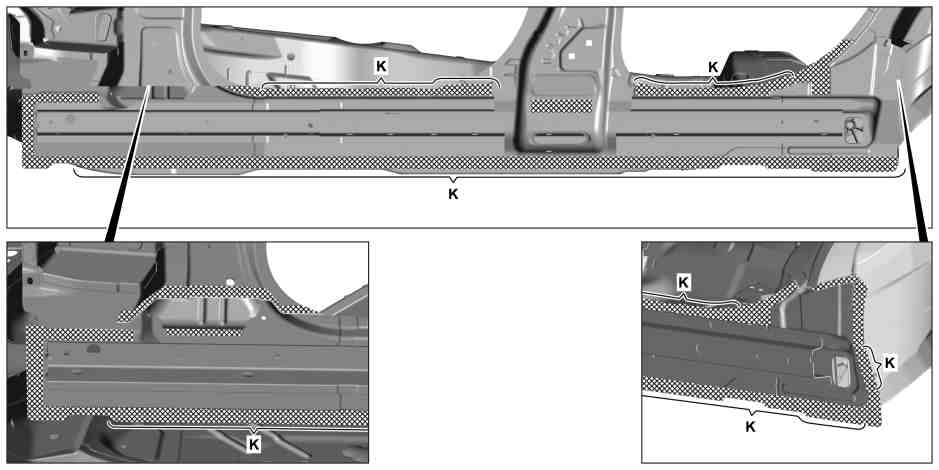

使用锌粉涂料涂敷点焊凸缘的内侧.

p
不要在粘合面上涂抹锌粉涂料 (区域 K).

否则可能会出现附着力问题.

i
遵循粘合面的预处理规定.

14

从内侧打磨连接面, 直至阴影区域露出金属.

p
不要使用锌粉涂料涂敷粘贴表面.

否则可能会出现附着力问题.

i
遵照粘贴表面的预处理规定.
