型号

213.0/1

1

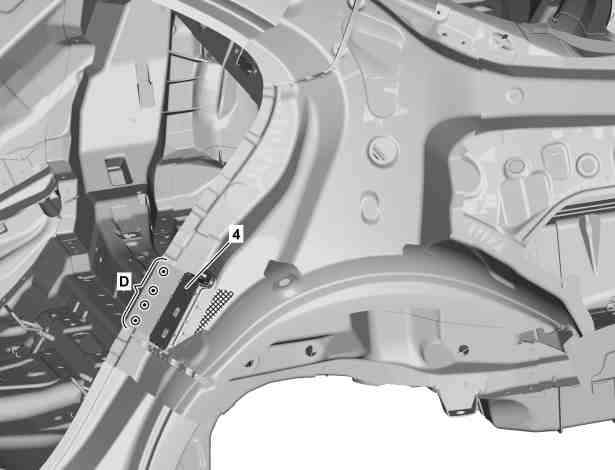

露出端板 (4) 上的点焊焊点并切除 (区域 D).

2

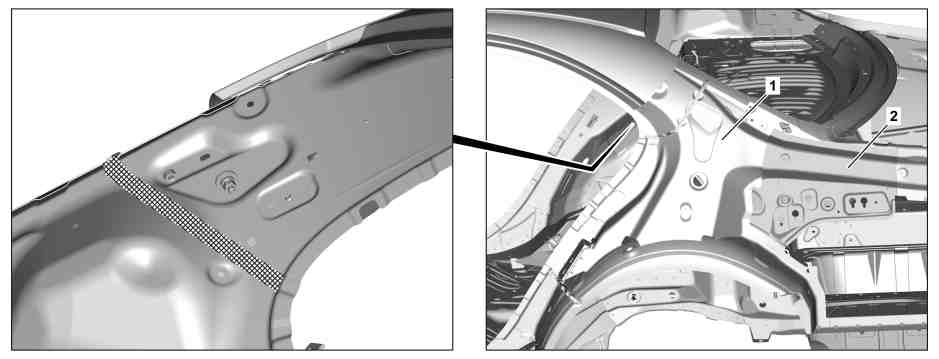

加热端板 (4) 的阴影区域.

i
阴影区域为粘合区域.

3

将端板 (4) 连同泡沫零部件一起拆下.

4

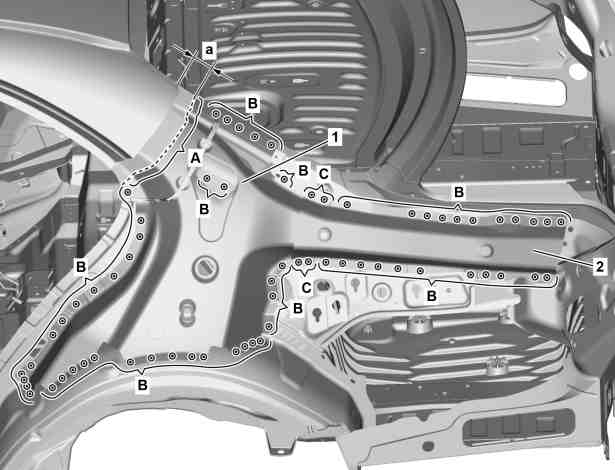

在 C 柱 (1) 上标记分离点并切割 (区域 A).

p
不要切割太深.

否则下面的部件可能受损且强度降低.

i
型号 213.0

尺寸:

a = 约 65 mm

i
型号 213.1

尺寸:

a = 约 50 毫米

5

露出 C 柱 (1) 和支杆 (2) 上的点焊焊点并切除 (区域 B 和 C).

i
通过切穿两块金属板厚度切除点焊焊点 (区域 C).

6

加热车身阴影区域.

i
阴影区域为粘合区域.

7

拆下 C 柱 (1) 和支杆 (2).

8

打磨连接面, 直至阴影区域露出金属.

i
打磨点焊凸缘, 直至两侧露出金属.

9

清除磨屑和钻屑.

10

使用锌粉漆涂敷点焊凸缘的内侧.
