1

露出踏板盘 (4) 上的焊点并切除（区域 A）。

i
必须通过切穿 2 块金属板的厚度切除踏板盘 (4)、前围板和前围板横梁的共有焊点。

2

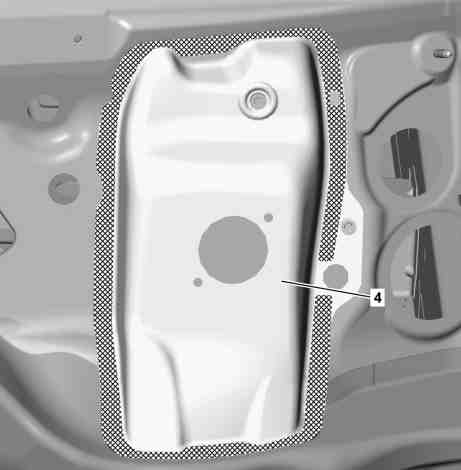

加热交叉阴影区域中的踏板盘 (4)。

i
交叉阴影区域为粘合状态。

3

拆下踏板机构杯 (4)。

4

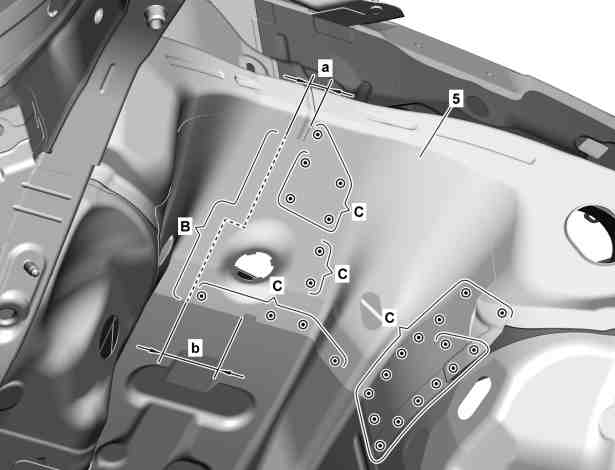

在前围板横梁 (5) 上标记分离点（区域 B）。

p
请勿切割过深。

否则可能损坏并削弱下面的部件。

i
尺寸：

a = 约 20 mm

b = 约 65 mm

5

露出前围板横梁 (5) 上的焊点并切除（区域 C）。

6

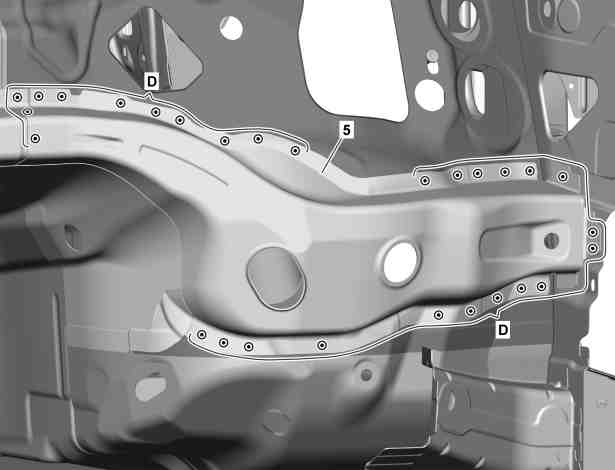

露出前围板横梁 (5) 上的焊点并切除（区域 D）。

i
必须通过切穿 2 块金属板的厚度切除前围板横梁 (5) 和前围板上的共有焊点。

7

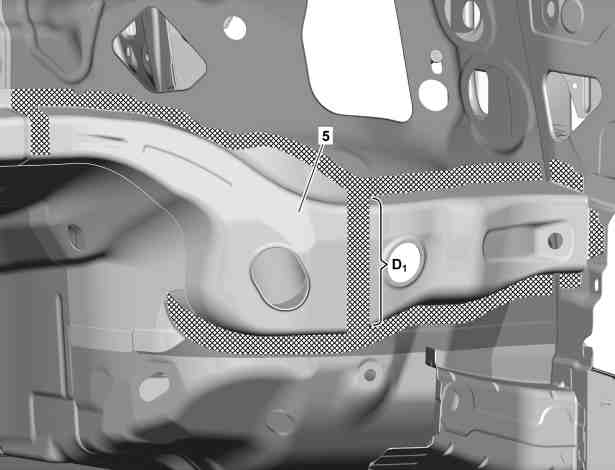

加热交叉阴影区域中的前围板横梁 (5)。

i
交叉阴影区域使用粘合剂粘合。

8

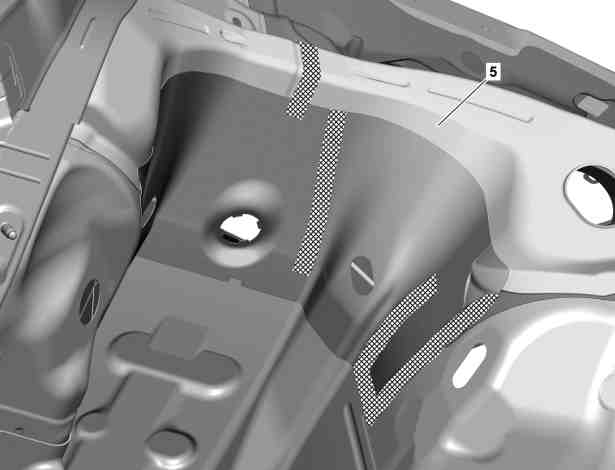

加热交叉阴影区域中的前围板横梁 (5)。

i
从内侧加热前围板横梁 (5)（区域 D
1
）。

交叉阴影区域使用粘合剂粘合。

9

拆下前围板横梁 (5)。

10

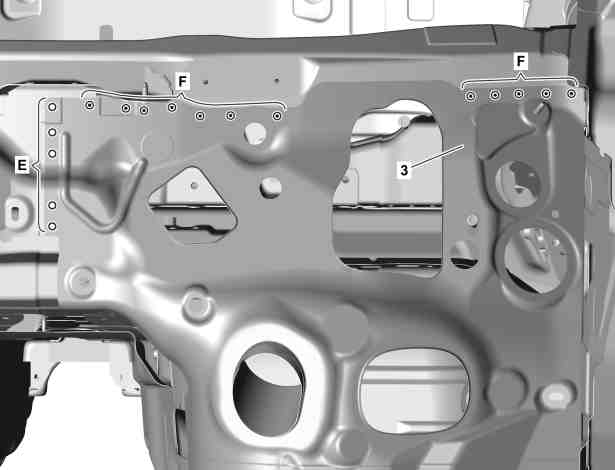

露出前围板 (3) 上的焊点并使用直径为 6.5 mm 的钻头钻孔（区域 E）。

11

露出前围板 (3) 上的焊点并切除（区域 F）。

12

露出前围板 (3) 上的焊点并钻制取直径为 6.5 mm 的孔（区域 G）。

13

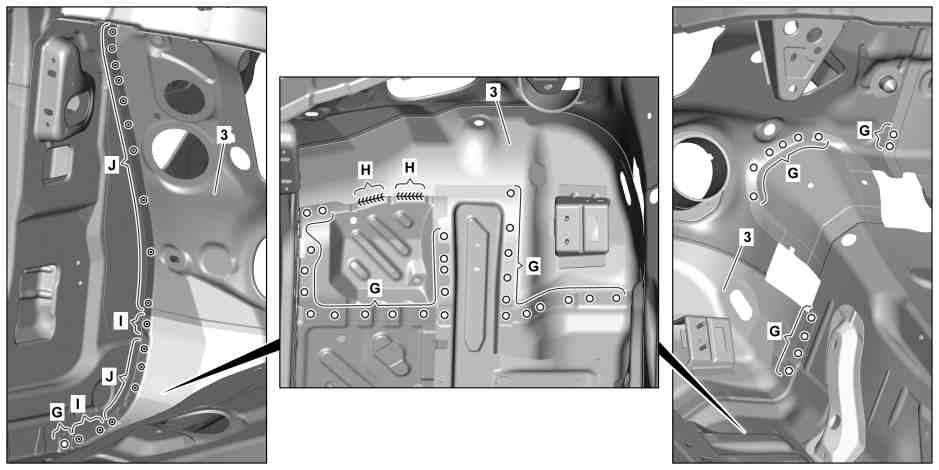

切割前围板 (3) 上的焊点（区域 H）。

14

露出前围板 (3) 上的焊点并切除（区域 I 和 J）。

i
必须将连接支架和前围板 (3) 上的接头焊点切透 2 块镶板的厚度（区域 I）。

15

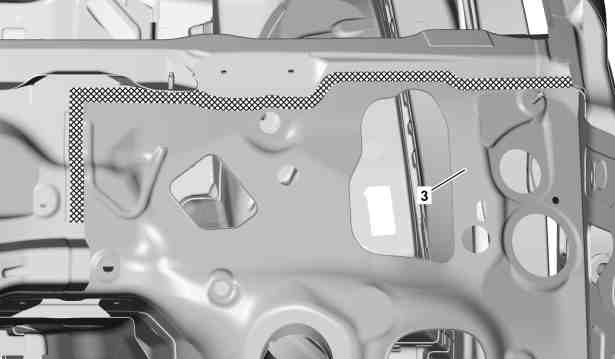

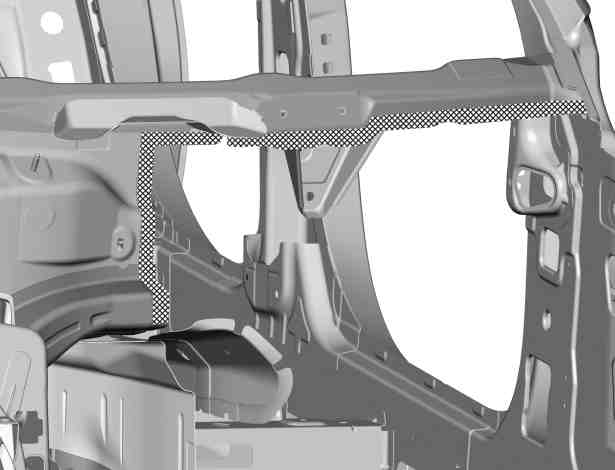

加热交叉阴影区域中的前围板 (3)。

i
交叉阴影区域使用粘合剂粘合。

16

加热交叉阴影区域中的前围板 (3)。

i
交叉阴影区域为粘合状态。

17

拆下前围板 (3)。

18

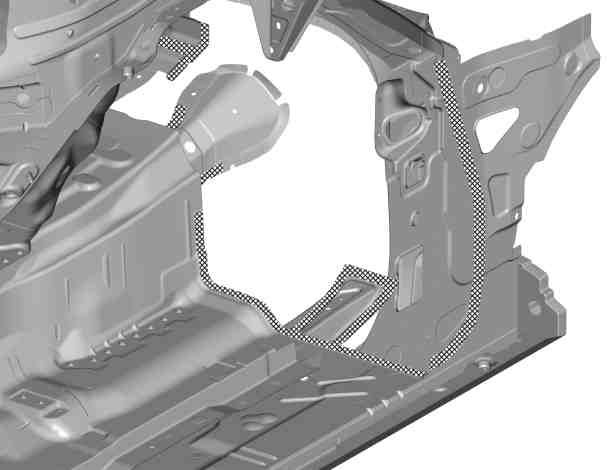

打磨配合面，直至交叉阴影区域露出金属。

19

打磨配合面，直至交叉阴影区域露出金属。

20

清除磨屑和钻屑。

i
遵循粘合面的预处理规定。
