型号

213

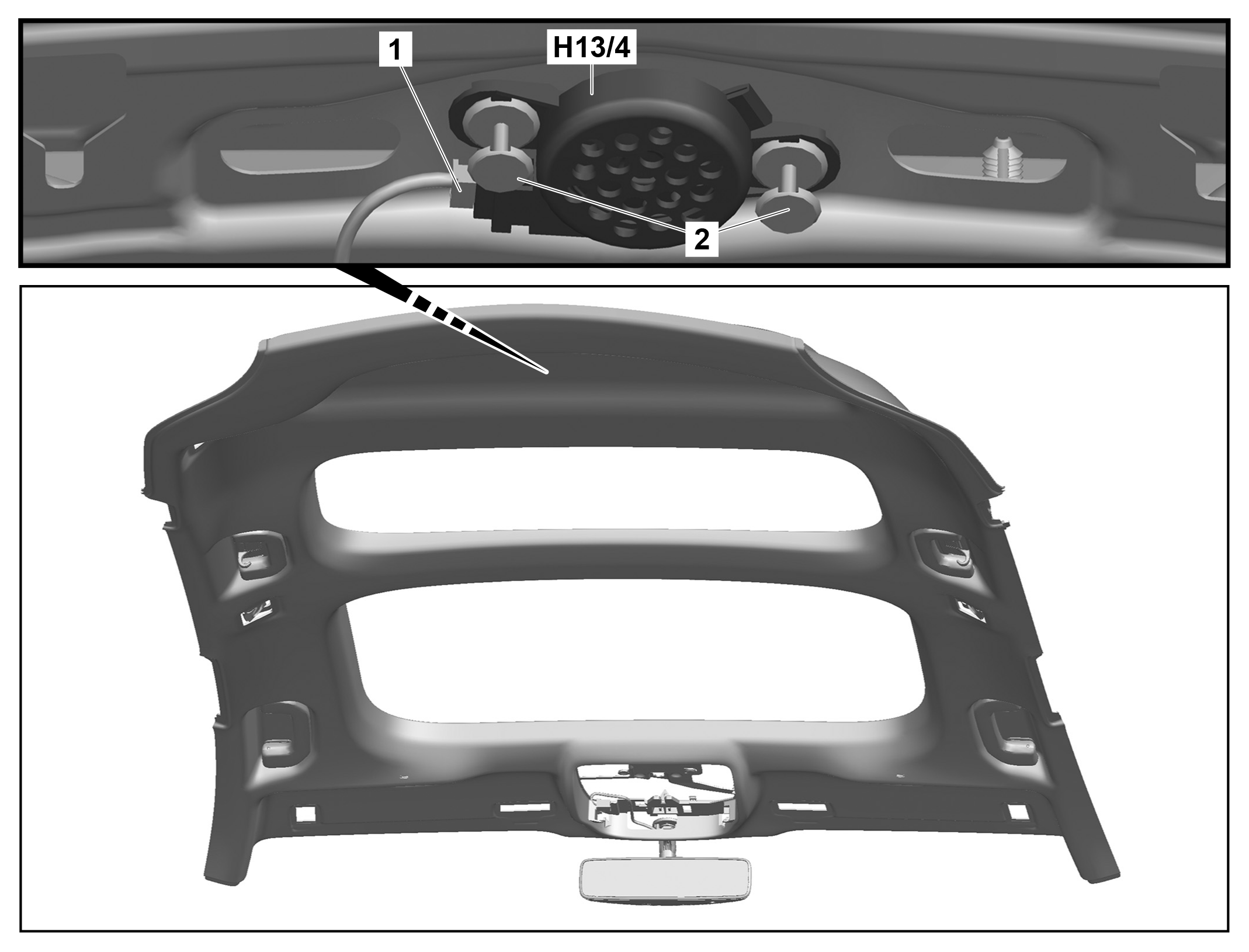

图示为车型 213.2

1

电气连接器

2

固定夹

H13/4

驻车系统扬声器

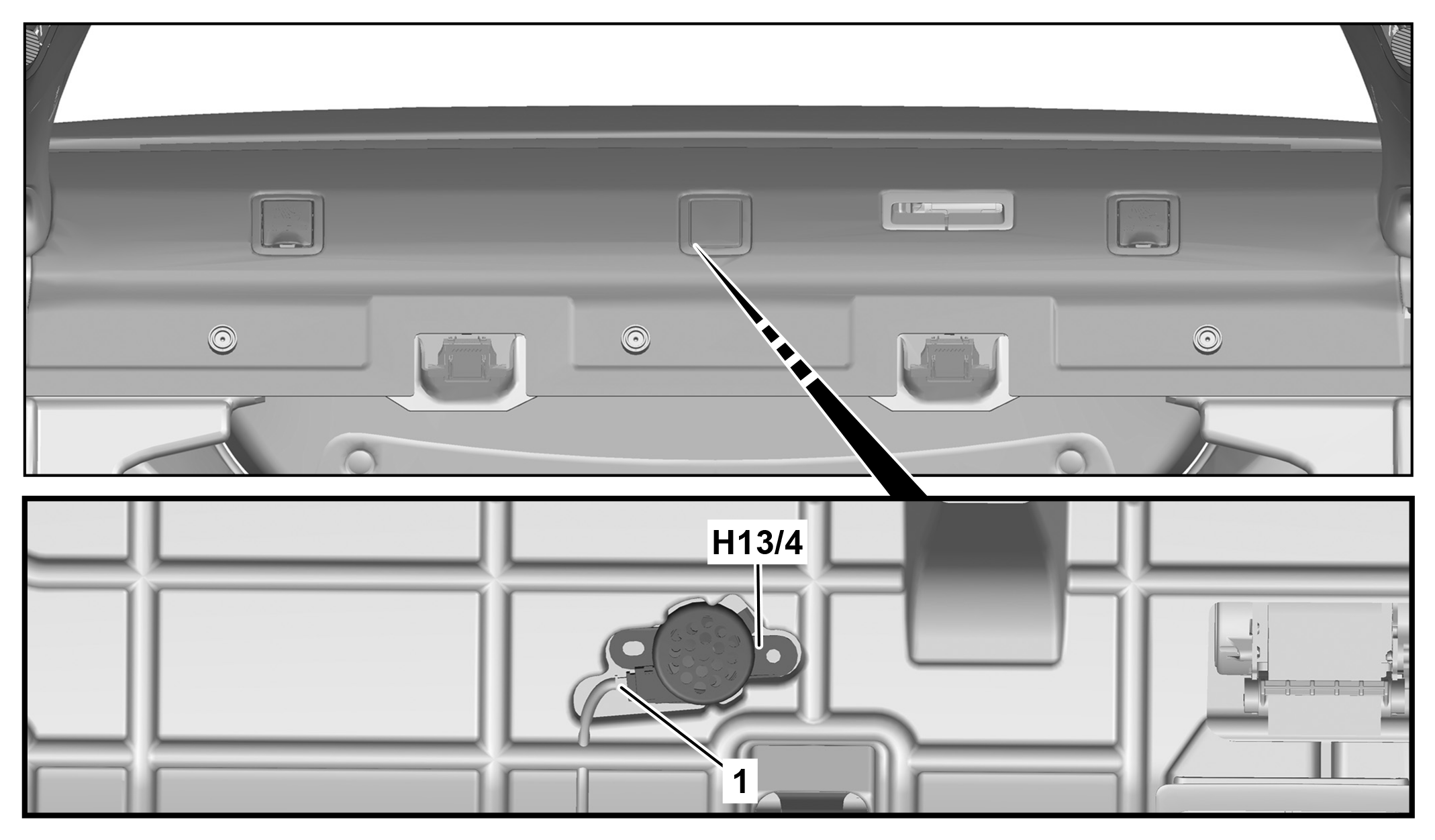

图示为车型 213.0

1

电气连接器

H13/4

驻车系统扬声器

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1.1

松开车顶内衬, 直到可以接触到驻车系统扬声器 (H13/4).

型号 213.2

AR68.30-P-4300LWS

1.2

拆下后搁板.

型号 213.0/1

型号 213.1

AR68.30-P-4581LWV

型号 213.0

AR68.30-P-4581LW

2

松开并断开电气连接器 (1).

3

拆下固定夹 (2).

型号 213.2

l
夹子拆卸器

*452589016300

4

拆下驻车系统扬声器 (H13/4).

l
安装楔

*110589035900

5

按照拆卸的相反顺序进行安装.
