型号

213

1

掣子爪

N10/8

后部信号采集及促动控制模组 (SAM) 控制单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

有关行李箱盖打开/关闭传感装置的提示

AH80.61-P-0001-01A

e
d

拆卸/安装

1

执行后部信号采集及促动控制模组 (SAM) 控制单元 (N10/8) 的试运行

当更换后部信号采集及促动控制模组 (SAM) 控制单元 (N10/8) 时.

a

AD00.00-P-2000-04B

2

关闭点火开关并将遥控钥匙存放在发射范围之外 (至少 2 米)

3

将带保险丝和继电器模块的保险丝盒从设备支架上拆下, 然后放到一旁

AR54.15-P-0001LWE

i
不要从蓄电池上断开接地线.

4

将所有的电气连接器从后部信号采集及促动控制模组 (SAM) 控制单元 (N10/8) 上分开

i
各电气连接器都已编码, 不得对换.

5

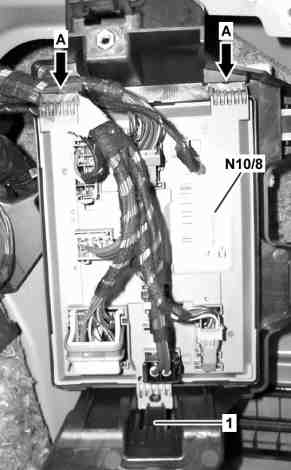

向下推掣子爪 (1), 然后将后部信号采集及促动控制模组 (SAM) 控制单元 (N10/8) 从设备支架上拆下

i
安装:
后部信号采集及促动控制模组 (SAM) 控制单元 (N10/8) 上的掣子爪必须落座于设备支架上的导向装置中 (箭头 A).

6

按照拆卸的相反顺序进行安装
