型号

213, 238

带代码239 (主动式车距辅助系统 DISTRONIC)

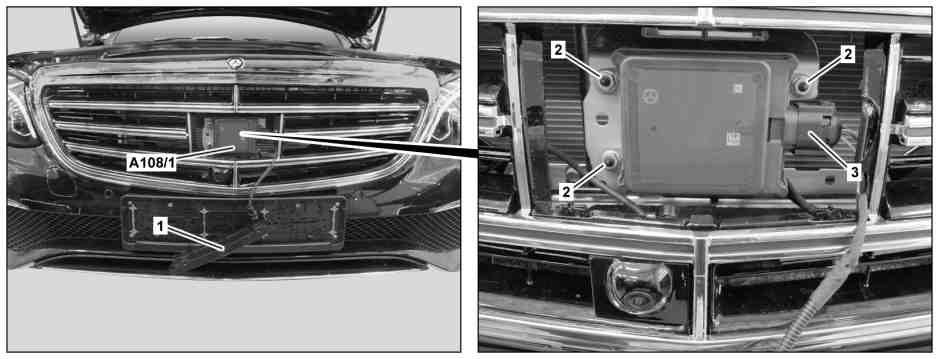

图示为车型 213, 散热器格栅中不带梅赛德斯三叉星徽

1

护盖

3

电气连接器

2

螺母

A108/1

限距控制系统 (DISTRONIC) 车距引导装置控制单元

专业提示
severity=N

避免电子部件因磁性工具而引起损坏的说明

AH54.00-P-0002-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

试运行限距控制系统 (DISTRONIC) 车距引导装置控制单元 (A108/1)

更换限距控制系统 (DISTRONIC) 车距引导装置控制单元 (A108/1) 时.

a

型号 238

带代码239 (主动式车距辅助系统 DISTRONIC)

AD00.00-P-2000-06LWO

a

型号 213

带代码239 (主动式车距辅助系统 DISTRONIC)

AD00.00-P-2000-04B

2.1

将护盖 (1) 从散热器饰板上松开并拆下

型号 213

带代码239 (主动式车距辅助系统 DISTRONIC)

如果安装了护盖 (1).

i
不要断开电气连接器.

l
安装楔

*110589035900

2.2

将梅赛德斯三叉星徽从散热器饰板上拆下

如果安装了梅赛德斯三叉星徽.

AR88.40-P-4050LW

i
不要断开电气连接器.

3

松开螺母 (2)

4

拆下限距控制系统 (DISTRONIC) 车距引导装置控制单元 (A108/1), 然后分开电气连接器 (3)

5

按照拆卸的相反顺序进行安装

校准

6

校准限距控制系统 (DISTRONIC) 车距引导装置控制单元 (A108/1)

a

型号 238

带代码239 (主动式车距辅助系统 DISTRONIC)

AD00.00-P-2000-06LWO

a

型号 213

带代码239 (主动式车距辅助系统 DISTRONIC)

AD00.00-P-2000-04B

A

000 588 17 21 00 调节工装

WS30.00-P-0006B
