型号

205, 213, 238, 253

带代码B01 (48 V 技术)

1

电气连接器

2

螺母

3

电线

4

螺栓

N83/1

直流/直流转换器控制单元

7

螺纹

8

密封件

16

接触销

G1/3

48 V 车载电网蓄电池

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
风险
severity=D

短路和逸出的氢氧爆鸣气有导致火灾或爆炸的危险。电池电解液/雾腐蚀眼睛、皮肤和粘膜以及短路和电弧效应会导致烧伤/伤害危险。摄入电池电解液或通过皮肤或身体孔口吸收铅会导致
中毒
风险
。电压 U >= 30 V AC 和 U >= 60 V DC 可引发生命危险。

严禁火, 火花, 明火或吸烟. 穿戴耐酸的手套, 防护服和防护眼镜. 只能将蓄电池酸液倒入合适的且正确标记的容器内.

AS54.10-Z-0001-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

有关带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆以及个人防护装备的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e

拆卸

1

分开车载电网蓄电池的接地线.

型号 205, 213, 253

带代码B01 (48 V 技术)

AR54.10-P-0003LW

型号 238

带代码B01 (48 V 技术)

AR54.10-P-0003LWO

2

将滤尘器连同通风气道部分一起拆下.

e

型号 205

带代码B01 (48 V 技术)

AP83.00-P-8381B

e

型号 213, 238, 253

带代码B01 (48 V 技术)

AP83.00-P-8381C

3

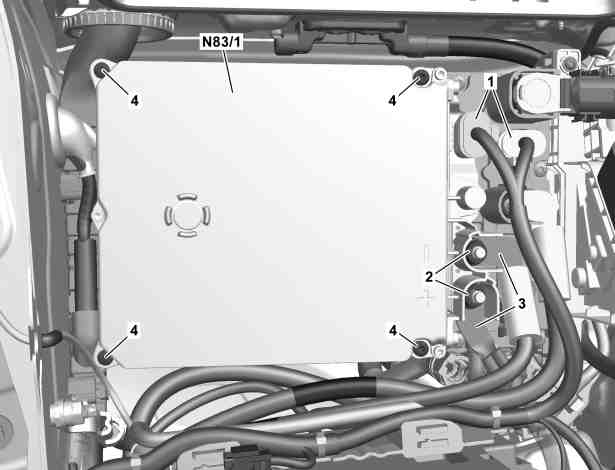

断开电气连接器 (1).

4

松开螺母 (2), 然后电线 (3) 从直流/直流转换器控制单元 (N83/1) 上拆下.

5

拆下螺钉/螺栓 (4).

6

将直流/直流转换器控制单元 (N83/1) 从 48 V 车载电网蓄电池 (G1/3) 上断开.

p

必须将直流/直流转换器控制单元 (N83/1) 垂直从 48 V 车载电网蓄电池 (G1/3) 上分开.

否则会损坏接触销 (16).

i
确保直流/直流转换器控制单元 (N83/1) 未倾斜.

通过导热硅脂将直流/直流转换器控制单元 (N83/1) 和 48 V 车载电网蓄电池 (G1/3) 连接到一起.

g

检验

7

检查直流/直流转换器控制单元 (N83/1) 中的接触销 (16) 和相关触点套筒是否损坏.

如果存在损坏,

↓

更换 48 V 车载电网蓄电池 (G1/3) 或直流/直流转换器控制单元 (N83/1).

AR54.10-P-0022LWO

8

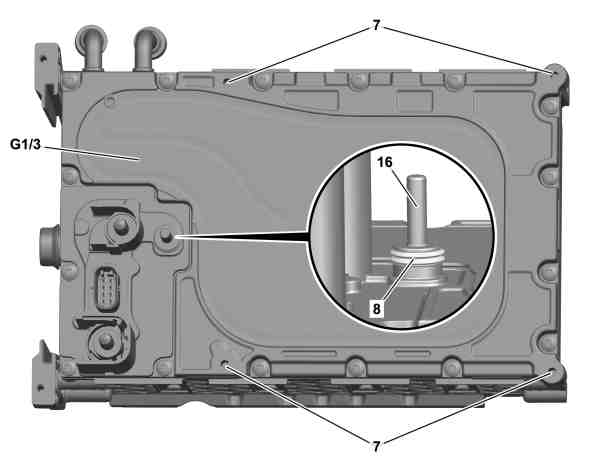

检查螺纹 (7) 是否损坏.

如果存在损坏,

↓

精攻相应螺纹 (7).

9

检查密封件 (8) 是否损坏.

如果存在损坏,

↓

更换密封件 (8).

10

检查 48 V 车载电网蓄电池 (G1/3) 的接触面是否损坏.

如果存在损坏,

↓

更换 48 V 车载电网蓄电池 (G1/3).

AR54.10-P-0022LWO

11

检查直流/直流转换器控制单元 (N83/1) 的接触面是否损坏.

如果存在损坏,

↓

更换直流/直流转换器控制单元 (N831).

m

清洁

12

彻底清洁 48 V 车载电网蓄电池 (G1/3) 的接触面.

重复使用 48 V 车载电网蓄电池 (G1/3) 时.

i
使用市售的塑料铲来清洁.

13

彻底清洁直流/直流转换器控制单元 (N83/1) 的接触面.

重复使用直流/直流转换器控制单元 (N83/1) 时.

i
使用市售的塑料铲来清洁.

d

安装

14

在直流/直流转换器控制单元 (N83/1) 的接触面上涂抹导热硅脂.

AR54.10-P-1351-01LWO

i
导热硅脂处理时间为 1 小时.

i
市售设备/工具

50 ml 双筒枪

导热膏

*BR00.45-Z-1002-14A

15

将直流/直流转换器控制单元 (N83/1) 放到 48 V 车载电网蓄电池 (G1/3) 上并均匀按下.

16

拧入螺钉/螺栓 (4).

n
螺栓 - 连接直流/直流转换器控制单元到车载电网蓄电池 (48V)

*BA54.10-P-1011-01A

17

将电线 (3) 连接到直流/直流转换器控制单元 (N83/1) 上并安装螺母 (2).

n
螺母 - 连接正极导线/接地线到直流/直流转换器控制单元/车载电网蓄电池 (48V)

*BA54.10-P-1012-01A

18

连接电气连接器 (1).

19

将滤尘器连同通风气道部分一起安装.

e

型号 213, 238, 253

带代码B01 (48 V 技术)

AP83.00-P-8381C

e

型号 205

带代码B01 (48 V 技术)

AP83.00-P-8381B

20

连接车载电网蓄电池的接地线.

型号 238

带代码B01 (48 V 技术)

AR54.10-P-0003LWO

型号 205, 213, 253

带代码B01 (48 V 技术)

AR54.10-P-0003LW

n
蓄电池

号码

名称

型号 205

型号 213

BA54.10-P-1011-01A

螺栓 - 连接直流/直流转换器控制单元到车载电网蓄电池 (48V)

M5

Nm

6

6

n
蓄电池

号码

名称

型号 238

型号 253

BA54.10-P-1011-01A

螺栓 - 连接直流/直流转换器控制单元到车载电网蓄电池 (48V)

M5

Nm

6

6

n
蓄电池

号码

名称

型号 205

型号 213

BA54.10-P-1012-01A

螺母 - 连接正极导线/接地线到直流/直流转换器控制单元/车载电网蓄电池 (48V)

M8

Nm

16

16

n
蓄电池

号码

名称

型号 238

型号 253

BA54.10-P-1012-01A

螺母 - 连接正极导线/接地线到直流/直流转换器控制单元/车载电网蓄电池 (48V)

M8

Nm

16

16

检修工具

号码

名称

订单号

BR00.45-Z-1002-14A

导热膏

A 222 989 00 00
