型号

205, 213, 238, 253

带代码U67 (后排乘客区中的 230 V 插座)

型号

205, 213, 238, 253

带代码U80 (115 V 插座)

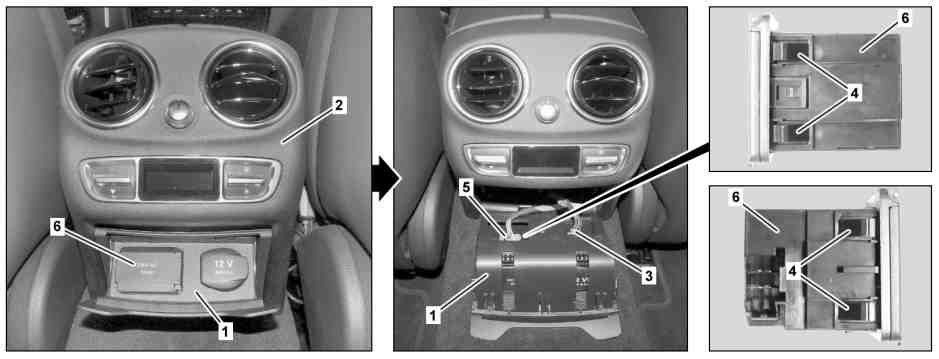

图示为车型 205.0

1

折叠式储物箱

4

掣子爪

2

中央控制台

5

电气连接器

3

电气连接器

6

插座

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

e
d

拆卸/安装

1

断开蓄电池接地线

型号 238

带代码U67 (后排乘客区中的 230 V 插座)

型号 238

带代码U80 (115 V 插座)

AR54.10-P-0003LWO

型号 205, 213, 253

带代码U67 (后排乘客区中的 230 V 插座)

型号 205, 213, 253

带代码U80 (115 V 插座)

AR54.10-P-0003LW

2

打开折叠式储物箱 (1)

3

用合适的工具松开折叠式储物箱 (1), 然后从中央控制台 (2) 中取出

4

断开电气连接器 (5)

5

断开电气连接器 (3)

6

通过按压掣子爪 (4) 将插座 (6) 从折叠式储物箱 (1) 上松开, 然后拆下

7

按照拆卸的相反顺序进行安装
