型号

205, 213, 238, 253

更改提示

05.03.2020

从中央控制台上拆下盖罩.

操作步骤 2.

05.03.2020

专用工具已更改.

操作步骤 5.1 和 5.2.

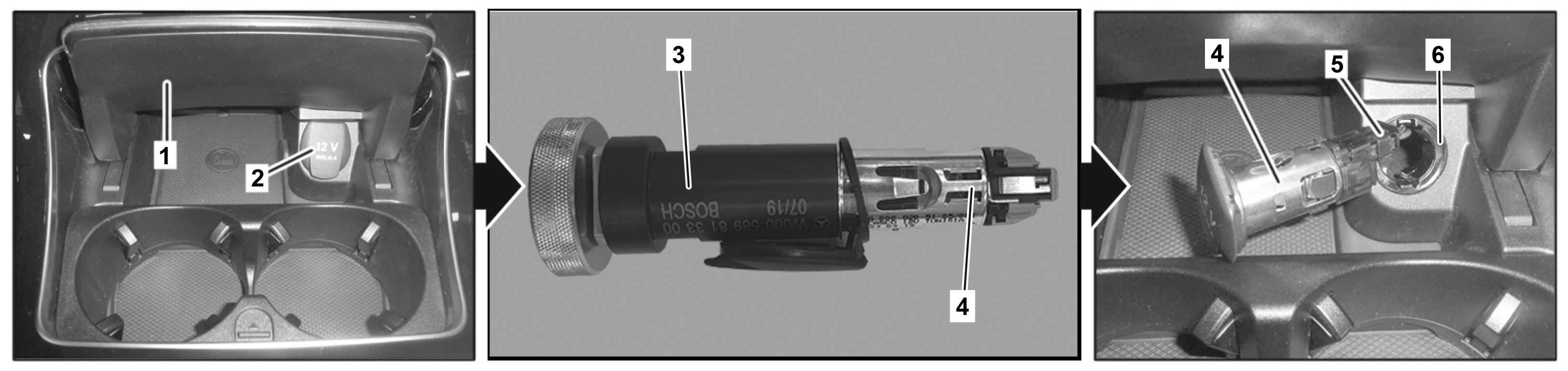

图示为车型 205

1

护盖

4

车内插座

2

护盖

5

电气连接器

3

拉拔工具

6

夹紧轴套

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

关闭点火开关并将遥控钥匙存放在发射范围以外 (至少 2 m).

2

从中央控制台上拆下护盖.

型号 213 带变速箱716

始自2021年款

AR68.20-P-2350LWA

型号 213 带变速箱725

始自2021年款

AR68.20-P-2350LW

型号 238 带变速箱716

始自2021年款

AR68.20-P-2350LWP

型号 238 带变速箱725

始自2021年款

AR68.20-P-2350LWO

3

打开护盖 (1).

4

打开车内插座 (4) 上的护盖 (2).

5.1

用拉拔工具 (3) 松开车内插座 (4) 并拆下.

型号 213, 238

始自2021年款

i
安装:
对正护盖 (2).

l
拔取工具

*000589813300

5.2

用拉拔工具 (3) 松开车内插座 (4), 然后拉出直至能够接触到电气连接器 (5).

型号 205, 253

型号 213, 238

截至2021年款

p

不要挤压或扭结电线或使其受到张力.

这将导致电线损坏, 还可能损害其功能.

i
安装:
对正护盖 (2).

l
拔取工具

*000589813300

6

松开并断开电气连接器 (5), 然后拆下车内插座 (4).

型号 205, 253

型号 213, 238

截至2021年款

7

松开掣子爪, 然后拆下夹紧轴套 (6).

更换车内插座 (4) 时.

i
安装:
确保夹紧轴套 (6) 的安装位置正确.

8

按照拆卸的相反顺序进行安装.
