AR49.20-P-0100MRH
拆卸/安装催化转换器
13.12.2018
发动机
264 属于型号213, 238, 257
P49.10-3244-06
a
警告
severity=W
在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。
穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.
AS49.00-Z-0001-01A
a
小心
severity=C
被尖锐的汽车部件刮擦有导致
受伤的
风险
.
对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.
去除维修板件的毛刺.
AS00.00-Z-0017-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
专业提示
severity=N
关于避免污染和异物造成损坏的说明
AH00.00-P-5000-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
1
拆下上部发动机罩.
AR01.10-P-2405MRH
i
安装:
只有在泄漏测试完成后, 才可安装上部发动机罩.
2
松开并断开催化转换器上游的氧传感器 (G3/2) 的电气连接器并松开电线.
AR07.04-P-0086MRH
3
松开并断开催化转换器下游的氧传感器 (G3/1) 的电气连接器并松开电线.
AR07.04-P-0085MRH
4
拆下发动机舱底部饰板的中部和后部.
发动机 264 属于型号213, 238
AR61.20-P-1105LWE
发动机 264 属于型号257
AR61.20-P-1105FR
i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板的中部和后部.
5

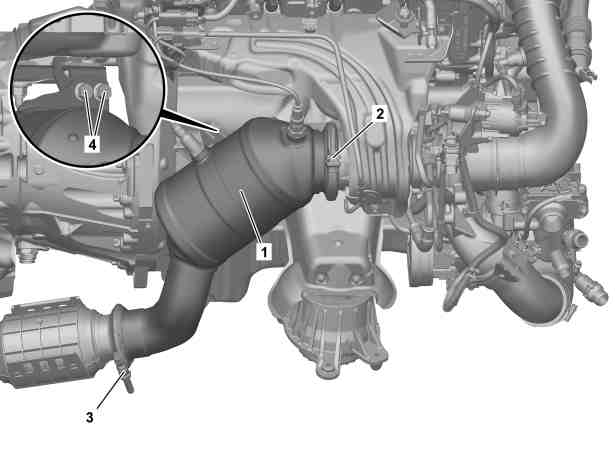

拆下夹子 (3).
i
安装:
更换夹子 (3).
n
发动机 264 属于型号238螺栓 - 连接排气系统夹子到催化转换器
*BA49.10-P-1002-02M
n
发动机 264 属于型号213, 257催化转换器和前部排气系统处的夹子
*BA49.10-P-1002-02P
6
拆下夹子 (2).
i
安装:
更换夹子 (2).
n
发动机 264 属于型号238螺钉/螺栓 - 连接催化转换器夹子到涡轮增压器
*BA49.10-P-1001-02M
n
发动机 264 属于型号213, 257涡轮增压器和催化转换器/前部排气管路处的夹子
*BA49.10-P-1001-02P
7
拆下螺钉/螺栓 (4).
n
发动机 264 属于型号238螺钉/螺栓/螺母 - 连接催化转换器到支架
*BA49.10-P-1004-02M
n
发动机 264 属于型号213, 257后消音器之间的夹子
*BA49.10-P-1004-02P
9
拆下催化转换器上游的氧传感器 (G3/2).
更换催化转换器 (1) 时.
10
拆下催化转换器下游的氧传感器 (G3/1).
更换催化转换器 (1) 时.
a
警告
severity=W
发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险
固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.
AS00.00-Z-0005-01A
13
执行发动机试运行; 检查发动机是否正常工作以及排气系统的密封性.
14
安装发动机舱底部饰板的中央和后部.
发动机 264 属于型号213, 238
AR61.20-P-1105LWE
发动机 264 属于型号257
AR61.20-P-1105FR
15
安装上部发动机罩.
AR01.10-P-2405MRH
BA49.10-P-1001-02M
螺钉/螺栓 - 连接催化转换器夹子到涡轮增压器
Nm
17
号码
名称
型号 213 带发动机264
型号 257 带发动机264
BA49.10-P-1001-02P
涡轮增压器和催化转换器/前部排气管路处的夹子
Nm
17
17
BA49.10-P-1002-02M
螺栓 - 连接排气系统夹子到催化转换器
Nm
22
号码
名称
型号 213 带发动机264
型号 257 带发动机264
BA49.10-P-1002-02P
催化转换器和前部排气系统处的夹子
Nm
25
25
BA49.10-P-1004-02M
螺钉/螺栓/螺母 - 连接催化转换器到支架
Nm
25
号码
名称
型号 213 带发动机264
型号 257 带发动机264
BA49.10-P-1004-02P
后消音器之间的夹子
Nm
20
20
