AR47.30-P-0004-01LWA
拆卸/安装活性炭罐空气滤清器滤芯
型号
167, 205, 213, 217, 222, 238, 253, 257, 290
检查
1
检查已安装活性炭罐的版本.
如果安装了空气滤清器滤芯 (3),
↓
根据类型 1 进行拆卸.
如果安装了空气滤清器滤芯 (4 和/或 5),
↓
根据类型 2 进行拆卸.
拆下
类型 1
2

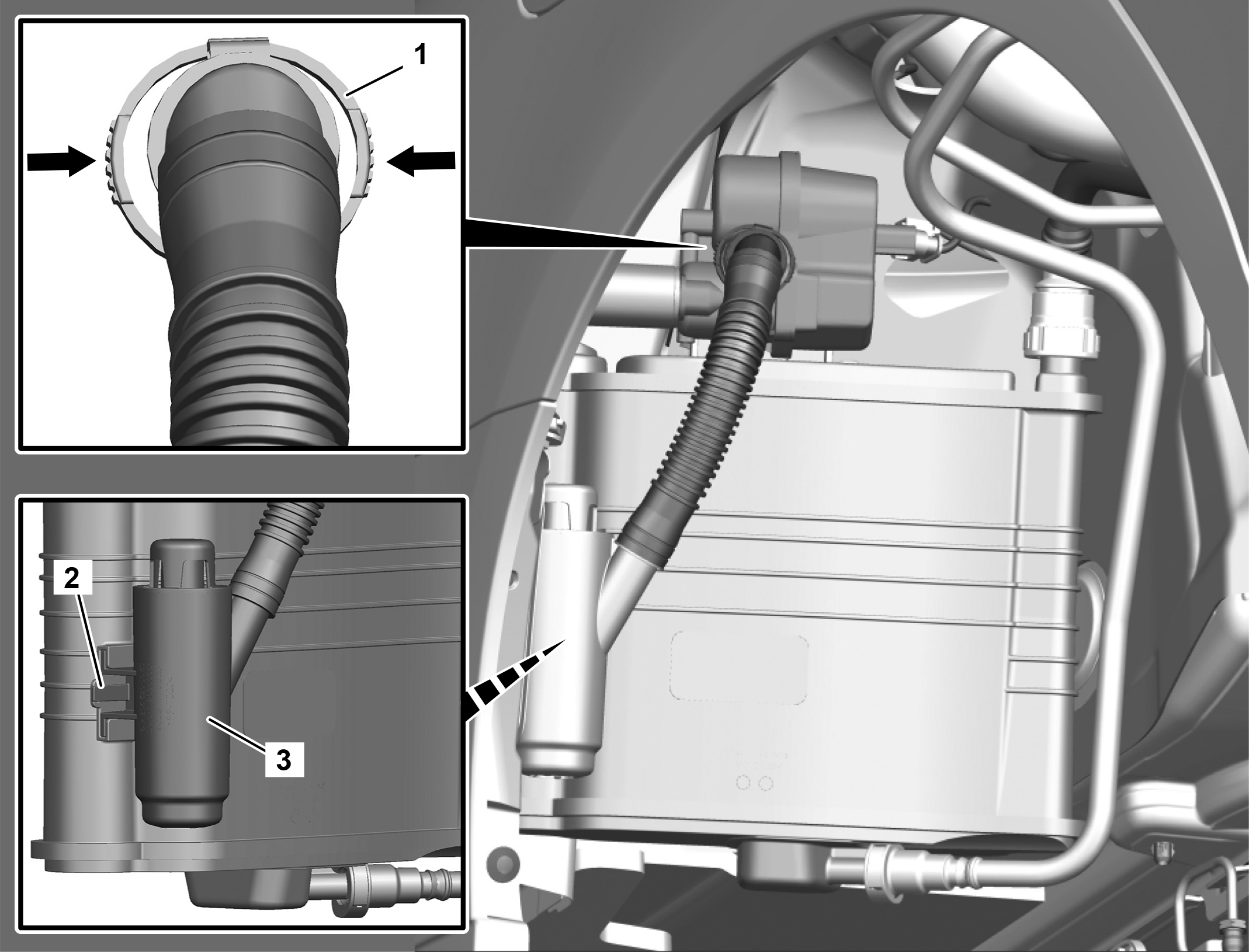

按压到一起, 并沿箭头方向断开空气滤清器滤芯 (3) 的快速连接器 (1).
仅当安装了空气滤清器滤芯 (3) 时,
3
松开释放机构 (2) 并拆下空气滤清器滤芯 (3).
i
空气滤清器滤芯 (3) 未提供替换件. 将空气滤清器滤芯 (3) 更换为新的空气滤清器滤芯 (4 和/或 5).
1
快速连接器
2
释放机构
3
空气滤清器滤芯
P47.30-A018-06
类型 2
4
压入快速连接器 (6) 并拆下空气滤清器滤芯 (4 和/或 5).
p
在已拆卸状态下, 不要促动空气滤清器滤芯 (4 和/或 5) 的快速连接器 (6).

否则会损坏空气滤清器滤芯 (4 和/或 5) 的快速连接器 (6).
4

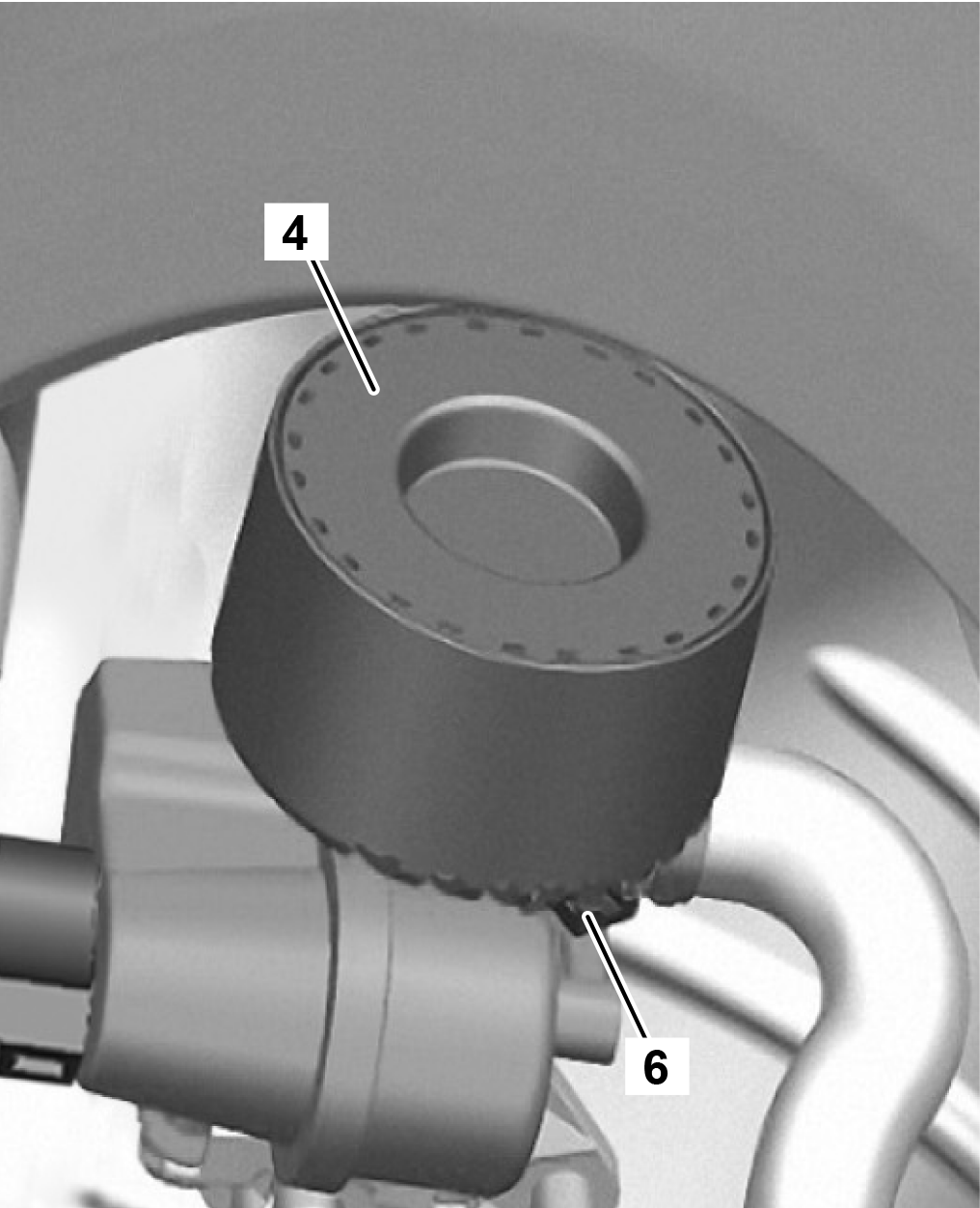

空气滤清器滤芯 (Kayser)
5

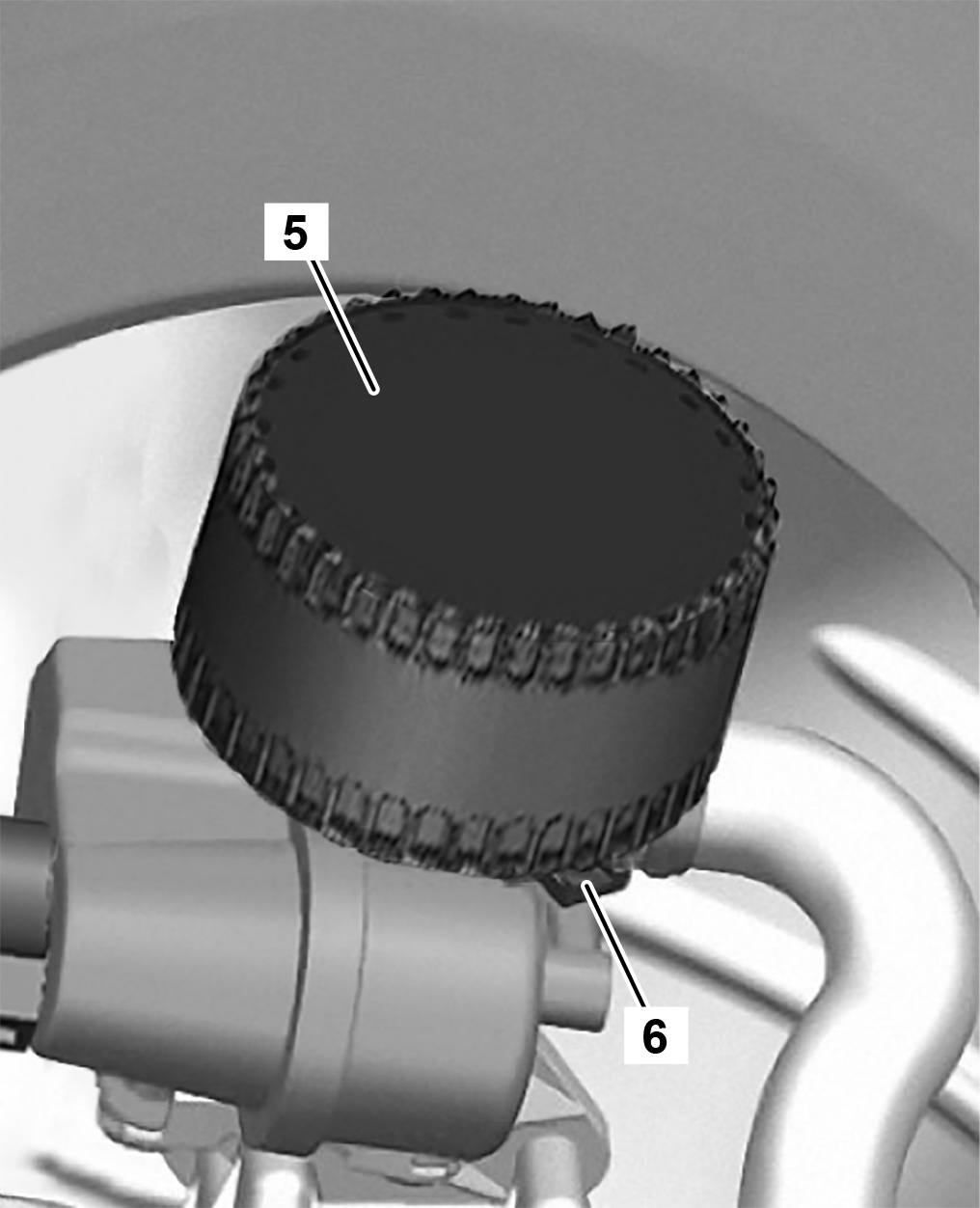

空气滤清器滤芯 (Delphi)
6
快速连接器
P47.30-A019-02
P47.30-A021-02
安装
5
安装空气滤清器滤芯 (4 和/或 5).
p
只能从上方安装空气滤清器滤芯 (4 和/或 5), 在侧面轻轻引导并且不要转动.

否则会损坏空气滤清器滤芯 (4 和/或 5) 的密封件.
p
在已拆卸状态下, 不要促动空气滤清器滤芯 (4 和/或 5) 的快速连接器 (6).

否则会损坏空气滤清器滤芯 (4 和/或 5) 的快速连接器 (6).
