AR46.40-P-0201LW
拆卸/安装带轴向万向节的内部转向横拉杆
12.03.2019
型号
205
型号
213
型号
238
型号
253
型号
293

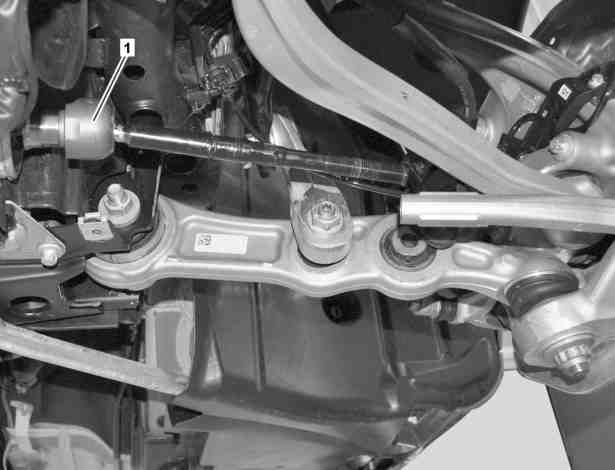

图示为车型 205
1
内部转向横拉杆
P46.40-2098-06
e
d
拆卸/安装
1
拆下波纹管
AR46.40-P-9998LW
2
松开内部转向横拉杆 (1)
n
连接内部转向横拉杆到齿轮齿条式转向机构
*BA46.40-P-1003-01P
l
开口扳手
*201589000100
3
按照拆卸的相反顺序进行安装
n
转向横拉杆
号码
名称
型号 205
型号 213
BA46.40-P-1003-01P
连接内部转向横拉杆到齿轮齿条式转向机构
Nm
110
105
n
转向横拉杆
号码
名称
型号 238
型号 253
BA46.40-P-1003-01P
连接内部转向横拉杆到齿轮齿条式转向机构
Nm
105
105
n
转向横拉杆
号码
名称
型号 293
BA46.40-P-1003-01P
连接内部转向横拉杆到齿轮齿条式转向机构
Nm
105
201 589 00 01 00
开口扳手
