型号

205

型号

213

型号

238

型号

253

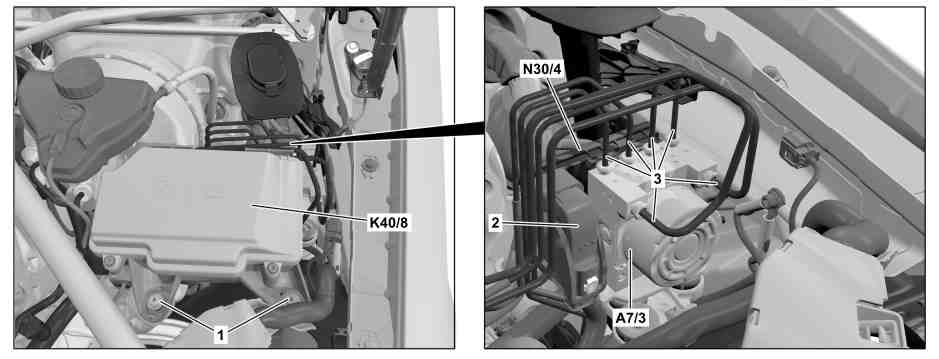

图示为车型 205

1

螺母

A7/3

牵引系统液压单元

2

电气连接器

K40/8

发动机保险丝和继电器模块

3

制动管路

N30/4

电控车辆稳定行驶系统 (ESP) 控制单元

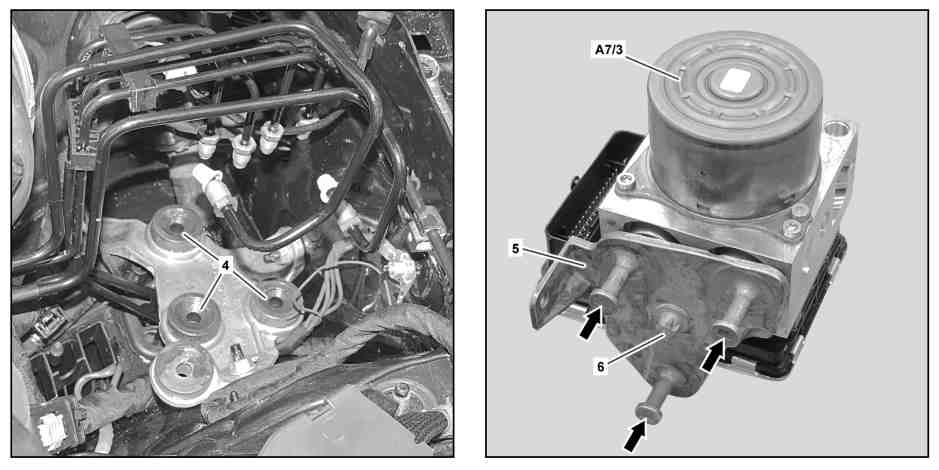

图示为车型 205

4

人造橡胶轴承

6

螺栓

5

支架

A7/3

牵引系统液压单元

a
小心
severity=C

吞入制动液则有中毒的
风险
。皮肤或眼睛接触制动液可能导致受伤。

只能将制动液倒入合适且正确标记的容器中. 处理制动液时, 穿戴防护服和防护眼镜.

AS42.50-Z-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

制动液注释

AH42.50-P-0001-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

试运行电控车辆稳定行驶系统 (ESP®) 控制单元 (N30/4).

安装新的牵引系统液压单元 (A7/3) 时.

i
电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4) 是牵引系统液压单元 (A7/3) 的一部分.

2

关闭点火开关并将遥控钥匙存放在发射范围以外 (至少 2 m).

3.1

拆下左侧和右侧雨刮器臂.

型号 205

AR82.30-P-6100LW

3.2

拆下制动液储液罐上方的护盖.

型号 213, 238, 253

i
安装:
仅在对制动系统进行排气后才可安装护盖.

4

拆下左侧和右侧雨刮器臂下方的通风管道/排水管道.

型号 205

5

松开螺母 (1), 然后将发动机保险丝和继电器模块 (K40/8) 连同连接的电线一起放到一旁.

m

清洁

6

清洁牵引系统液压单元 (A7/3) 的制动管路连接区域.

p

打开液压系统之前, 应彻底清洁连接点周围的区域.

否则, 液压部件中的微小污垢微粒可能会导致液压系统发生故障和完全失灵.

i
只能使用干净的无绒抹布以及不含矿物油的清洁剂.

制动系统开启时, 切勿使用压缩空气进行清洁.

零件清洁剂

*BR00.45-Z-1028-04A

7

将电气连接器 (2) 从电控车辆稳定行驶系统 (ESP®) 控制单元 (N30/4) 上松开并断开.

AR42.45-P-0820-02LW

p

必须严格遵照断开电气连接器 (2) 的工作指南.

否则会损坏锁止机构.

p

不得触碰电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4) 上电气连接器 (2) 的触点, 触点不可变形或损坏, 不得有异物, 脏污或工作液进入电气连接器 (2).

否则, 电控车辆稳定行驶系统 (ESP) 控制单元 (N30/4) 可能会损坏或发生故障.

8

标记制动管路 (3) 相对于牵引系统液压单元 (A7/3) 上相应连接的位置.

9

将制动管路 (3) 从牵引系统液压单元 (A7/3) 上分开.

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

p

密封制动管路 (3) 和牵引系统液压单元 (A7/3) 上的连接.

否则, 进入的异物可能会损坏牵引系统液压单元 (A7/3).

i
安装:
无张紧力地铺设制动管路 (3), 切勿与相邻部件摩擦.

注意标记.

n
型号 205, 253限位螺钉 - 连接制动管路到液压单元

*BA42.10-P-1004-04O

n
型号 213

带代码B07 (AMG - 陶瓷制动器)

型号 213

除了代码B07 (AMG - 陶瓷制动器)

型号 238限位螺钉 - 连接制动管路到液压单元

*BA42.10-P-1004-04P

l
扭力扳手

*001589872100

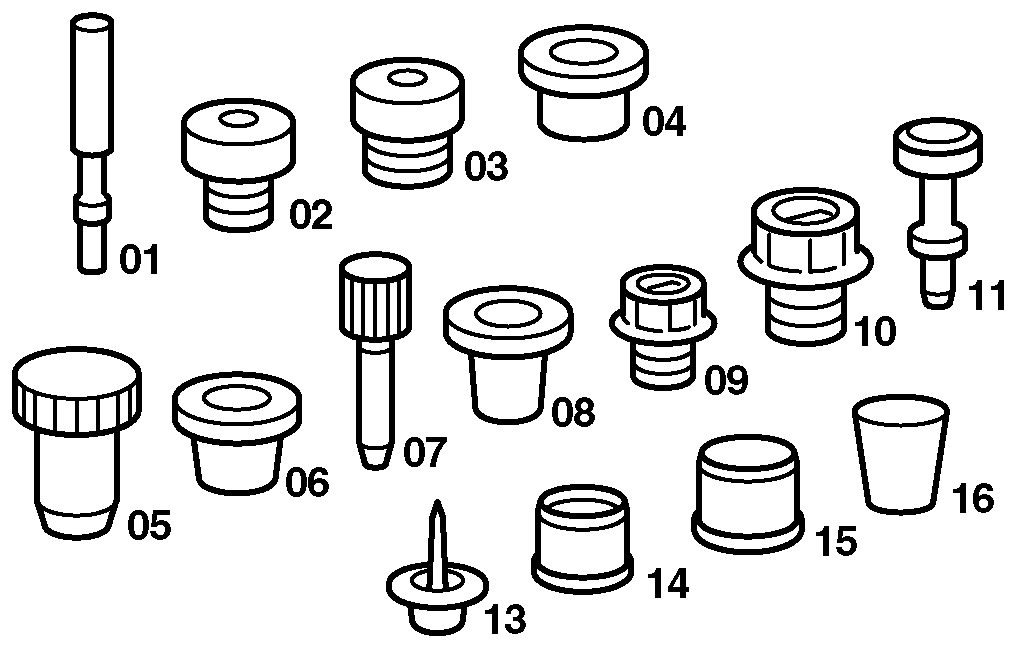

l
记录旋塞

*129589009100

l
套筒扳手头

*140589000300

l
转接联轴器

*001589001600

l
套筒扳手头

*000589750300

10

将牵引系统液压单元 (A7/3) 连同电控车辆稳定行驶系统 (ESP®) 控制单元 (N30/4) 一起向上拆下并从人造橡胶轴承 (4) 中取出.

i
安装:
确保支架 (5) 的双头螺栓 (箭头所示) 在人造橡胶轴承 (4) 中正确落座.

g

检验

11

检查人造橡胶轴承 (4) 是否磨损和损坏.

如果出现故障

↓

更换人造橡胶轴承 (4).

12

拆下螺栓 (6), 然后拆下支架 (5).

安装新的牵引系统液压单元 (A7/3) 时.

n
螺钉/螺栓 - 连接支架到牵引系统液压单元

*BA42.45-P-1001-01M

13

按照拆卸的相反顺序进行安装.

14

给制动系统排气.

型号 205, 253

AR42.10-P-0010LW

型号 213, 238

AR42.10-P-0010LWE

15

通过诊断系统读取故障记忆并删除.

a

型号 205, 213, 253

AD00.00-P-2000-04B

a

型号 238

AD00.00-P-2000-06LWO

n
制动管路, 制动软管

号码

名称

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 205.086/087/286/287/386/387/486/487

BA42.10-P-1004-04O

限位螺钉 - 连接制动管路到液压单元

直径 4.75 mm

Nm

18

18

直径 6.00 mm

Nm

18

18

直径 8.00 mm

Nm

24

24

n
制动管路, 制动软管

号码

名称

型号 253

BA42.10-P-1004-04O

限位螺钉 - 连接制动管路到液压单元

直径 4.75 mm

Nm

16

直径 6.00 mm

Nm

16

直径 8.00 mm

Nm

-

n
制动管路, 制动软管

号码

名称

车型 213, 不带代码 B06/B07

车型 213, 带代码 B06/B07

BA42.10-P-1004-04P

限位螺钉 - 连接制动管路到液压单元

Nm

16

16

n
制动管路, 制动软管

号码

名称

型号 238

BA42.10-P-1004-04P

限位螺钉 - 连接制动管路到液压单元

Nm

16

n
电控车辆稳定行驶系统 (ESP®)

号码

名称

型号 205

型号 213

BA42.45-P-1001-01M

螺钉/螺栓 - 连接支架到牵引系统液压单元

M8

Nm

18

18

M10

Nm

27

27

n
电控车辆稳定行驶系统 (ESP®)

号码

名称

型号 238

型号 253

BA42.45-P-1001-01M

螺钉/螺栓 - 连接支架到牵引系统液压单元

M8

Nm

18

18

M10

Nm

-

27

检修工具

号码

名称

订单号

BR00.45-Z-1028-04A

零件清洁剂

A 000 986 56 01
