型号

205

型号

213

型号

253

型号

293

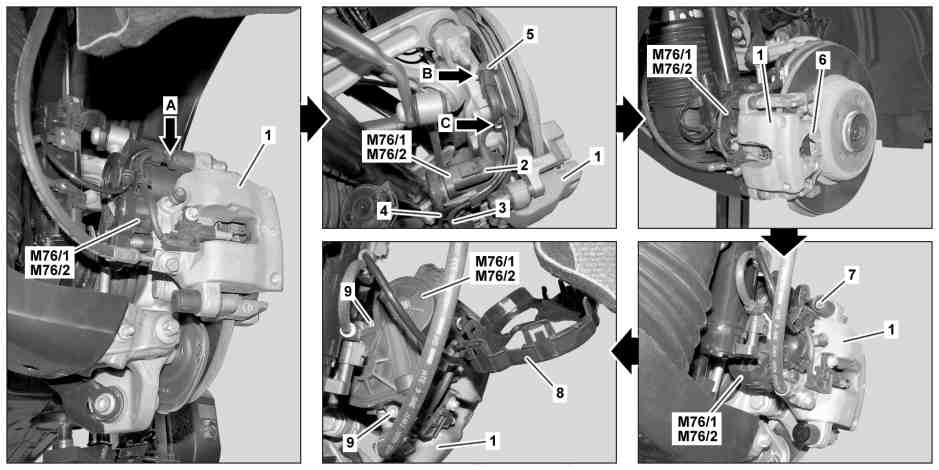

图示为车型 205.040, 装配空气悬挂系统 (AIRMATIC)/代码 (489), 车辆右侧

1

制动钳

5

眼圈

9

螺栓

2

电气连接器

6

弹簧

M76/1

左侧电动驻车制动器促动器电机

3

电线

7

导向销

M76/2

右侧电动驻车制动器促动器电机

4

电线

8

护盖

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

将后轴制动摩擦片移入装配位置中.

型号 205

截至2019年款

型号 253

截至2020年款

AR42.10-P-1700-02W

型号 205

始自2019年款

型号 213, 293

型号 253

始自2020年款

AR42.10-P-1710-01LWE

p

在显示 "移入装配位置" 期间, 切勿操作行车制动器.

否则, 会损坏制动钳 (1) 中的芯轴.

i
必须关闭发动机罩.

2

关闭点火开关并将遥控钥匙存放在发射范围以外 (至少 2 m).

3

拆下后部车轮和轮胎总成.

AR40.10-P-1102A

4

将电气连接器 (2) 从左侧电动驻车制动器促动器电机 (M76/1) 或右侧电动驻车制动器促动器电机 (M76/2) 上松开并分开.

5

将电线 (3) 从支架 (箭头 C) 和护盖 (8) 上松开.

6

将电线 (4) 从支架 (箭头 C) 和护盖 (8) 上松开.

如果已安装电子调节式减震器.

7

将眼圈 (5) 从支架 (箭头 B) 上松开.

8

将弹簧 (6) 从制动钳 (1) 上分开.

型号 205 （205.086/087/286/287/386/387/486/487除外）, 213 （213.088/089/288/289除外）, 253 （253.388/389/988/989除外）

如果已安装电子调节式减震器.

9

拆下防尘盖 (箭头 A).

型号 205 （205.086/087/286/287/386/387/486/487除外）, 213 （213.088/089/289除外）, 253 （253.388/389/988/989除外）

如果已安装电子调节式减震器.

10.1

拆下导向销 (7).

型号 205 （205.086/087/286/287/386/387/486/487除外）, 213 （213.088/089/288/289除外）, 253 （253.388/389/988/989除外）

如果已安装电子调节式减震器.

n
型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 253 （253.388/389/988/989除外）连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1003-12V

n
型号 213 （213.088/089/288/289除外）连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1003-12W

10.2

松开制动钳支架的导向销处的两个螺栓.

型号 205.086/087/286/287/386/387/486/487, 213.088/089/288/289, 253.388/389/988/989, 293

n
型号 205.086/087/286/287/386/387/486/487

型号 253.388/389/988/989

型号 293连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1003-12V

n
型号 213.088/089/288/289连接制动钳支架的导向销或连接导向销到制动钳的螺栓

*BA42.10-P-1003-12W

11

松开护盖 (8).

12

向后倾斜制动钳 (1), 然后拆下上部螺栓 (9).

如果已安装电子调节式减震器.

p

切勿张紧或扭结制动软管和电线 (3, 4).

否则, 可能会损坏制动软管和电线 (3, 4).

n
型号 205

型号 253

型号 293螺栓 - 连接伺服马达到制动钳

*BA42.10-P-1004-12V

n
型号 213螺栓 - 连接伺服马达到制动钳

*BA42.10-P-1004-12W

13

将螺栓 (9) 从左侧电动驻车制动器促动器电机 (M76/1) 或右侧电动驻车制动器促动器电机 (M76/2) 上拆下.

n
型号 205, 253, 293螺栓 - 连接伺服马达到制动钳

*BA42.10-P-1004-12V

n
型号 213螺栓 - 连接伺服马达到制动钳

*BA42.10-P-1004-12W

14

拆下左侧电动驻车制动器促动器电机 (M76/1) 或右侧电动驻车制动器促动器电机 (M76/2).

i
安装:
更换制动钳 (1) 上左侧电动驻车制动器促动器电机 (M76/1) 或右侧电动驻车制动器促动器电机 (M76/2) 上的密封圈

15

按照拆卸的相反顺序进行安装.

16

在试验台上执行制动测试.

e

AP42.00-P-4290BA

n
后轴制动钳

号码

名称

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 205.086/087/286/287/386/387/486/487

BA42.10-P-1003-12V

连接制动钳支架的导向销或连接导向销到制动钳的螺栓

Nm

25

35

n
后轴制动钳

号码

名称

型号 253

型号 293

BA42.10-P-1003-12V

连接制动钳支架的导向销或连接导向销到制动钳的螺栓

Nm

25

25

n
后轴制动钳

号码

名称

型号 213

BA42.10-P-1003-12W

连接制动钳支架的导向销或连接导向销到制动钳的螺栓

Nm

25

n
后轴制动钳

号码

名称

型号 205 （205.086/087/286/287/386/387/486/487除外）

型号 205.086/087/286/287/386/387/486/487

BA42.10-P-1004-12V

螺栓 - 连接伺服马达到制动钳

Nm

8

11

n
后轴制动钳

号码

名称

型号 253

型号 293

BA42.10-P-1004-12V

螺栓 - 连接伺服马达到制动钳

Nm

8

8

n
后轴制动钳

号码

名称

型号 213

BA42.10-P-1004-12W

螺栓 - 连接伺服马达到制动钳

Nm

8
